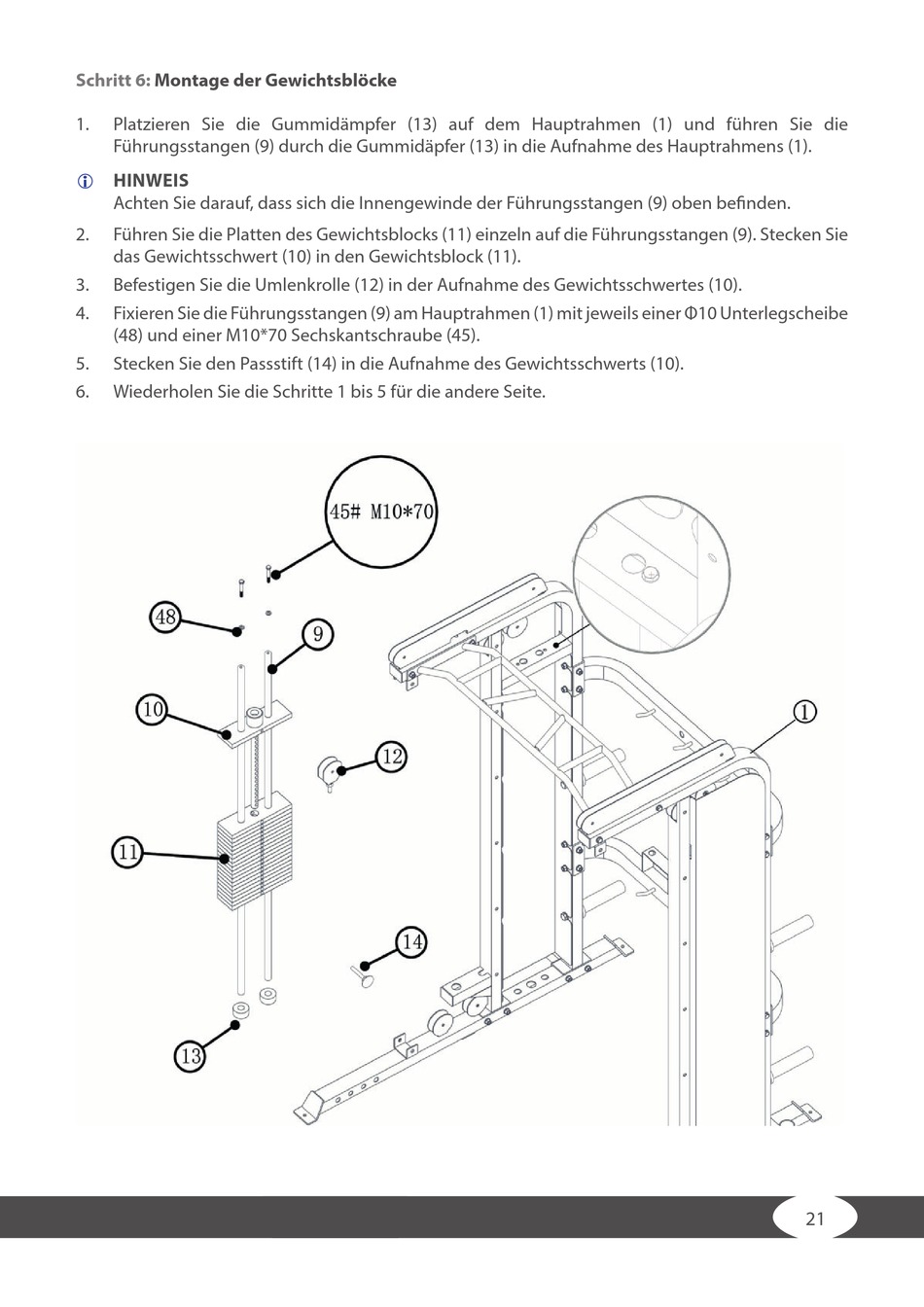

Schritt 6:
Montage der Gewichtsblöcke
1.
Platzieren Sie die Gummidämpfer (13) auf dem Hauptrahmen (1) und führen Sie die
Führungsstangen (9) durch die Gummidäpfer (13) in die Aufnahme des Hauptrahmens (1).
HINWEIS
Achten Sie darauf, dass sich die Innengewinde der Führungsstangen (9) oben befi nden.
2.
Führen Sie die Platten des Gewichtsblocks (11) einzeln auf die Führungsstangen (9). Stecken Sie
das Gewichtsschwert (10) in den Gewichtsblock (11).
3.
Befestigen Sie die Umlenkrolle (12) in der Aufnahme des Gewichtsschwertes (10).
4.
Fixieren Sie die Führungsstangen (9) am Hauptrahmen (1) mit jeweils einer Φ10 Unterlegscheibe
(48) und einer M10*70 Sechskantschraube (45).
5.
Stecken Sie den Passstift (14) in die Aufnahme des Gewichtsschwerts (10).
6.
Wiederholen Sie die Schritte 1 bis 5 für die andere Seite.
21
