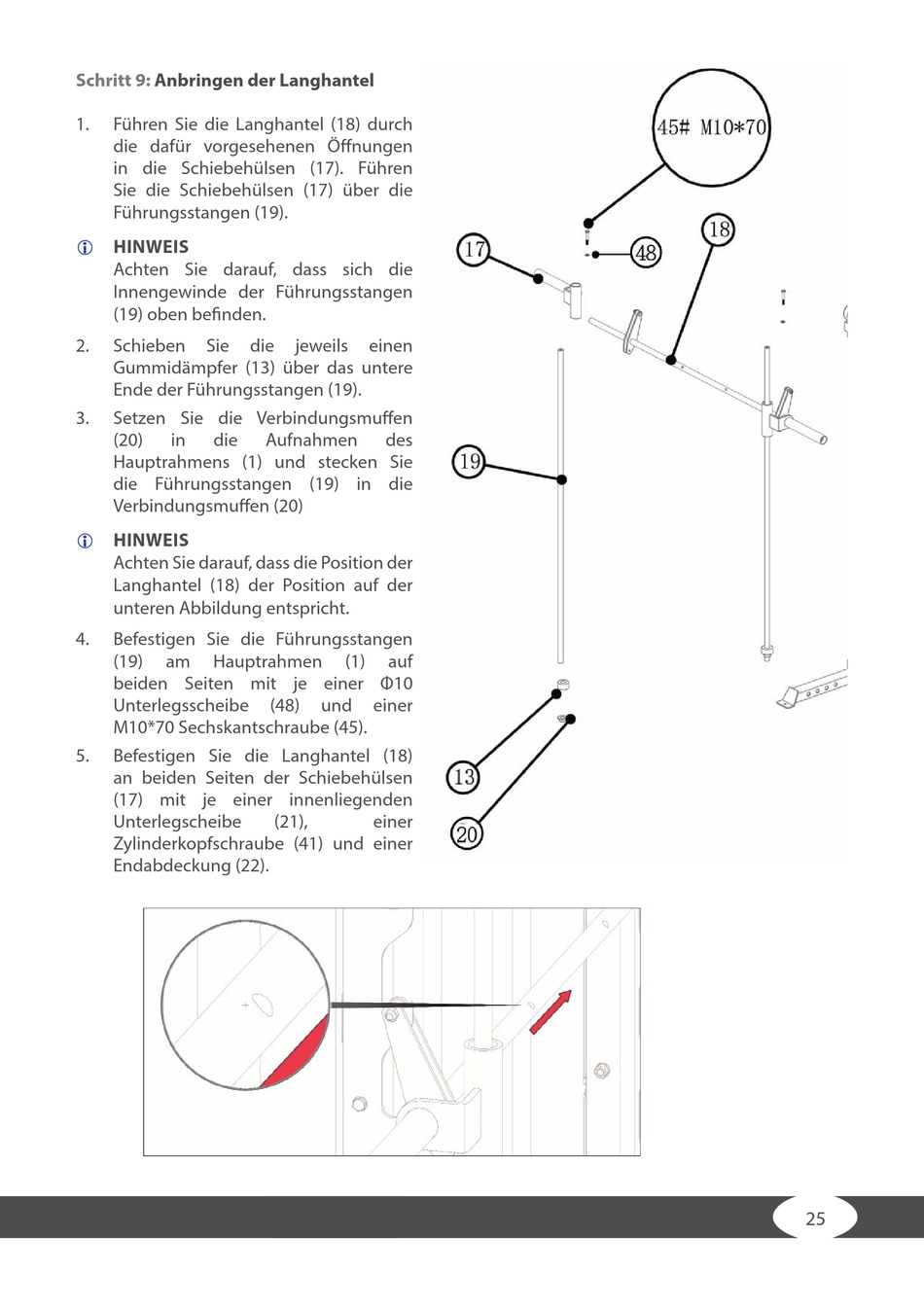

Schritt 9:
Anbringen der Langhantel
1.
Führen Sie die Langhantel (18) durch
die dafür vorgesehenen Öff nungen
in die Schiebehülsen (17). Führen
Sie die Schiebehülsen (17) über die
Führungsstangen (19).
HINWEIS
Achten Sie darauf, dass sich die
Innengewinde der Führungsstangen
(19) oben befi nden.
2.
Schieben
Sie
Gummidämpfer (13) über das untere
Ende der Führungsstangen (19).
3.
Setzen Sie die Verbindungsmuff en
(20)
in
die
Hauptrahmens (1) und stecken Sie
die Führungsstangen (19) in die
Verbindungsmuff en (20)
HINWEIS
Achten Sie darauf, dass die Position der
Langhantel (18) der Position auf der
unteren Abbildung entspricht.
4.
Befestigen Sie die Führungsstangen
(19)
am
Hauptrahmen
beiden Seiten mit je einer Φ10
Unterlegsscheibe
M10*70 Sechskantschraube (45).
5.
Befestigen Sie die Langhantel (18)
an beiden Seiten der Schiebehülsen
(17) mit je einer innenliegenden
Unterlegscheibe
Zylinderkopfschraube (41) und einer
Endabdeckung (22).
die
jeweils
einen
Aufnahmen
des
(1)
auf
(48)
und
einer
(21),
einer
