Intelligente Programmierhilfe:
Wenn Sie mehrere Positionen der Fahrwerkstüren mit Hilfe mehrerer
Tasks anfahren wollen, werden Sie feststellen, dass der erste Wert der
Position und die Startzeit im neuen Task jeweils von der letzten
eingestellten Position des gewählten Servos übernommen wurden. Das
dient zur schnelleren Programmierung und Sie müssen sich nicht die
letzte Position und Stopzeit des Servos merken.
Analog verhält es sich, wenn der Einfahrvorgang DOWN » UP
eingestellt ist. Stellt man danach den Ausfahrvorgang UP » DOWN ein,
sind die Positionswerte von Start und Stop des jeweiligen Servos
bereits bei Stop und Start eingetragen.
Folgendes Beispiel zeigt wie eine Fahrwerktür beim Betätigen des
Schalters am Sender zur Hälfte öffnet, eine Pause macht und weiter bis
zum Endpunkt fährt. Wird der Schalter zurück bewegt, fährt die Türe in
einem Zug mit einer Laufdauer von 3s wieder zurück.
www.modellmarkt24
www.modellmarkt24

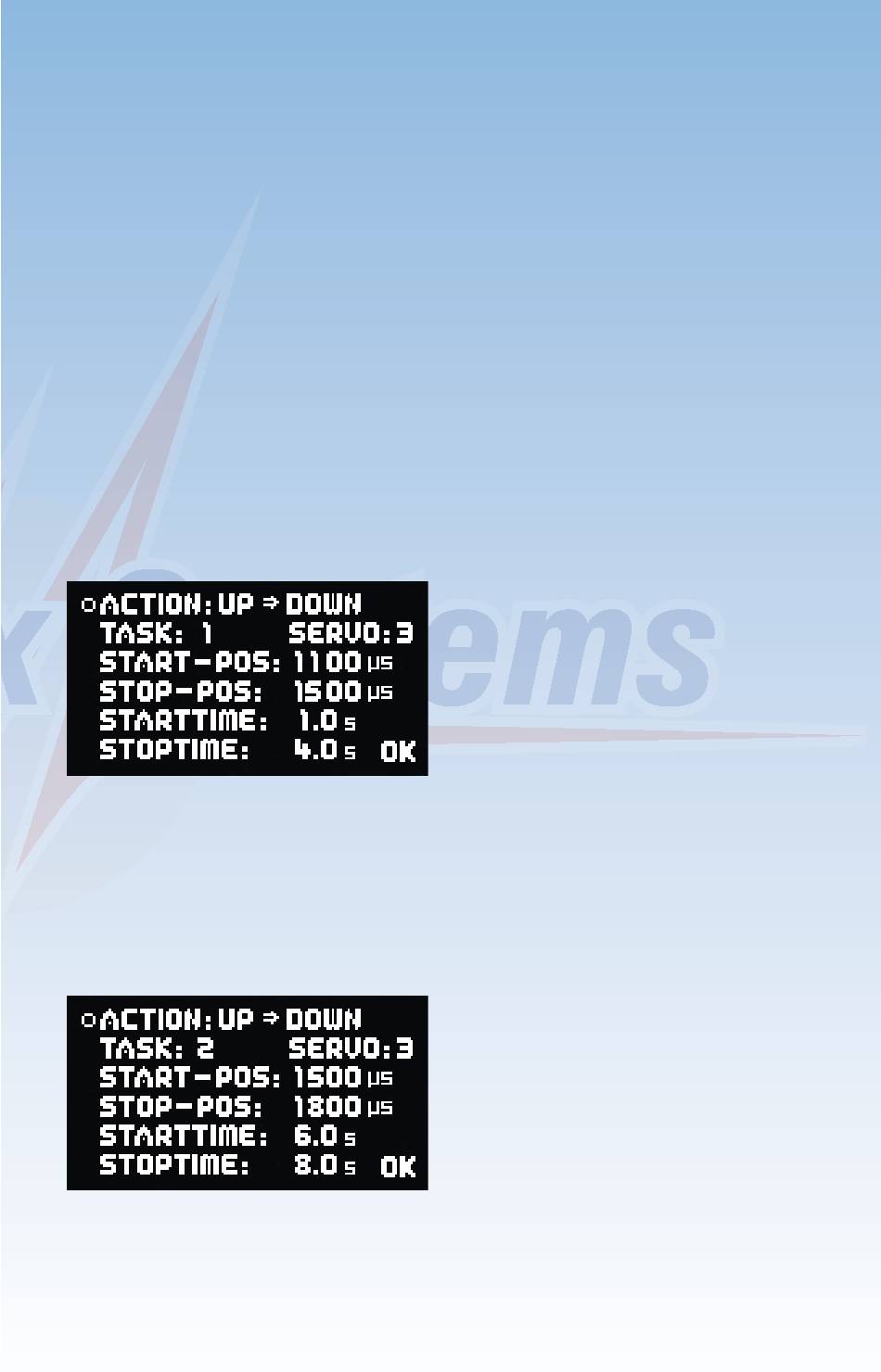

UP » DOWN steht für Fahrwerk
ausfahren. Es wurde der Door-
sequenzer Ausgang 3 ausgewählt.
Das Servo läuft vom Startwert
1100μs (rechter Servo Endpunkt)
zum Stopwert 1500 (Servo Mitte).
Das Servo beginnt erst 1.0 Sekun-
den nach Betätigung des Schalters
zu laufen, die Laufdauer ist 3.0s
(4.0s – 1.0s).
Der Task 1 ist abgelaufen.
Nach 2.0s Verweildauer in der
Servomitte
beginnt
Richtung 1800μs (linker
Endpunkt) zu laufen. Die Laufzeit
beträgt 2.0s (8.0s – 6.0s).
Der Task 2 ist abgelaufen.
-25-
das
Servo
Servo
