Werte der Positionen sind abhängig von Ihren Anlenkungen und werden
individuell im Modell eingestellt. Ihre Fahrwerkstüren sollten dabei
mechanisch nicht blockieren. Die gezeigten Zeiten sind ebenfalls ganz
nach Ihren Wünschen einzustellen. Die Tasks müssen nicht analog zum
zeitlichen Ablauf stehen. Zum Beispiel könnte TASK 5 in der zeitliche
Abfolge auch vor TASK 2 laufen.
Das Beispiel zeigt deutlich wie die Funktion aufgebaut ist. Zusätzliche
Bewegungen oder Zwischenstopps beim Öffnen oder Schließen der
Klappen können jederzeit eingefügt werden. Man verwendet einfach
einen neuen freien Task. Das Ein- und Ausfahren des Fahrwerks im
Modell sollte dem Original jetzt in nichts mehr nachstehen. Auch der
Fantasie sind hier keine Grenzen gesetzt.

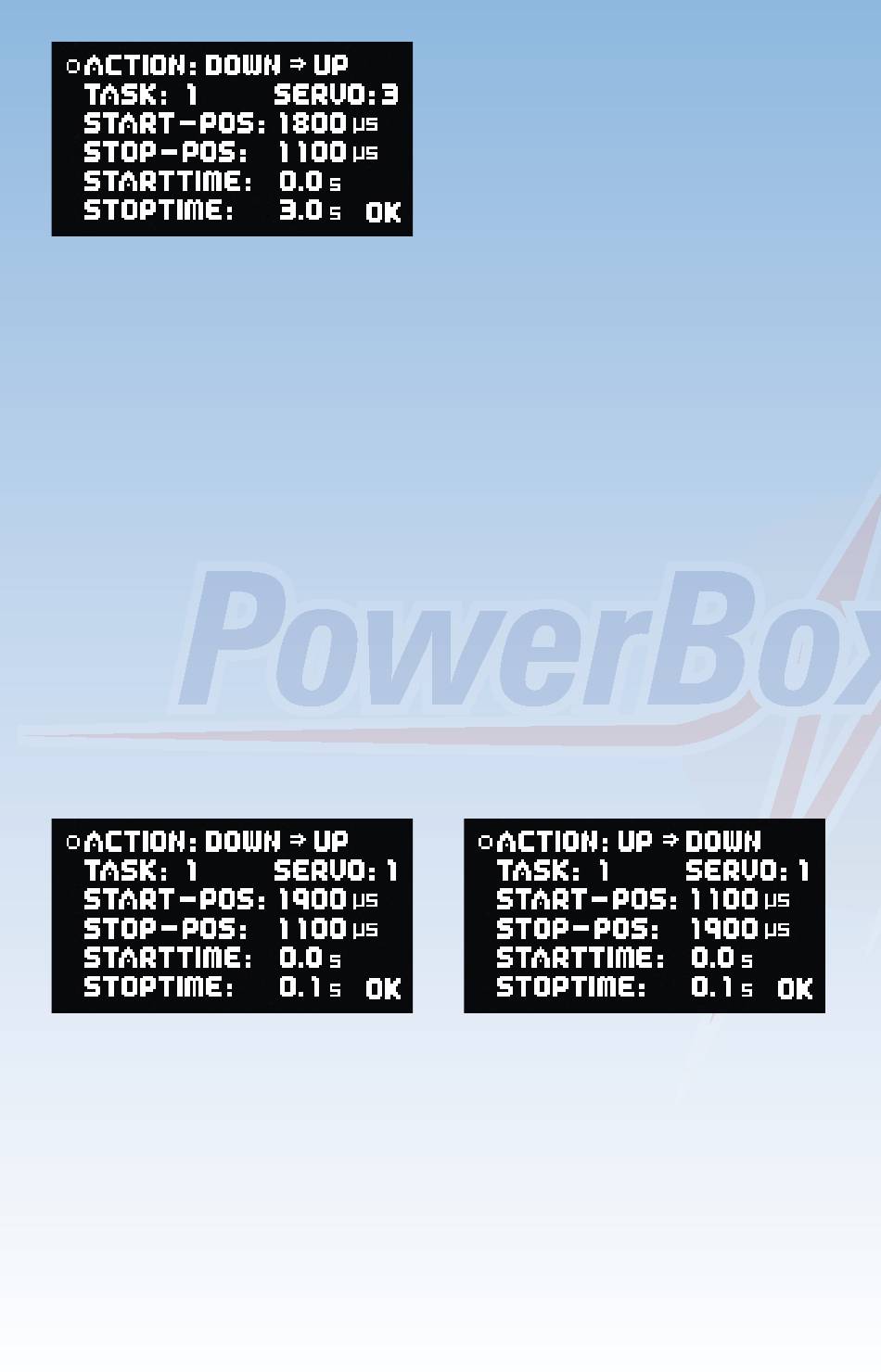

Hinweis: Sollen Servos oder Ventile nur geschaltet werden, muss
immer eine Zeitdifferenz eingegeben werden. Der Doorsequenzer
braucht die Zeitdifferenz um die Berechnung durchzuführen. Als
Beispiel für ein Ventil:
Der Zeitunterschied von 0,1s hat in der Anwendung nahezu keine
Auswirkung.
Wichtig: Die erste START POSITION bei UP » DOWN muss immer
exakt mit der letzten STOP POSITION von DOWN » UP überein-
stimmen. Das heißt, Zwischenschritte können individuell gemacht
werden. Der letzte Task muss das Servo aber wieder auf den Startwert
zurückführen! Sollten ungewöhnliche Servobewegungen im Ablauf zu
sehen sein überprüfen Sie Ihre Tasks!
www.modellmarkt24.
www.modellmarkt24.
DOWN » UP steht für Fahrwerk
einfahren.
diesem
Beispiel
betätigen des Schalter (Startzeit
0.0s) langsam vom linken zum
rechten Servo Endpunkt.
-26-
Das
Servo
läuft
sofort
in
nach
