2.4

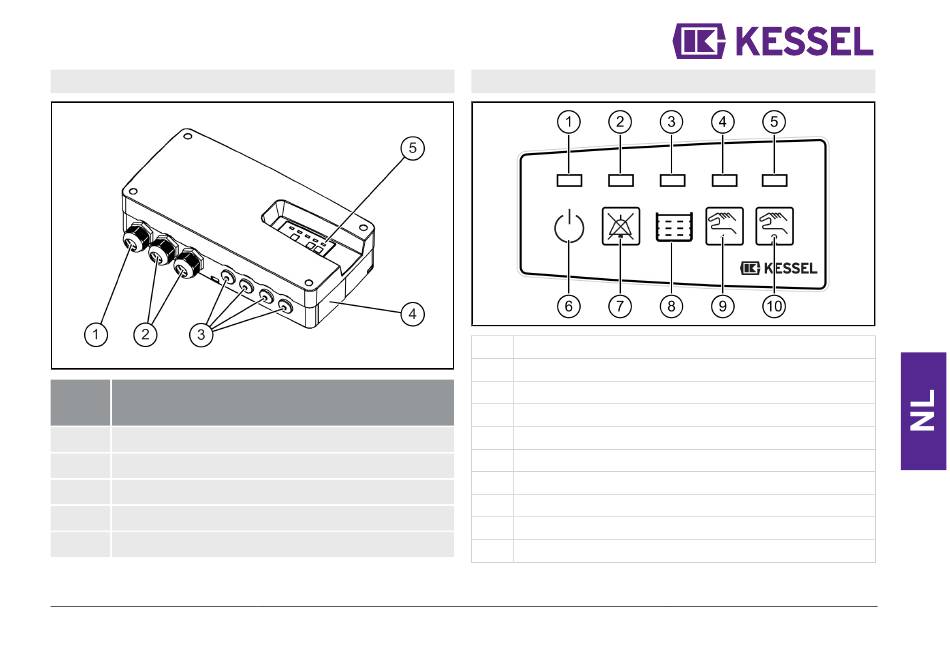

Module- en functieoverzicht

Num- Module / functioneel element
mer
(1) Netaansluitkabel
(2) Aansluitingen voor pomp(en)
(3) Blindstoppen, optionele aansluitingen
(4) Typeplaatje
(5) Leds voor bediening
016-306
2.5 Indicaties, besturingstoetsen en hun functies
(1)
(2)
(3)
(4)
(5) Afvalwaterpomp draait (oranje led, alleen Duo)
(6)
(7)
(8)
(9)
(10) Toets afvalwaterpomp aan (handmatig, alleen Duo)
Inbouw- en bedieningshandleiding
Bedrijfsklaar (groene led)
Alarm (rode led)
Inschakelniveau bereikt (oranje led)
Afvalwaterpomp draait (oranje led)
Symbool in bedrijf
Toets alarm uitschakelen (resetten)
Symbool reservoir
Toets afvalwaterpomp aan (handmatig)
