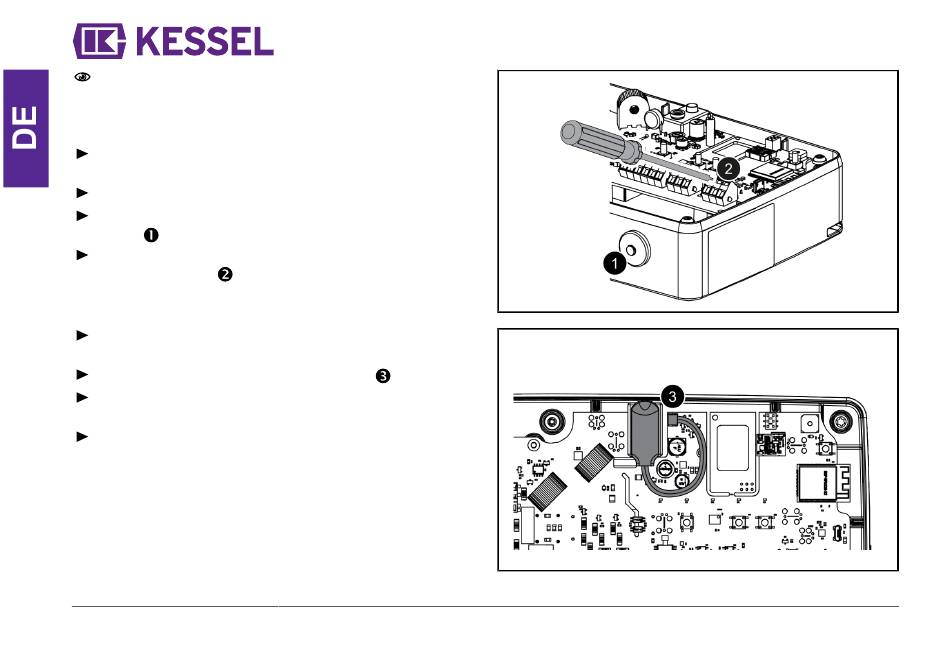

Die Anschlusskabel sicher vom Anlagenbehälter zum
Schaltgerät verlegen (z.B. Kabelleerrohr). Ausreichend
Kabellänge für die Wartung der elektrischen Komponen-
ten vorhalten.
Adernendhülsen (Länge 8 mm) an den Kabelenden
anbringen.
Gehäusedeckel abschrauben und entfernen.
Anschlusskabel durch entsprechende Kabeldurchführung
führen.
Anschlusskabel gemäß Anschlussplan an den Klemm-
leisten befestigen.
Zugentlastungen für alle Anschlusskabel befestigen,
Anzugsdrehmoment 0,5 Nm.
Batteriestecker an der Batterie anstecken.
Kabel der Batterie so verlegen, dass die LEDs nicht ver-
deckt oder eingeklemmt werden.
Gehäusedeckel aufsetzen und befestigen, Anzugsdreh-
moment der Schrauben 1,2 Nm.
12 / 120
016-306_02
