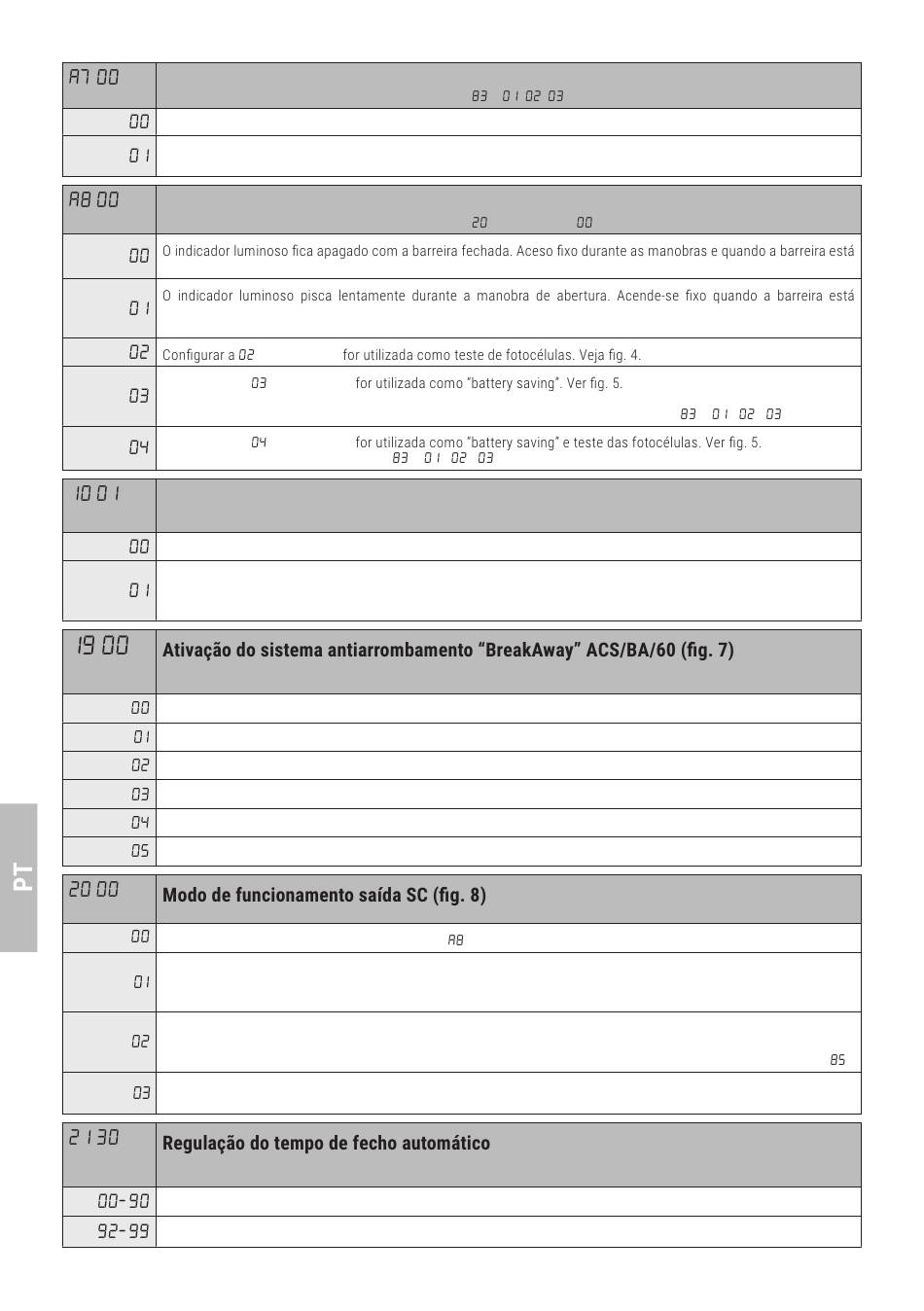

Habilitação da função com operador presente
NOTA: O parâmetro não está visível se o parâmetro
Desactivado.
Ativado. A barreira funciona ao manter premidos os comandos abre (AP) ou fecha (FH). Ao liberar o comando a
haste para.
Luz indicadora de barreira aberta / Função do teste das fotocélulas e "battery saving"
NOTA: O parâmetro não está visível se o parâmetro
aberta.
completamente aberta. Pisca rapidamente durante a manobra de fecho. Se a barreira estiver parada em uma posição
intermediária, o indicador luminoso apaga-se duas vezes a cada 15 s.
Programar em
Quando a barreira estiver completamente aberta ou completamente fechada, a central desativa os acessórios ligados
ao borne SC para reduzir o consumo da bateria. NOTA: o parâmetro não está visível se
Programar em
NOTA: o parâmetro não está visível se
Habilitação do dispositivo de sinalização B73/EXP para sinalização da barreira completamente
aberta/fechada (contato puro N.F.)
Desativado.
Ativado.
Com haste completamente aberta, abre-se o contato TO (N.F.) e acende-se o LED verde na placa B73/EXP.
Com haste completamente aberta, abre-se o contato TC (N.F.) e acende-se o LED vermelho na placa B73/EXP.
Conecte o sensor do sistema antiarrombamento a uma das entradas de comando na unidade de controlo.
Quando o sistema antiarrombamento intervém, o sinal passa de N.C. a N.O.
NÃO conectado, todas as entradas de comando têm a função padrão.
Conectado na entrada AP
Conectado na entrada CH
Conectado na entrada PP
Conectado na entrada PED
Conectado na entrada ORO
Ao conectar um Relé à saída SC é possível ter um contacto de sinalização puro para o sistema de controlo externo.
Funcionamento PADRÃO gerido pelo parâmetro
Com lâmpada de sinalização conectada à saída SC, quando acesa, indica que o sensor do sistema antiarrombamento
ACS/BA/60 está em repouso.
Lâmpada de sinalização apagada por anomalia: o sensor está em alarme.
Com lâmpada de sinalização conectada à saída SC, quando acesa, indica que a barreira é alimentada pela rede
elétrica ou por uma bateria carregada.
Lâmpada de sinalização apagada por anomalia: a bateria está fraca (nível de tensão configurado pelo parâmetro
Com lâmpada de sinalização conectada à saída SC, quando acesa, indica que nenhuma das situações anormais 1 e
2 ocorre. Com lâmpada de sinalização apagada, indica que, pelo menos, uma das situações anormais 1 e 2 ocorre.
A contagem começa com a barreira aberta e dura pelo tempo programado. Terminado o tempo, a barreira fecha
automaticamente. A intervenção das fotocélulas renova o tempo.
de 00 a 90 s de pausa.
de 2 a 9 min de pausa.
176
se a saída SC
se a saída SC
se a saída SC
=
= , , .
é diferente de .
, , .
= , , .
).
