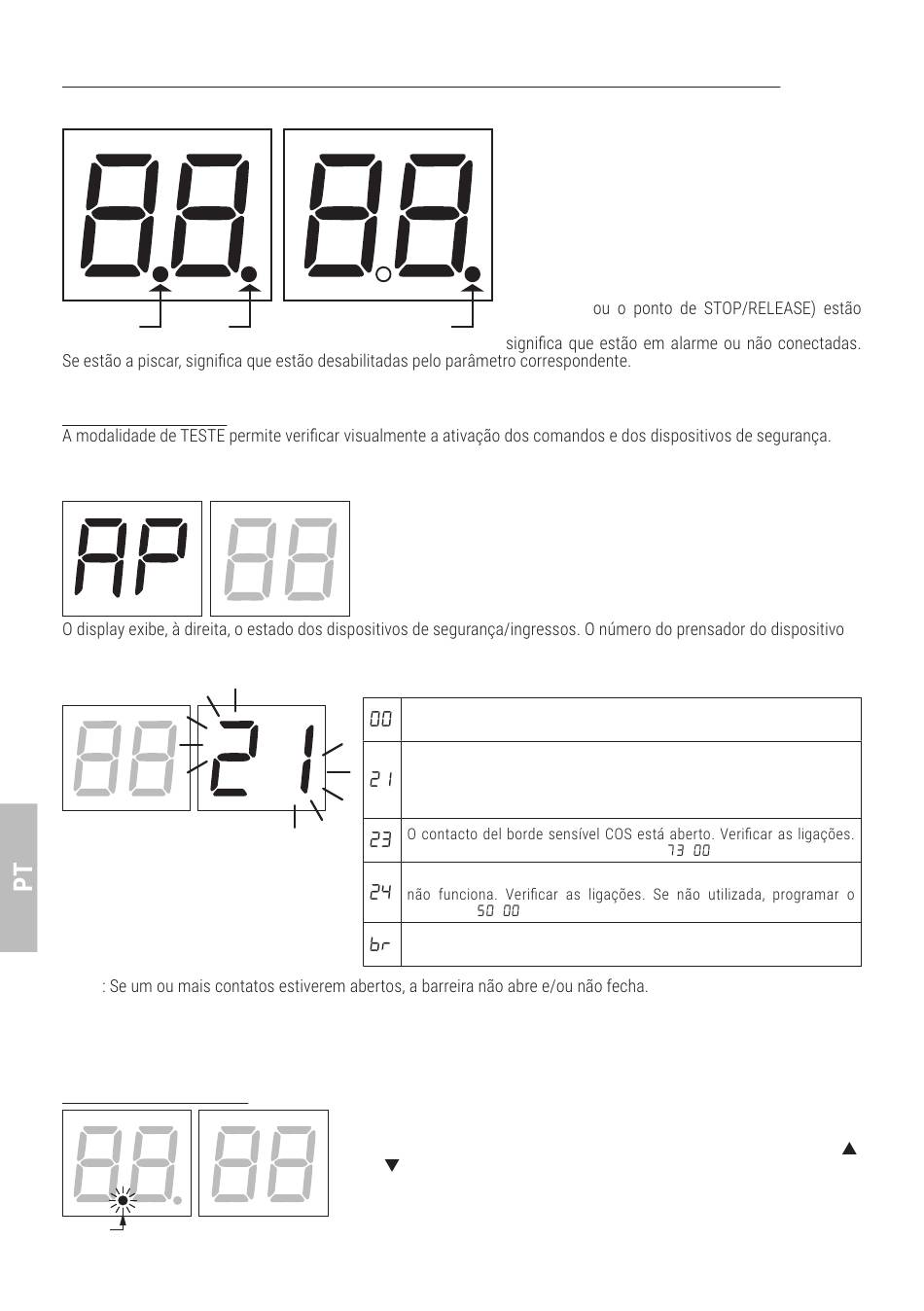

Modalidade de visualização de estado dos comandos e dispositivos de segurança
ESTADO DOS COMANDOS
AP PED
PP
CH ORO
POWER C485
Desligar o LED "BREAK" é sempre acompanhado pelo LED "STOP" desligar.
Modalidade TESTE
A modalidade é ativada pressionando-se a tecla TEST com automatismo parado. Se a barreira estiver em movimento,
a tecla TEST provoca um STOP. A pressão seguinte habilita a modalidade de TESTE.
O lampejante e o indicador luminoso de barreira aberta se acendem por um segundo.
de segurança em alarme pisca.
Exemplo: contacto de STOP em alarme.
NOTA
Se houver mais de um dispositivo de segurança em alarme, após resolver o problema do primeiro, aparece o alarme
do segundo, e assim por diante.
Para interromper a modalidade de teste, premir novamente a tecla TEST.
Após 10 s de inatividade, o display retorna à exibição do estado de comandos e dispositivos de segurança.
Modalidade Stand By
POWER
170
ESTADO DOS DISPOSITIVOS
DE SEGURANÇA
FT
COS
BREAK
STOP/RELEASE
O display exibe, à esquerda, o estado dos comandos, SOMENTE se ativos,
por 5 s (AP, CH, PP, PE, OR).
Por exemplo, se o comando de abertura for ativado, aparece AP no
display:
Nenhum dispositivo de segurança em alarme ou barreira à espera de
comando.
O contacto STOP está aberto.
Ligar com ponte o contacto ST com o contacto COM.
Dispositivo de desbloqueio aberto.
Escotilha de inspeção de barreira aberta.
Se não utilizada, programar o parâmetro
Fotocélula FT (visível apenas na barreira MASTER) não ligada ou
parâmetro
Sistema antiarrombamento ativado ou não conectado, ou conexão
incorreta.
A modalidade é ativada após 30 min de inatividade. O LED POWER pisca
lentamente. Para reativar a unidade de controlo, premir uma das teclas UP
DOWN , + , -.
ESTADO DOS COMANDOS:
As indicações dos comandos (segmentos AP=abre,
PP=passo-a-passo, CH=fecha, PED=abertura par-
cial, ORO=relógio) estão normalmente apagadas.
Acendem-se quando recebem um comando (exem-
plo: quando é dado um comando de passo-a-passo,
acende-se o segmento PP).
ESTADO DOS DISPOSITIVOS DE SEGURANÇA:
As indicações dos dispositivos de segurança
(segmentos FT=fotocélulas, COS=borda sensível,
BREAK= sensor magnético sistema BreakAway
ACS/BA/60
normalmente acesas. Se estiverem apagadas, isso
.
.
,
