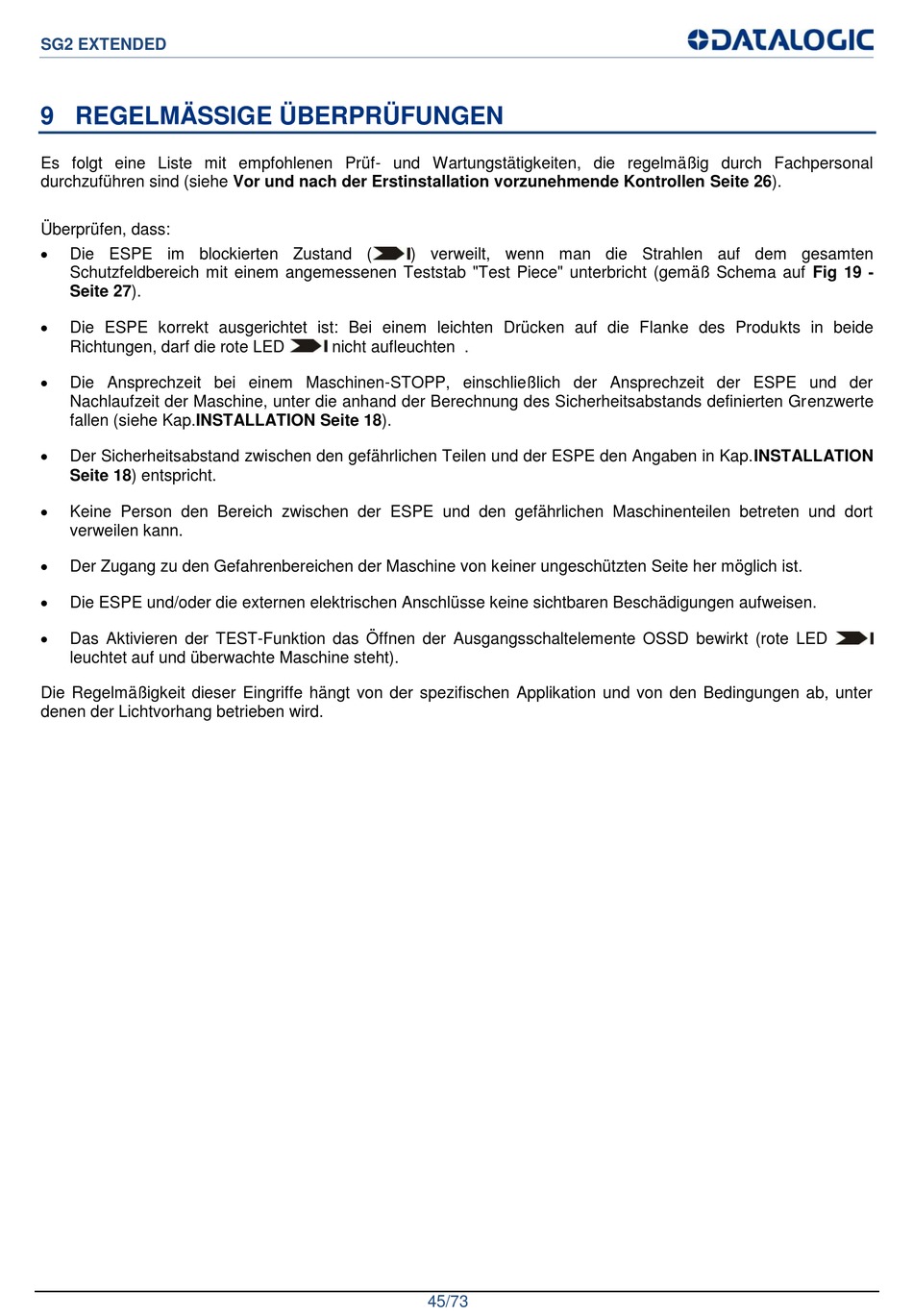

Datalogic SG2 EXTENDED Bedienungsanleitung Seite 45

SG2 EXTENDED
9 REGELMÄSSIGE ÜBERPRÜFUNGEN
Es folgt eine Liste mit empfohlenen Prüf- und Wartungstätigkeiten, die regelmäßig durch Fachpersonal
durchzuführen sind (siehe Vor und nach der Erstinstallation vorzunehmende Kontrollen Seite 26).
Überprüfen, dass:

Die ESPE im blockierten Zustand (
Schutzfeldbereich mit einem angemessenen Teststab "Test Piece" unterbricht (gemäß Schema auf Fig 19 -
Seite 27).

Die ESPE korrekt ausgerichtet ist: Bei einem leichten Drücken auf die Flanke des Produkts in beide
Richtungen, darf die rote LED

Die Ansprechzeit bei einem Maschinen-STOPP, einschließlich der Ansprechzeit der ESPE und der
Nachlaufzeit der Maschine, unter die anhand der Berechnung des Sicherheitsabstands definierten Grenzwerte
fallen (siehe Kap.INSTALLATION Seite 18).

Der Sicherheitsabstand zwischen den gefährlichen Teilen und der ESPE den Angaben in Kap.INSTALLATION
Seite 18) entspricht.

Keine Person den Bereich zwischen der ESPE und den gefährlichen Maschinenteilen betreten und dort
verweilen kann.

Der Zugang zu den Gefahrenbereichen der Maschine von keiner ungeschützten Seite her möglich ist.

Die ESPE und/oder die externen elektrischen Anschlüsse keine sichtbaren Beschädigungen aufweisen.

Das Aktivieren der TEST-Funktion das Öffnen der Ausgangsschaltelemente OSSD bewirkt (rote LED
leuchtet auf und überwachte Maschine steht).
Die Regelmäßigkeit dieser Eingriffe hängt von der spezifischen Applikation und von den Bedingungen ab, unter
denen der Lichtvorhang betrieben wird.
) verweilt, wenn man die Strahlen auf dem gesamten
nicht aufleuchten .
45/73
