SG2 EXTENDED
2.2.3 Ausrichten von Sender und Empfänger
Die beiden Einheiten müssen parallel zueinander gerichtet, mit ihren Strahlen im rechten Winkel zur Sende- und
Empfängerfläche liegend und mit ihren Steckern in die gleiche Richtung orientiert montiert werden.
Die in der Abbildung dargestellten Konfigurationen sind zu vermeiden:

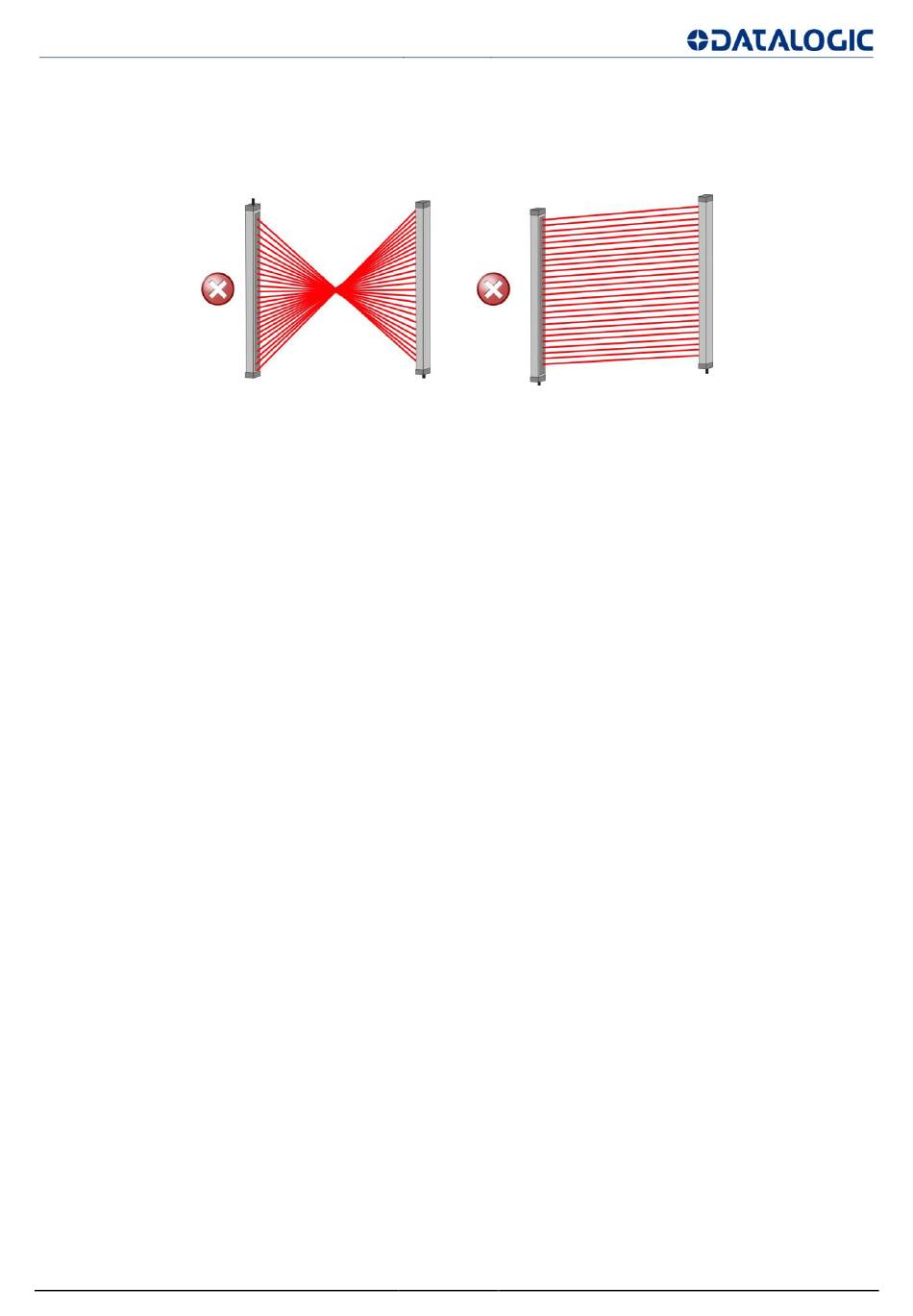

Fig 15 - Falsche TX-RX Ausrichtung des Lichtvorhangs
23/73
