SG2 EXTENDED

Die Sicherheitskontakte der OSSD1 und OSSD2 können nicht in Reihe oder parallel geschaltet werden,
sondern müssen separat verwendet werden, dies in Übereinstimmung mit den Sicherheitsanforderungen der
Anlage.

Sollte irrtümlich eine dieser Konfigurationen verwendet werden, weist die Einrichtung auf die Betriebsstörung
der Ausgänge hin (siehe Kapitel BENUTZEROBERFLÄCHE UND DIAGNOSE Seite 42).

Beide OSSD an die zu kontrollierende Vorrichtung schließen.

Wird ein OSSD nicht an das Stellglied geschlossen, wirkt sich dies negativ auf den Sicherheitsgrad des
Systems, das vom Lichtvorhang überwacht wird, aus.

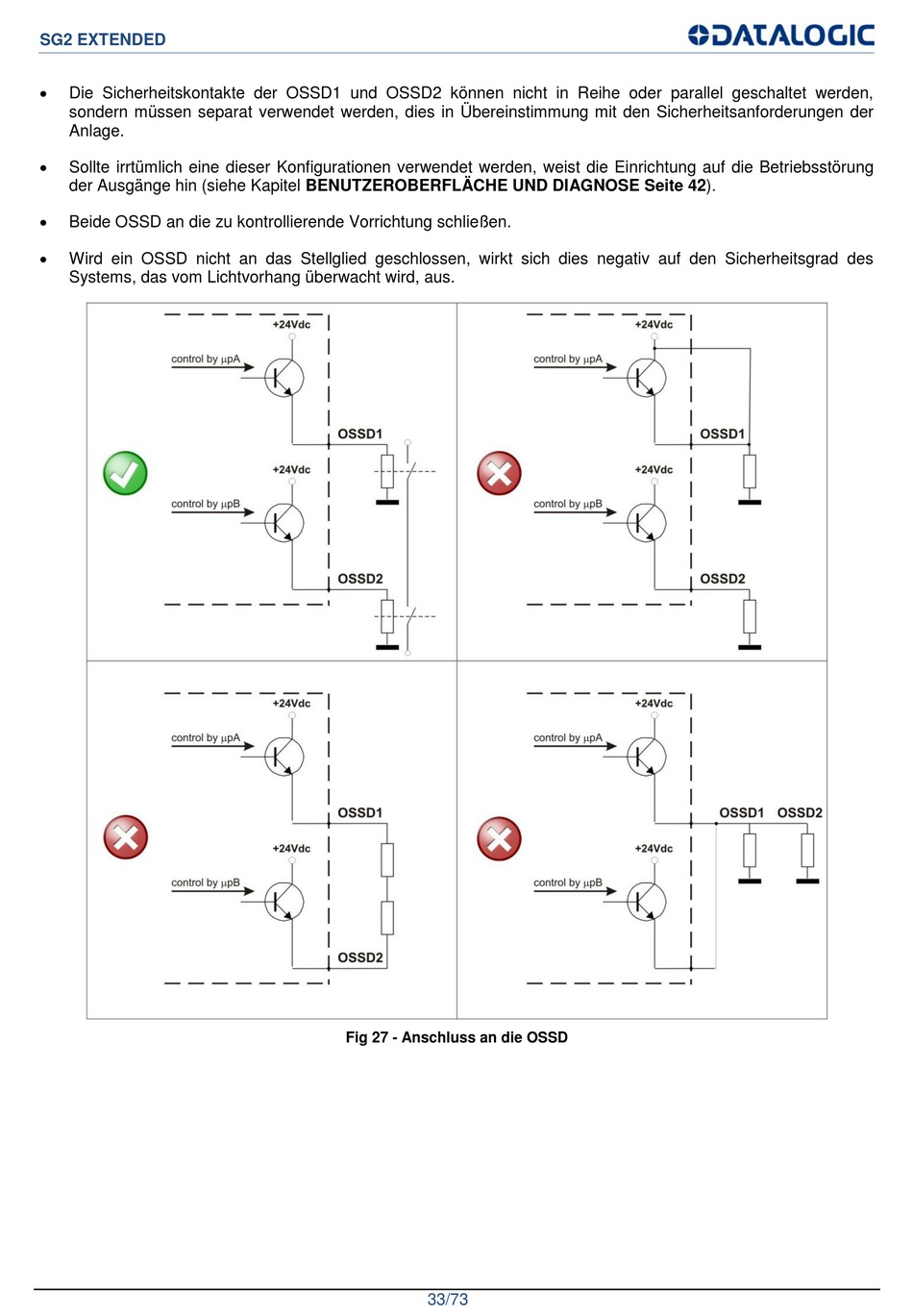

Fig 27 - Anschluss an die OSSD
33/73
