SG2 EXTENDED
2.2.1 Mindestabstand von reflektierenden Flächen
Reflektierende Flächen, die sich in der Nähe der von der Schutzeinrichtung ausgehenden Strahlen (oberhalb,
unterhalb oder seitlich davon) befinden, können passive Reflexionen bewirken. Diese passiven Reflexionen
können die Erfassung des Objekts im geschützten Bereich beeinträchtigen. Sollte die Empfängereinheit RX
darüber hinaus einen sekundären Strahl erfassen (Reflex von der reflektierenden, seitlich angeordneten Fläche),
könnte es vorkommen, dass das Objekt auch dann nicht erfasst wird, wenn es den Hauptstrahl unterbricht.
Bei der Installation des Sicherheitslichtvorhangs ist es wichtig, den Mindestabstand von den reflektierenden
Flächen einzuhalten.
Dieser Mindestabstand ist von folgenden Faktoren abhängig:

von der Reichweite zwischen Sender (TX) und Empfänger (RX);

vom effektiven Öffnungswinkel der ESPE (EAA); speziell:
bei der ESPE Typ 2 EAA = 10° (α = ± 5°)

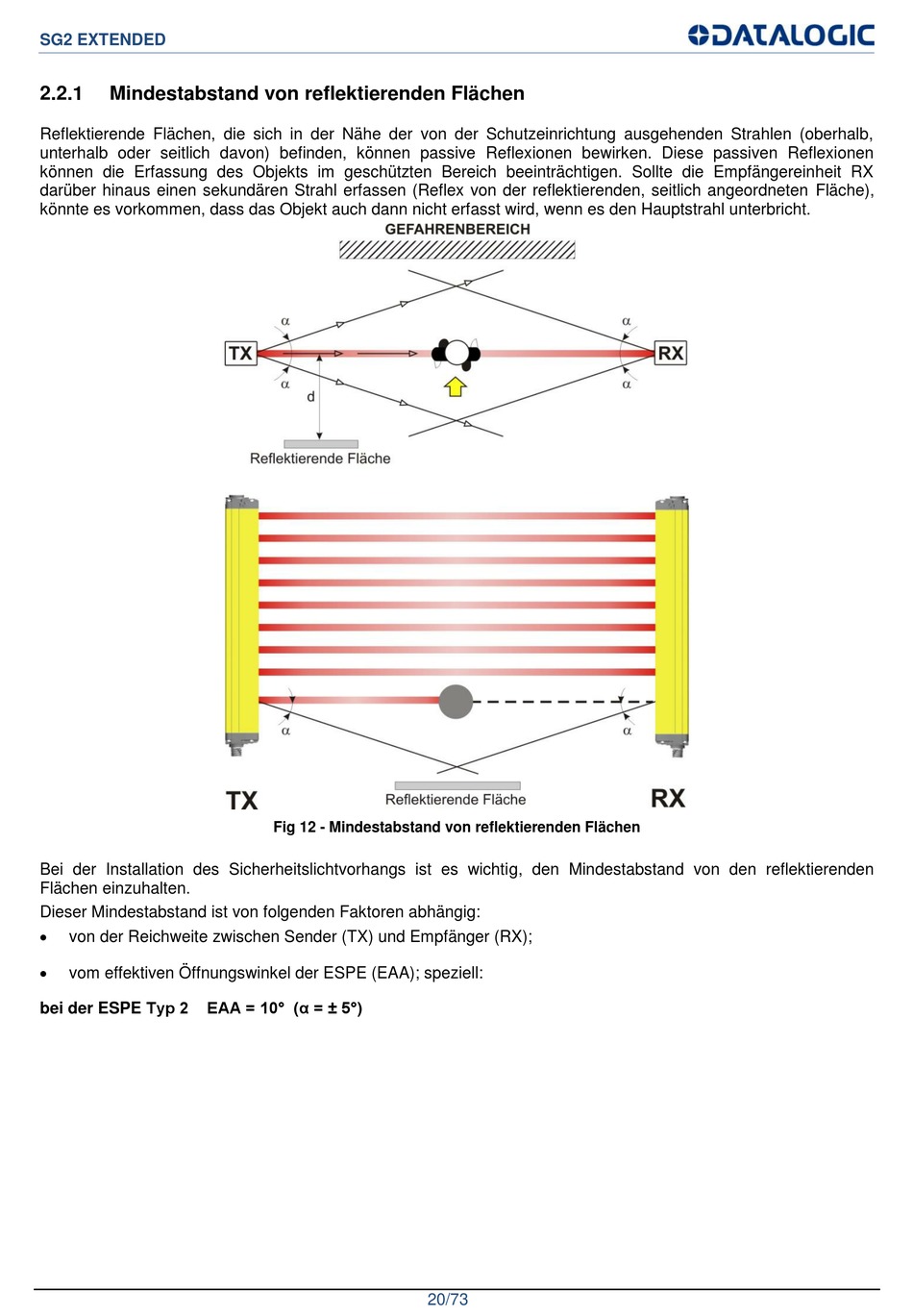

Fig 12 - Mindestabstand von reflektierenden Flächen
