4 ELEKTRISCHE ANSCHLÜSSE
4.1 PINBELEGUNG UND ANSCHLUSSKONFIGURATION DER PINS
Alle elektrischen Anschlüsse an die Sende- und Empfängereinheit werden über einen M12 Stecker realisiert, der
im unteren Bereich der beiden Einheiten vorhanden ist.
Was den Empfänger anbelangt, hier wird ein -8-poliger M12 Stecker verwendet, für den Sender dagegen ein -4-
poliger M12 Stecker.
EMPFÄNGER (RX):
1 = weiß
2 = braun
3 = grün
4 = gelb
5 = grau
6 = rosa
7 = blau
8 = rot
(*) automatischer RESTART --> RESET-Funktion
manueller RESTART
Zum Einstellen des manueller RESTART Pin 8 (MAN/AUTO) mit Pin 6 (OSSD2) verbinden.
Zum Einstellen des automatischer RESTART Pin 8 (MAN/AUTO) mit Pin 5 (OSSD1) verbinden.
Zum Deaktivieren der EDM-Funktion den Rx-Pin 3 mit dem Pin „24VDC" am Empfänger verbinden.
SENDER (TX):
1 = baum
2 = weiß
3 = blau
4 = schwarz

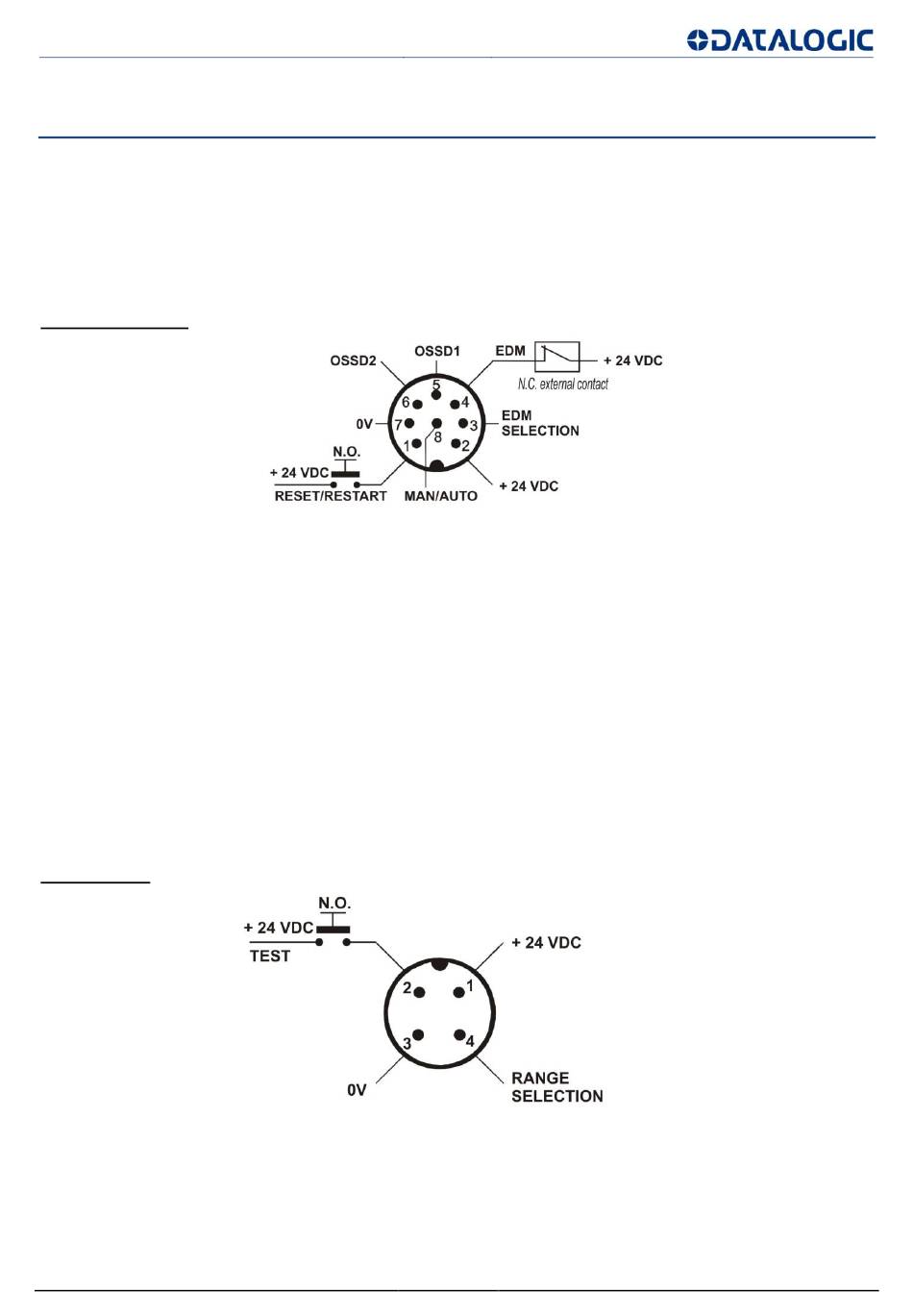

Fig 24 - Empfänger
= RESET / RESTART(*)
= +24 VDC
= FREIGABE EDM
= EDM
= OSSD 1
= OSSD 2
= 0 V
= MANUELLES/AUTOMATISCHES RESET
--> RESTART/RESET-Funktion
Fig 25 - Sender
= +24 VDC
= TEST
= 0 V
= WAHL REICHWEITE
