4.2 HINWEISE ZU DEN VERBINDUNGEN
Nachstehend werden einige Hinweise bezüglich der Verbindungen gegeben, die im Sinne eines korrekten Betriebs
des Sicherheitslichtvorhangs befolgt werden sollten.

Die Anschlusskabel nie in die Nähe oder in Kontakt mit Kabeln bringen, die starke Spannungsleistungen
und/oder Stromschwankungen aufweisen (z.B.: Einspeisung von Motoren, Wechselrichtern usw.).

Nie die Drähte der OSSD mehrerer Sicherheitslichtvorhänge in einem mehrpoligen Kabel
zusammenfassen.

Nie die Drähte der OSSD mehrerer Sicherheitslichtvorhänge in einem mehrpoligen Kabel
zusammenfassen.

Der TEST-Draht muss über eine Taste mit Schließerkontakt an die Betriebsspannung der ESPE
geschlossen werden.

Der RESET/RESTART-Draht muss über eine Taste mit Schließerkontakt an die Betriebsspannung der
ESPE geschlossen werden.
Die TEST-Taste muss so angeordnet werden, dass der Bediener freie Sicht auf den
Schutzbereich hat, wenn er den Test ausführt (siehe Kap.EINSTELLUNG DER
FUNKTIONEN Seite 36).
Die RESET/RESTART-Taste muss so angeordnet werden, dass der Bediener freie Sicht
auf den Schutzbereich hat, wenn er das Reset ausführt (siehe Kap.EINSTELLUNG DER
FUNKTIONEN Seite 36).

Die Einrichtung ist bereits intern mit Unterdrückern für Überspannungen und -strom ausgestattet.

Vom Einsatz weiterer externer Komponenten wird abgeraten.
Beispiel: Anschluss an das Sicherheitsrelais SE-SR2
Auf den Abbildungen wird die Verbindung zwischen den Sicherheitslichtvorhängen und dem Sicherheitsrelais der
SE-SR2 Serie im automatischen Reset-Modus (links) und manuellen Reset-Modus mit Überwachung (rechts)
gezeigt.

Ein Einsatz von Varistoren, RC-Schaltungen oder LEDs in Parallelschaltung zu den Relaiseingängen oder in
Reihenschaltung zu den OSSD-Ausgängen ist Folgendes zu vermeiden.

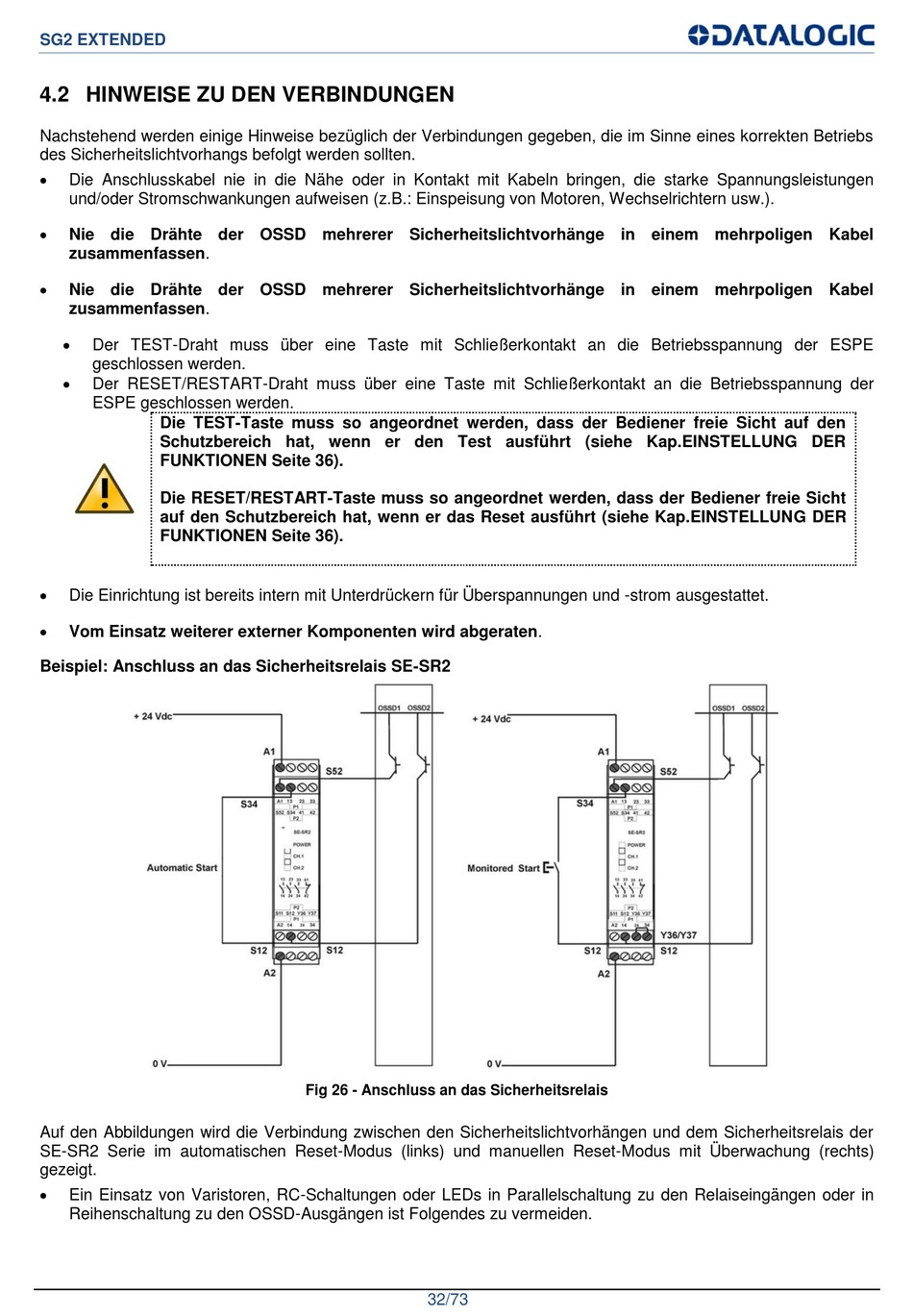

Fig 26 - Anschluss an das Sicherheitsrelais
