8 BENUTZEROBERFLÄCHE UND DIAGNOSE
8.1 BENUTZEROBERFLÄCHE
Der Bediener kann den Betriebszustand der Lichtvorhänge auf einem 1-Digit-Display ablesen, dass sowohl an der
Rx-Einheit, als auch an der Tx-Einheit vorgesehen ist.
Über diese Displays hinaus weist der Sicherheitslichtvorhang vier, an der Empfängereinheit angeordnete LEDs und
zwei LEDs an der Sendeeinheit auf.

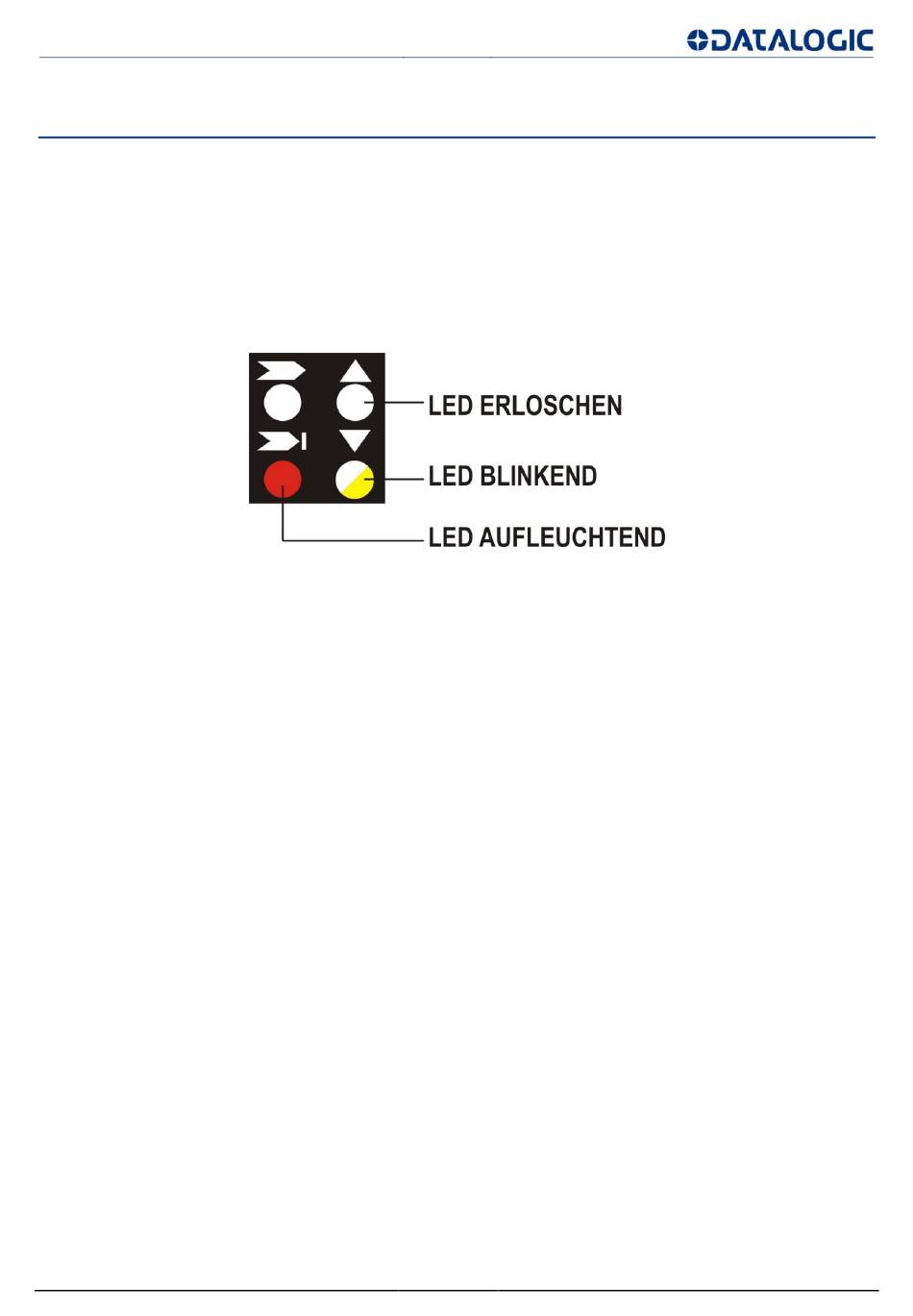

Auf der Fig 37 - Seite 42 werden alle Anzeigezustände der LEDs dargestellt: erloschen, aufleuchtend und
blinkend.
Fig 37 - Anzeigezustände der LEDs
