Shure QLX-D Bedienungsanleitung Seite 19

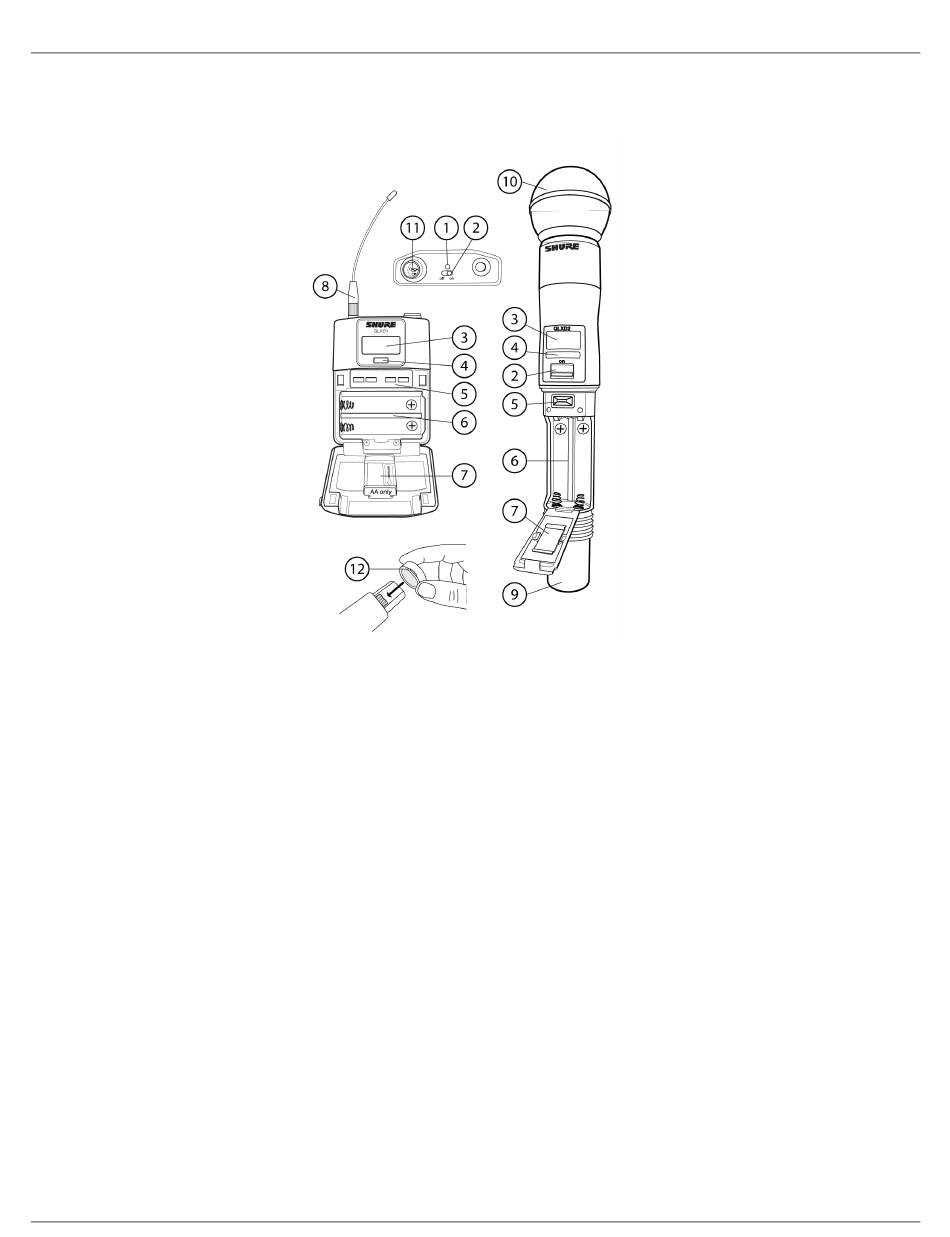

Sender
① Power-LED
◦ Grün = Gerät ist eingeschaltet
◦ Rot = niedrige Batteriespannung
② An/Aus-Schalter
Dient zum An- und Ausschalten des Senders.
③ Anzeige:
Dient zum Anzeigen von Menüs und Einstellungen. Durch Drücken einer beliebigen Steuertaste wird die Hintergrundbe­
leuchtung aktiviert.
④ Infrarot-Fenster
Während einer IR­Synchronisation am Infrarot­Fenster des Empfängers ausrichten, um den Sender automatisch zu pro­
grammieren.
⑤ Menü-Navigationstasten
menu = Dient zur Navigation zwischen Menü-Anzeigen.
▼▲ = Dienen zur Auswahl von Menüs, zur Bearbeitung von Menüparametern oder zur Auswahl einer Anzeigeoption der
Startanzeige.
