◦ Gelb = Signal erreicht Limiter-Schwellwert
◦ Rot = Limiter aktiviert, um Clipping (Übersteuern) zu verhindern
⑦ Menütaste
◦ Zum Aufrufen oder zur Auswahl der Menüs drücken
◦ Zum Abbrechen anstehender Änderungen drücken
◦ Für die Rückkehr zur Startanzeige gedrückt halten
⑧ HF-LED
Leuchtet auf, wenn die HF-Verbindung mit dem Sender aktiv ist.
⑨ Infrarot-Fenster
Während einer IR-Synchronisation am IR-Fenster des Senders ausrichten, um die Sender automatisch zu programmieren.
⑩ Sync-LED
◦ Blinkend: IR-Synchronisationsmodus ist aktiviert.
◦ Ein: Empfänger und Sender sind für IR-Synchronisation ausgerichtet.

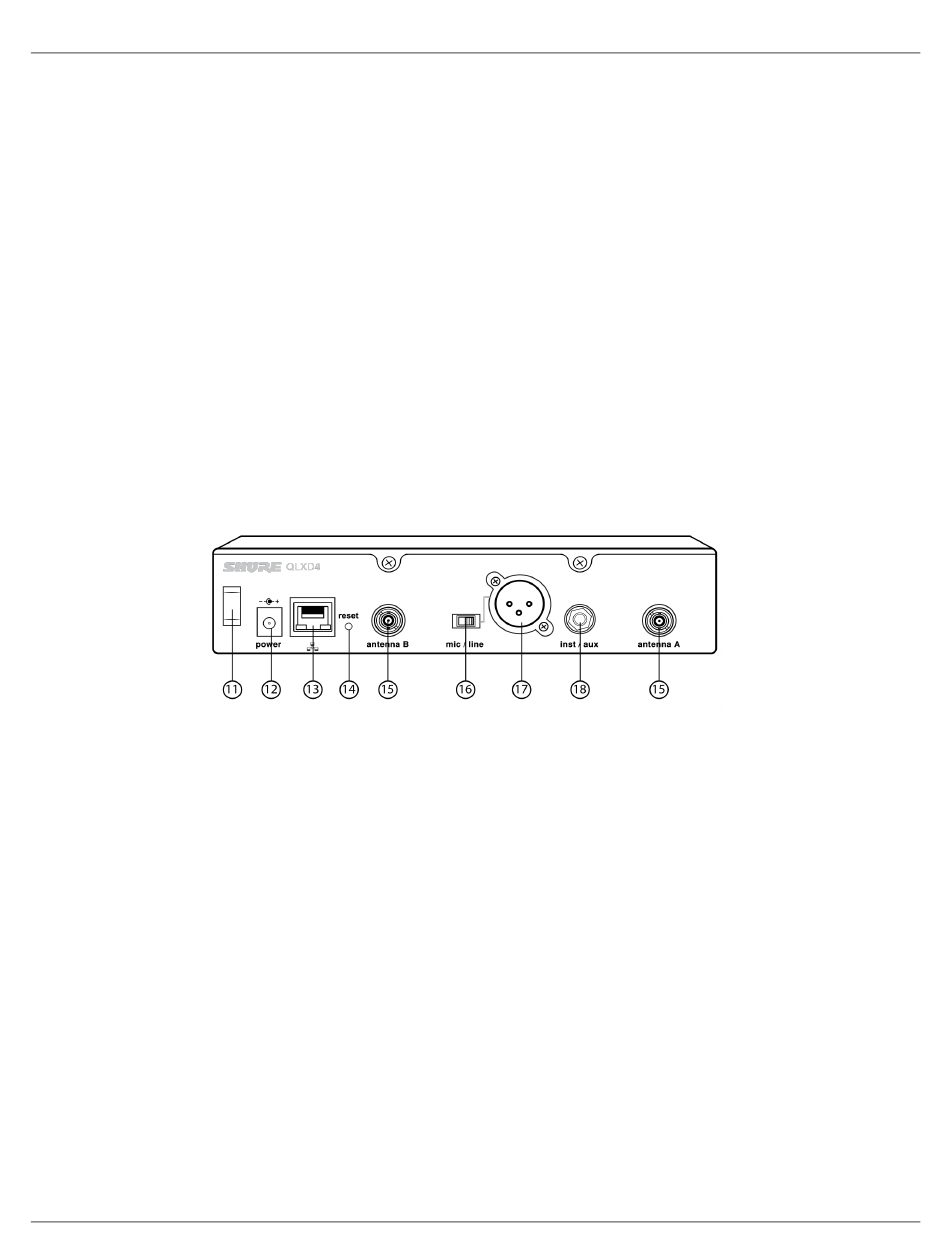

⑪ Netzkabel-Zugentlastung
Sichert das Netzkabel.
⑫ Anschluss für Netzteil
Verbindungsstelle für DC-Netzteil.
⑬ Ethernet-Anschluss
Zur Netzwerkverbindung.
◦ Gelbe LED (Netzwerkrate):
Aus = 10 Mbps; Ein = 100 Mbps
◦ Grüne LED (Netzwerkstatus):
aus = keine Netzwerkverbindung, ein = Netzwerkverbindung aktiv
blinkend = Rate entspricht dem Datenverkehrsvolumen
