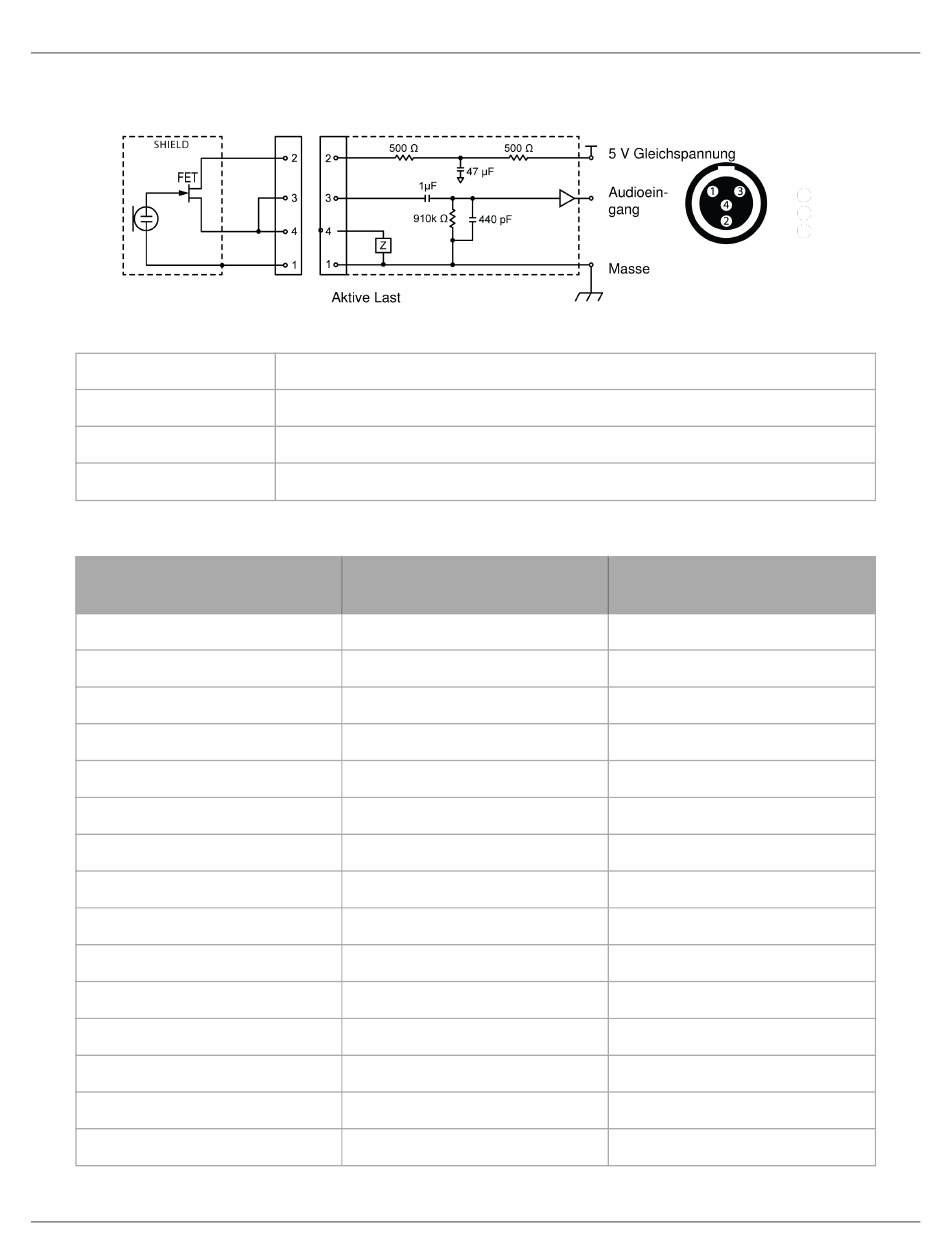

TA4M Anschlussdiagramm für Eingänge
①
②
③
④
Frequenzbereich und Senderausgangsleistung
Freq. band name
G50
G51
G52
G53
G62
H50
H51
H52
H53
J50
J51
JB
K51
K52
L50
Masse
Biasspannung
Audioeingang
Masse
Frequenzbereich ( MHz)
470 bis 534
470 bis 534
479 bis 534
470 bis 510
510 bis 530
534 bis 598
534 bis 598
534 bis 565
534 bis 598
572 bis 636
572 bis 636
806 bis 810
606 bis 670
606 bis 670
632 bis 696
Spannungsversorgung ( mW Effek-
tivwert )*
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
1 / 10
