⑭ Empfänger-Rücksetztaste
Drücken, um Voreinstellungen des Empfängers wiederherzustellen.
⑮ Antennenanschlüsse
BNC-Anschluss für Empfängerantennen
⑯ Mic/Line-Schalter
Stellt Ausgangspegel auf Mikrofon oder Line-Pegel ein.
⑰ XLR-Audioausgang
Symmetrisch (1: Masse, 2: Audio +, 3: Audio - )
⑱ 6,3-mm-Instrument/Zusatzausgang
Impedanzsymmetrisch (Spitze: Audio, Ring: kein Audio, Hals: Masse)

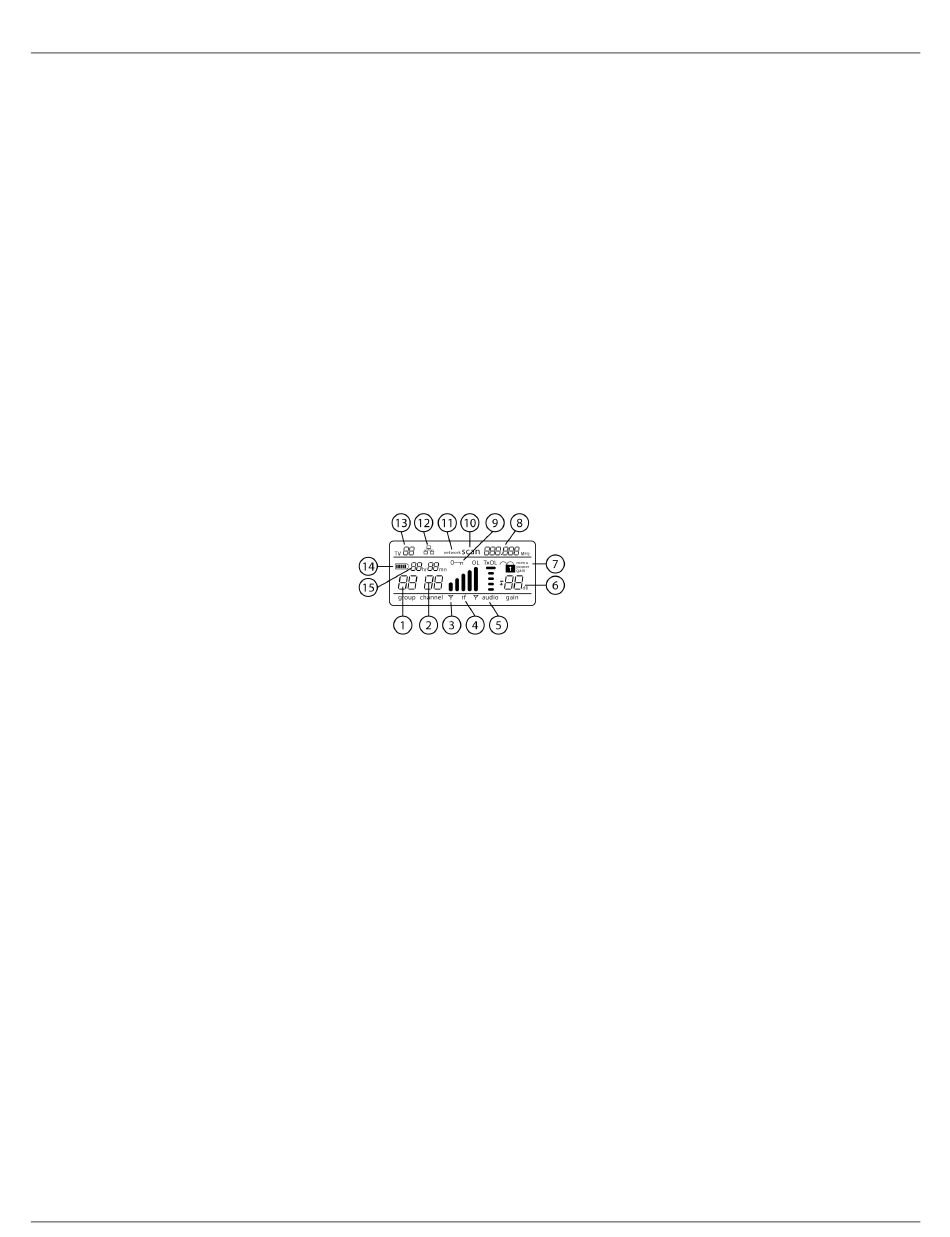

Empfängeranzeige
① Gruppe
Zeigt Gruppeneinstellung an.
② Kanal
Zeigt Kanaleinstellung an.
③ Anzeige für aktive Antenne
Leuchtet auf, um anzuzeigen, welche Antenne aktiv ist.
④ HF-Signalpegelanzeige
Anzahl der angezeigten Balken entspricht dem HF­Signalpegel – OL = Übersteuerung.
⑤ Audio-Pegelanzeige
Anzahl der angezeigten Balken entspricht dem Audiopegel.
◦ OL = leuchtet auf, wenn Empfänger-Audiolimiter aktiv ist, um Clipping (Übersteuern) zu verhindern
◦ TxOL = leuchtet auf, wenn Sendereingang übersteuert ist. Den Eingang des Mikrofons oder Instruments reduzieren, um
Übersteuerung zu verhindern.
⑥ Verstärkungspegel (Gain)
Zeigt die Gain-Einstellung am Empfänger in Schritten von 1 dB an.
