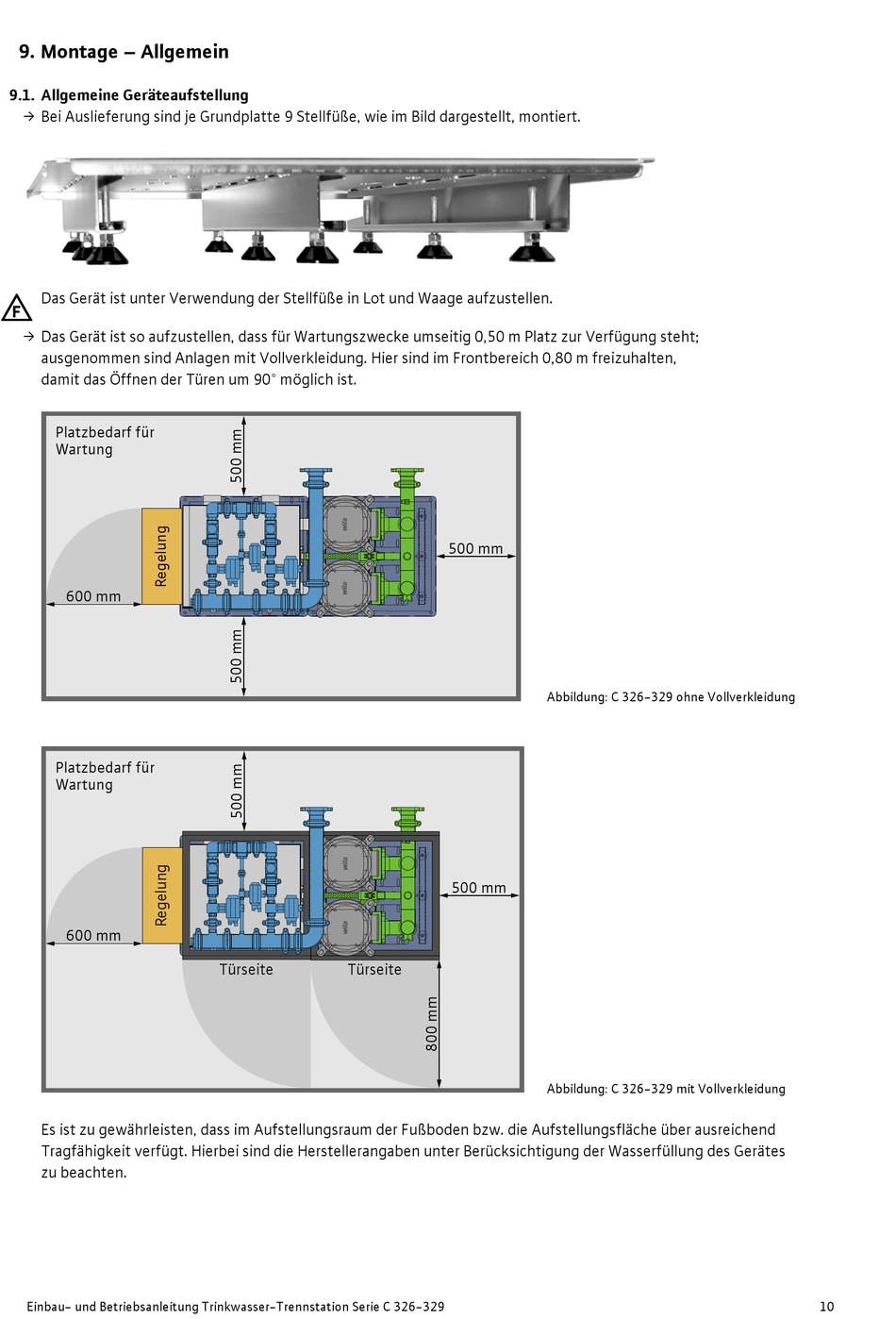

9. Montage – Allgemein
9.1. Allgemeine Geräteaufstellung
ƒ Bei Auslieferung sind je Grundplatte 9 Stellfüße, wie im Bild dargestellt, montiert.
Das Gerät ist unter Verwendung der Stellfüße in Lot und Waage aufzustellen.
ƒ Das Gerät ist so aufzustellen, dass für Wartungszwecke umseitig 0,50 m Platz zur Verfügung steht;
ausgenommen sind Anlagen mit Vollverkleidung. Hier sind im Frontbereich 0,80 m freizuhalten,
damit das Öffnen der Türen um 90° möglich ist.
Platzbedarf für
Wartung
600 mm
Platzbedarf für
Wartung
600 mm
Es ist zu gewährleisten, dass im Aufstellungsraum der Fußboden bzw. die Aufstellungsfläche über ausreichend
Tragfähigkeit verfügt. Hierbei sind die Herstellerangaben unter Berücksichtigung der Wasserfüllung des Gerätes
zu beachten.
Einbau- und Betriebsanleitung Trinkwasser-Trennstation Serie C 326-329
Türseite
Türseite
500 mm
Abbildung: C 326-329 ohne Vollverkleidung
500 mm
Abbildung: C 326-329 mit Vollverkleidung
10
