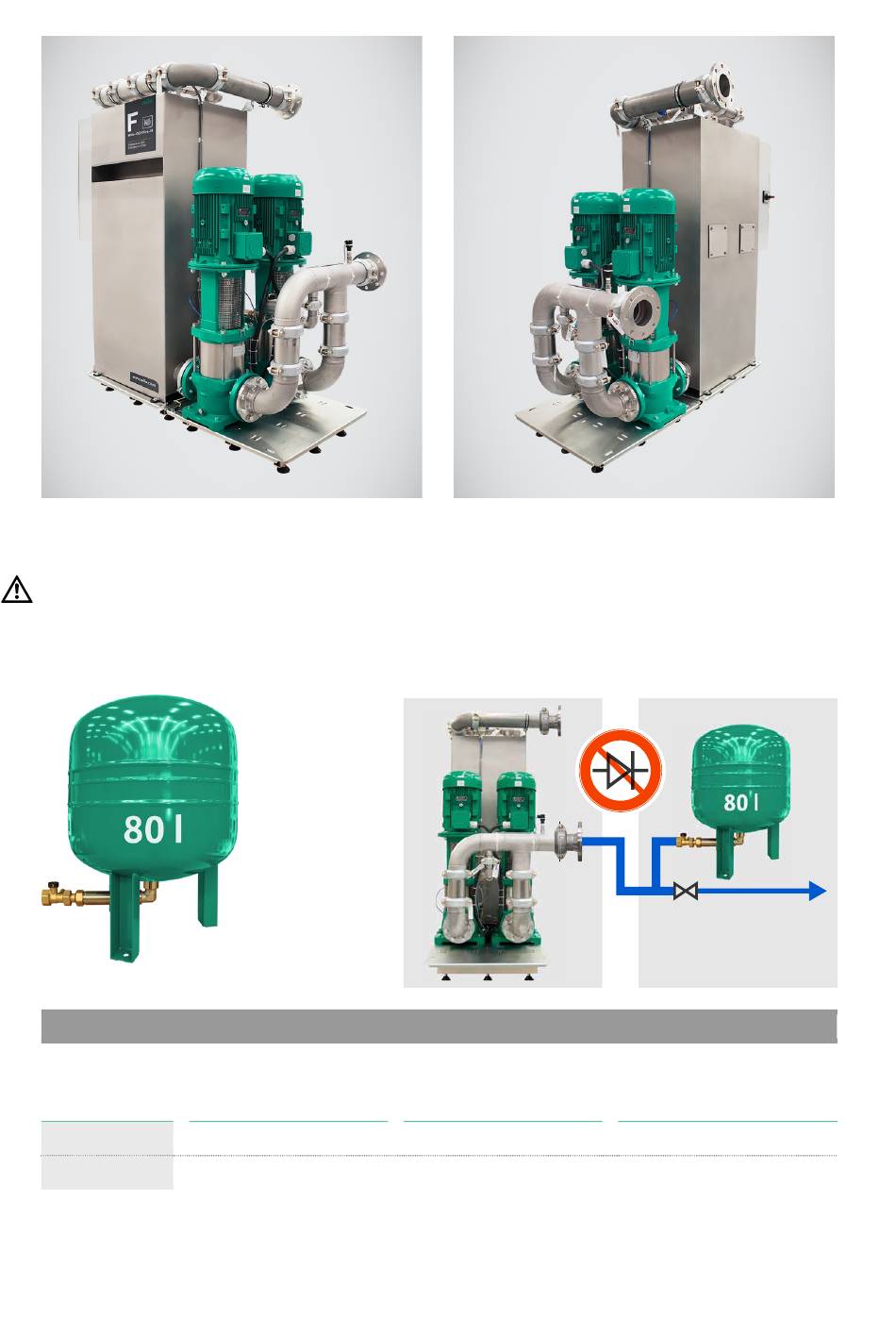

Frontansicht Anlage fertig montiert.
9.11. Membranausdehnungsgefäß
Bei Trinkwasser-Trennstationen ist ein Membranausdehnungsgefäß von mindestens 50 l im Betriebswassernetz
vorzusehen. Der Vordruck im Ausdehnungsgefäß ist auf 0,5 bar unterhalb des Einschaltdruckes einzustellen.
Die Einstellung erfolgt bei druckloser Verbindung zur Betriebswasserleitung (Einstellwert siehe Geräteaufschrift).
Der Trennstation sind keine Rückflussverhinderer nachzuschalten.
Abbildung: Membranausdehnungsgefäß 80 l
Größen der Ausdehnungsgefäße auf der Enddruckseite
Pumpeneinzel-
Leistung in kW
≤ 4 kW
≤ 22 kW
Bei bestehenden, großen Leitungsnetzen > 1000 m kann es wirtschaftlicher sein, größere Ausdehnungsgefäße, wie
vorstehend vorgeschlagen, einzusetzen.
Einbau- und Betriebsanleitung Trinkwasser-Trennstation Serie C 326-329
PN 10 ohne Anschluss
von Betriebswasser-
verbrauchern
50 l
50 l
Rückansicht Anlage fertig montiert.
PN 10 mit Anschluss
von Betriebswasser-
verbrauchern
50 l
80 l
PN 16 ohne / mit Anschluss
von Betriebswasser-
verbrauchern
80 l
80 l
