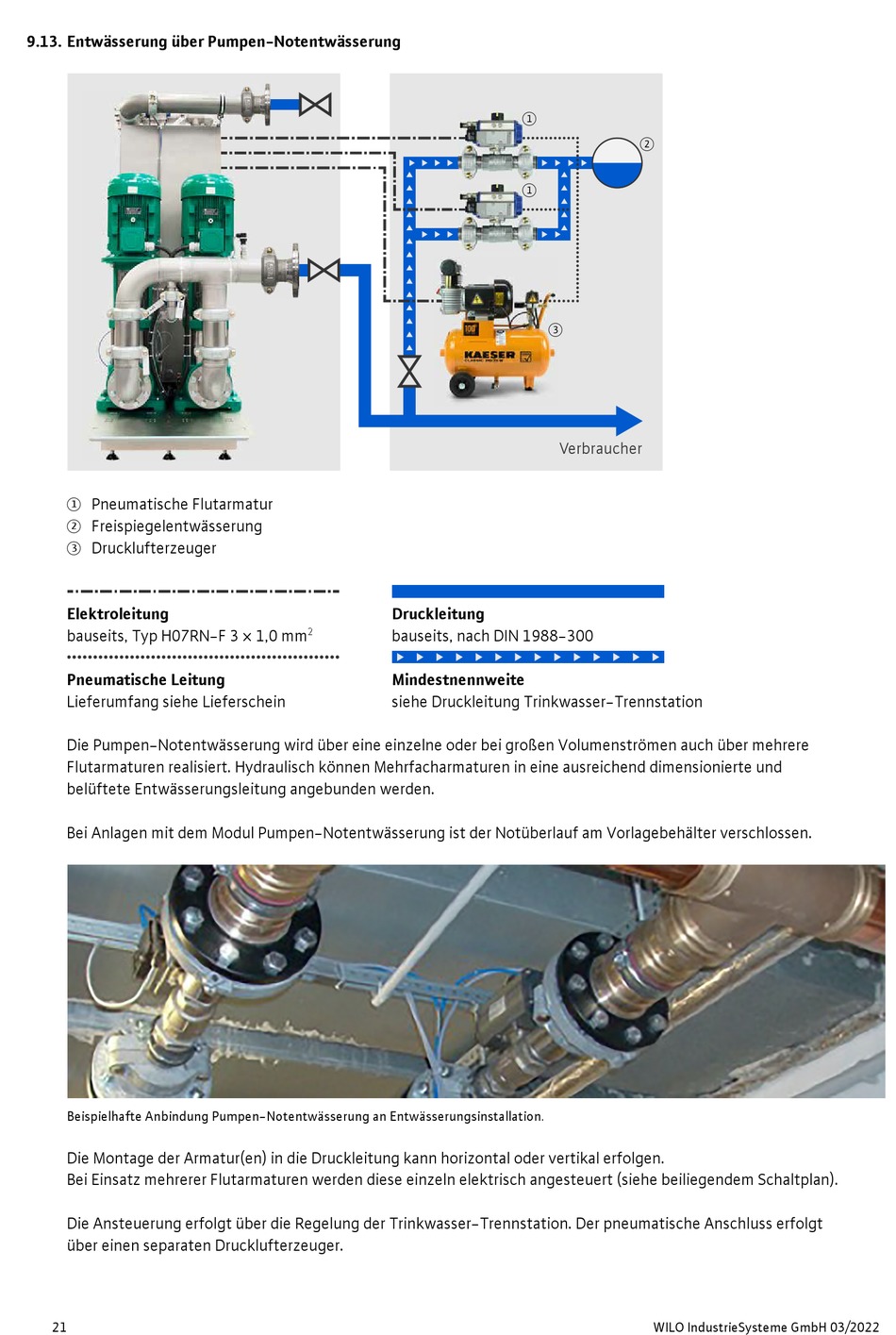

9.13. Entwässerung über Pumpen-Notentwässerung
Pneumatische Flutarmatur
›
Freispiegelentwässerung
œ
Drucklufterzeuger
ž
Elektroleitung
bauseits, Typ H07RN-F 3 × 1,0 mm
Pneumatische Leitung
Lieferumfang siehe Lieferschein
Die Pumpen-Notentwässerung wird über eine einzelne oder bei großen Volumenströmen auch über mehrere
Flutarmaturen realisiert. Hydraulisch können Mehrfacharmaturen in eine ausreichend dimensionierte und
belüftete Entwässerungsleitung angebunden werden.
Bei Anlagen mit dem Modul Pumpen-Notentwässerung ist der Notüberlauf am Vorlagebehälter verschlossen.
Beispielhafte Anbindung Pumpen-Notentwässerung an Entwässerungsinstallation.
Die Montage der Armatur(en) in die Druckleitung kann horizontal oder vertikal erfolgen.
Bei Einsatz mehrerer Flutarmaturen werden diese einzeln elektrisch angesteuert (siehe beiliegendem Schaltplan).
Die Ansteuerung erfolgt über die Regelung der Trinkwasser-Trennstation. Der pneumatische Anschluss erfolgt
über einen separaten Drucklufterzeuger.
21
Druckleitung
2
bauseits, nach DIN 1988-300
Mindestnennweite
siehe Druckleitung Trinkwasser-Trennstation
›
œ
›
ž
Verbraucher
WILO IndustrieSysteme
GmbH 03/2022
