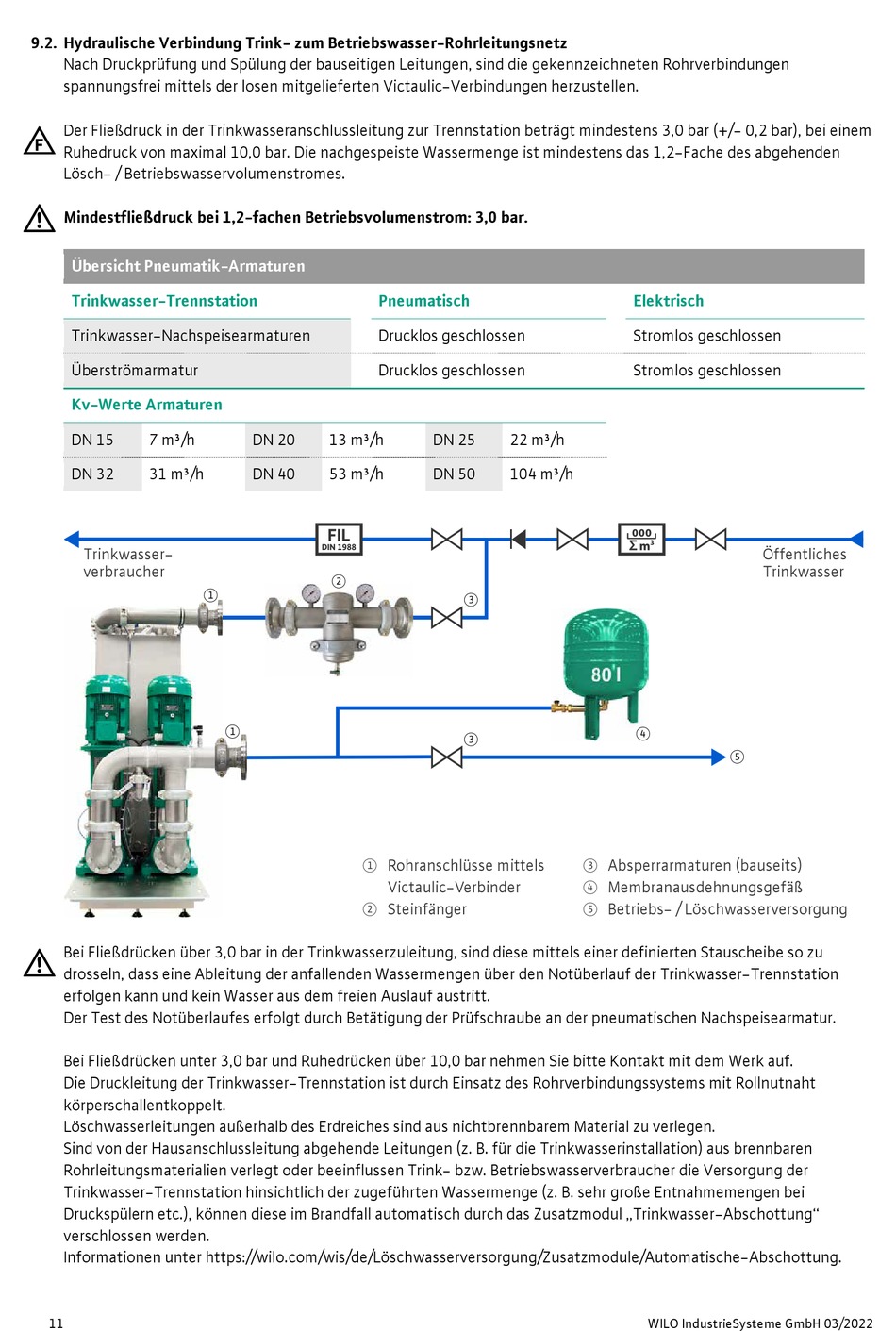

9.2. Hydraulische Verbindung Trink- zum Betriebswasser-Rohrleitungsnetz
Nach Druckprüfung und Spülung der bauseitigen Leitungen, sind die gekennzeichneten Rohrverbindungen
spannungsfrei mittels der losen mitgelieferten Victaulic-Verbindungen herzustellen.
Der Fließdruck in der Trinkwasseranschlussleitung zur Trennstation beträgt mindestens 3,0 bar (+/- 0,2 bar), bei einem
Ruhedruck von maximal 10,0 bar. Die nachgespeiste Wassermenge ist mindestens das 1,2-Fache des abgehenden
Lösch- / Betriebswasservolumenstromes.
Mindestfließdruck bei 1,2-fachen Betriebsvolumenstrom: 3,0 bar.
Übersicht Pneumatik-Armaturen
Trinkwasser-Trennstation
Trinkwasser-Nachspeisearmaturen
Überströmarmatur
Kv-Werte Armaturen
DN 15
7 m³/h
DN 32
31 m³/h
Trinkwasser-
verbraucher
Bei Fließdrücken über 3,0 bar in der Trinkwasserzuleitung, sind diese mittels einer definierten Stauscheibe so zu
drosseln, dass eine Ableitung der anfallenden Wassermengen über den Notüberlauf der Trinkwasser-Trennstation
erfolgen kann und kein Wasser aus dem freien Auslauf austritt.
Der Test des Notüberlaufes erfolgt durch Betätigung der Prüfschraube an der pneumatischen Nachspeisearmatur.
Bei Fließdrücken unter 3,0 bar und Ruhedrücken über 10,0 bar nehmen Sie bitte Kontakt mit dem Werk auf.
Die Druckleitung der Trinkwasser-Trennstation ist durch Einsatz des Rohrverbindungssystems mit Rollnutnaht
körperschallentkoppelt.
Löschwasserleitungen außerhalb des Erdreiches sind aus nichtbrennbarem Material zu verlegen.
Sind von der Hausanschlussleitung abgehende Leitungen (z. B. für die Trinkwasserinstallation) aus brennbaren
Rohrleitungsmaterialien verlegt oder beeinflussen Trink- bzw. Betriebswasserverbraucher die Versorgung der
Trinkwasser-Trennstation hinsichtlich der zugeführten Wassermenge (z. B. sehr große Entnahmemengen bei
Druckspülern etc.), können diese im Brandfall automatisch durch das Zusatzmodul „Trinkwasser-Abschottung"
verschlossen werden.
Informationen unter https://wilo.com/wis/de/Löschwasserversorgung/Zusatzmodule/Automatische-Abschottung.
11
DN 20
13 m³/h
DN 40
53 m³/h
FIL
DIN 1988
œ
›
›
›
œ
Pneumatisch
Drucklos geschlossen
Drucklos geschlossen
DN 25
22 m³/h
DN 50
104 m³/h
ž
ž
Rohranschlüsse mittels
Victaulic-Verbinder
Steinfänger
Elektrisch
Stromlos geschlossen
Stromlos geschlossen
Ÿ
¡
Absperrarmaturen (bauseits)
ž
Membranausdehnungsgefäß
Ÿ
Betriebs- / Löschwasserversorgung
¡
WILO IndustrieSysteme
Öffentliches
Trinkwasser
GmbH 03/2022
