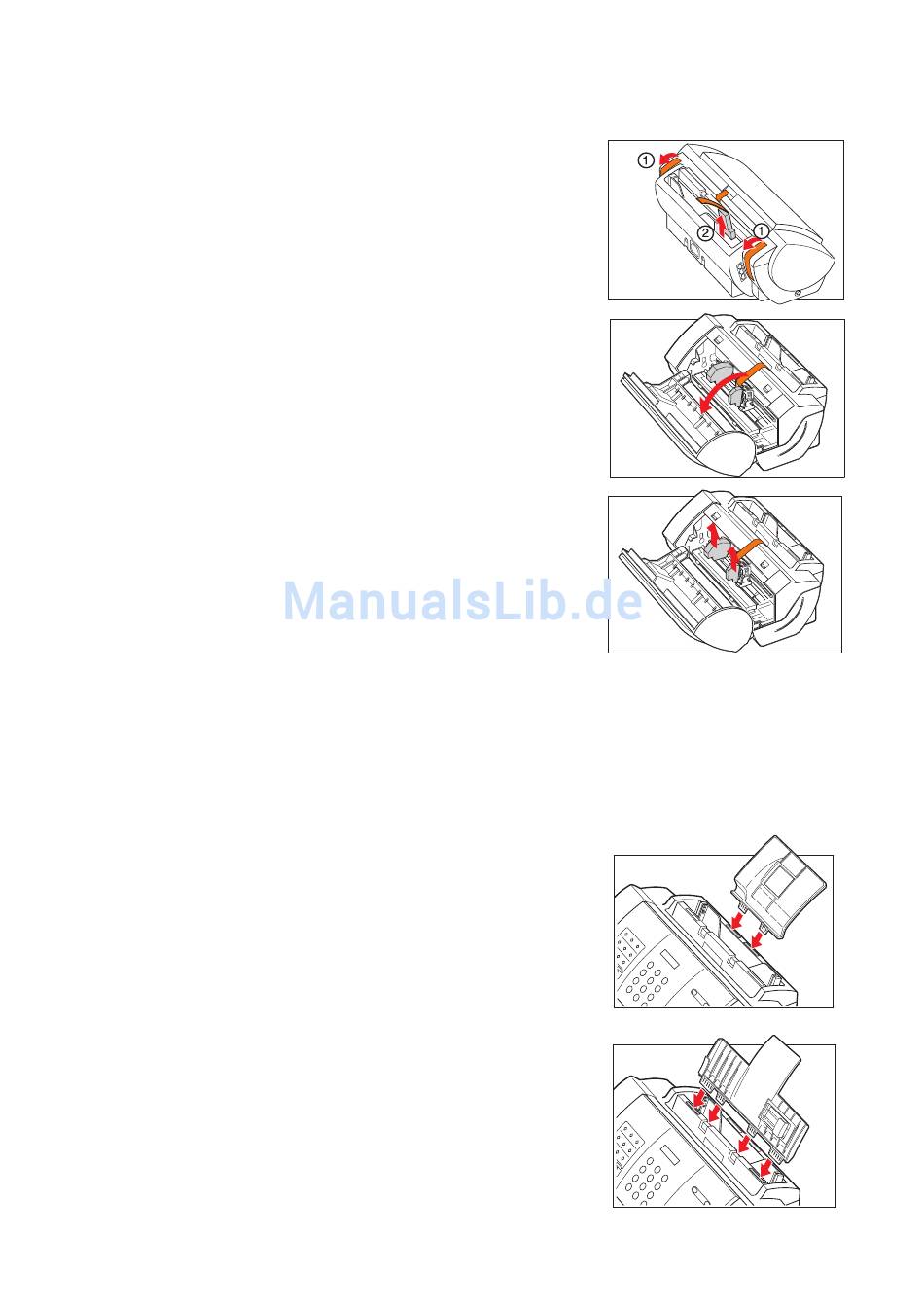

Transportsicherungen entfernen
1
Entfernen Sie alle Klebestreifen (1) von der Außenseite des
T-Fax 4200.
Bei dem Klebestreifen 2 entfernen Sie auch das daran ange-
klebte Stück Schaumstoff aus dem Papiereinzug.
2
Greifen Sie in die Griffmulde oberhalb des Displays und öff-
nen Sie die Druckerabdeckung mit leichten Zug nach vorn.
3
Ziehen Sie vorsichtig den Klebestreifen ab und entnehmen
Sie die Schaumstoffsicherung des Druckerschlittens und
das Distanzstück, das sich an der linken Seite im Inneren
des Faxgerätes befindet.
Schließen Sie die Druckerabdeckung wieder. Drücken Sie
sie vorsichtig an, bis sie hörbar einrastet.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Zubehör-Komponenten anbringen
Für den Transport sind Teile Ihres T-Fax 4200 getrennt vom Gerät verpackt. Bevor Sie Ihr T-Fax auf-
stellen und in Betrieb nehmen können, müssen Sie diese Teile anbringen. Das geht sehr einfach.
Papier- und Dokumentenstütze anbringen
Bringen Sie zunächst die Papierstütze des Papierfachs an.
Halten Sie dafür die Stütze mit der Wölbung nach hinten
und stecken Sie die Nasen der Stütze in die Öffnungen an
dem hinteren Schacht (von dem Bedienfeld aus betrachtet)
des Faxgerätes.
Wenden Sie keine Gewalt an. Sollten die Nasen nicht in die
Öffnungen passen, halten Sie wahrscheinlich die Stütze ver-
kehrt herum (die Wölbung in Richtung Faxgerät).
Bringen Sie danach die Dokumentenstütze mit den Führun-
gen für die Dokumente an.
Stecken Sie dafür die beiden außen liegenden Nasen der
Dokumentenstütze in die beiden äußeren Schlitze des vor-
deren Schachtes. Dadurch kommen die beiden mittleren
Nasen in die Ausparungen zu liegen.
Wenden Sie keine Gewalt an.
6
