6
FCB400, FCH400 CORIOLIS MASSE-DURCHFLUSSMESSER | DS/FCB400/FCH400-DE REV. O
—
... Allgemeine Daten
Abfüllfunktion FillMass
Nur bei FCB450 / FCH450
1 Vorlagebehälter
2 Messwertaufnehmer
3 Abfüllung Start / Stopp (Digitaleingang oder Feldbus)
4 Füllventil
5 Abfüllbehälter

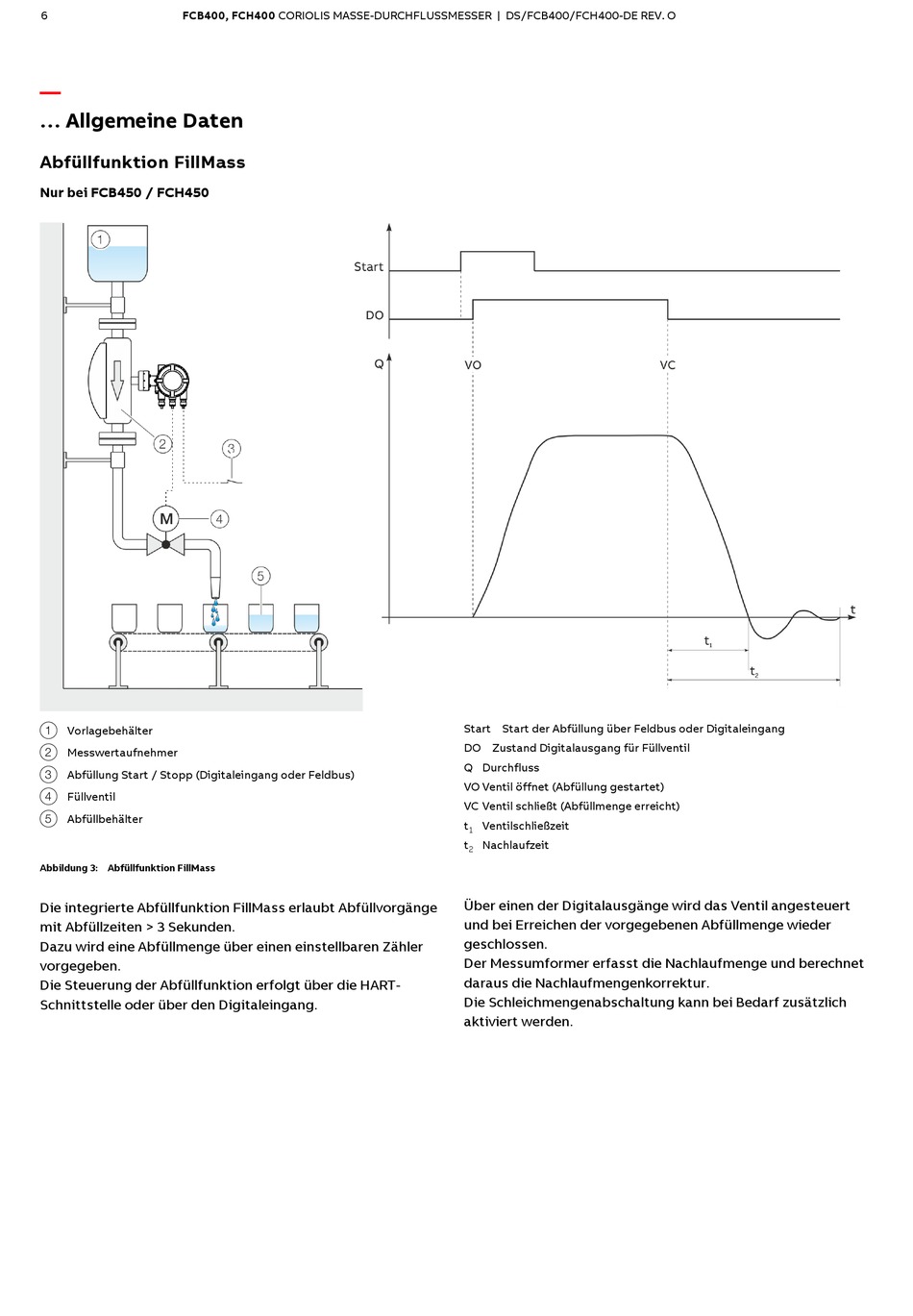

Abbildung 3: Abfüllfunktion FillMass
Die integrierte Abfüllfunktion FillMass erlaubt Abfüllvorgänge
mit Abfüllzeiten > 3 Sekunden.
Dazu wird eine Abfüllmenge über einen einstellbaren Zähler
vorgegeben.
Die Steuerung der Abfüllfunktion erfolgt über die HART-
Schnittstelle oder über den Digitaleingang.
Start Start der Abfüllung über Feldbus oder Digitaleingang
DO Zustand Digitalausgang für Füllventil
Q Durchfluss
VO Ventil öffnet (Abfüllung gestartet)
VC Ventil schließt (Abfüllmenge erreicht)
t
Ventilschließzeit
1
t
Nachlaufzeit
2
Über einen der Digitalausgänge wird das Ventil angesteuert
und bei Erreichen der vorgegebenen Abfüllmenge wieder
geschlossen.
Der Messumformer erfasst die Nachlaufmenge und berechnet
daraus die Nachlaufmengenkorrektur.
Die Schleichmengenabschaltung kann bei Bedarf zusätzlich
aktiviert werden.
