Siemens SIMATIC NET S7-1200 Betriebsanleitung Seite 98

Technische Daten
7.2 Belegung der Buchse für die externe Spannungsversorgung
Technische Daten
Verlustwirkleistung (typisch)
Zulässige Umgebungsbedingungen
Umgebungstemperatur
Relative Luftfeuchte
Bauform, Maße und Gewicht
Baugruppenformat
Schutzart
Gewicht
• Nettogewicht
• Gewicht inklusive Verpackung
Abmessungen (B x H x T)
Montagemöglichkeiten
Weitere Funktionen und Leistungsdaten finden Sie im Kapitel Anwendung und Funktionen
(Seite 13).
7.2 Belegung der Buchse für die externe Spannungsversorgung
Bild 7-1
98
Aus DC 24 V (extern)
Aus dem S7‑1200-Rückwandbus
Während Betrieb bei waagerech‐
tem Aufbau des Baugruppenträ‐
gers (Hutschiene waagerecht)
Während Betrieb bei senkrech‐
tem Aufbau des Baugruppenträ‐
gers (Hutschiene senkrecht)
Während Lagerung
Während Transport
Während Betrieb
Kompaktbaugruppe S7‑1200, einfach breit
IP20
• 133 g
• 170 g
30 x 100 x 75 mm
• 35 mm DIN-Hutschiene
• Schalttafel

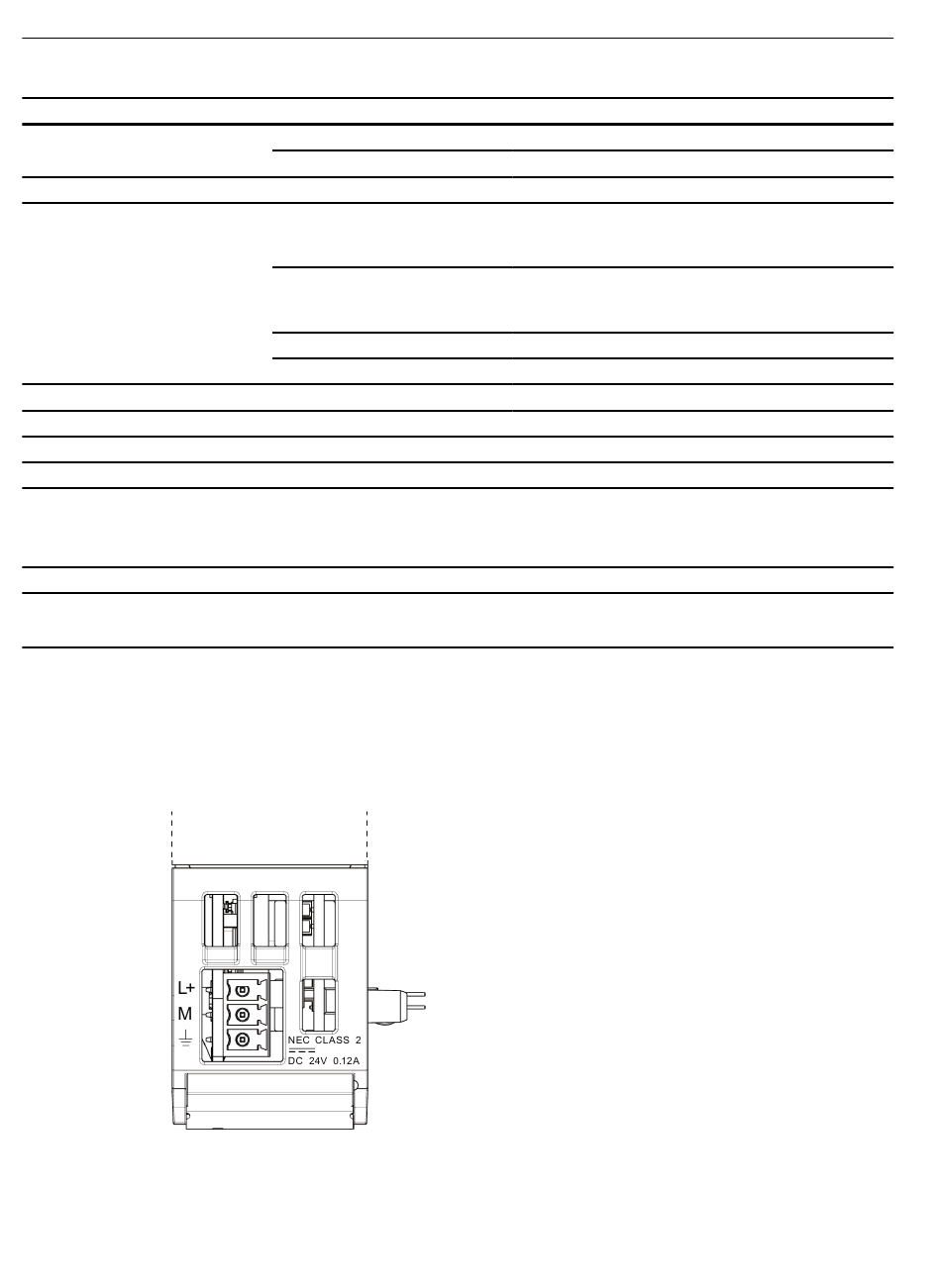

Buchse für die externe Spannungsversorgung DC 24 V (Draufsicht)
1,8 W
0,5 W
-20 °C ... +70 °C
-20 °C ... +60 °C
-40 °C ... +70 °C
-40 °C ... +70 °C
≤ 95 % bei 25 °C, ohne Kondensation
Betriebsanleitung, 05/2024, C79000-G8900-C311-05
SIMATIC CP 1242-7 GPRS V2
