LEDs und Anschlüsse
2.1 Öffnen der Gehäuseabdeckungen
Lage der Anzeigeelemente und der elektrischen Anschlüsse
Die LEDs für die detaillierte Anzeige der Baugruppenzustände befinden sich hinter der oberen
Gehäuseklappe der Baugruppe.
Die Buchse für die Spannungsversorgung befindet sich auf der Oberseite der Baugruppe.
Der Anschluss für die externe Antenne befindet sich auf der Unterseite der Baugruppe.
Öffnen der Gehäuseabdeckungen
Öffnen Sie die obere bzw. untere Gehäuseklappe, indem Sie diese wie in der Abbildung nach
unten bzw. oben drehen. Die Gehäuseklappen sind hierfür zu einem Griff verlängert.

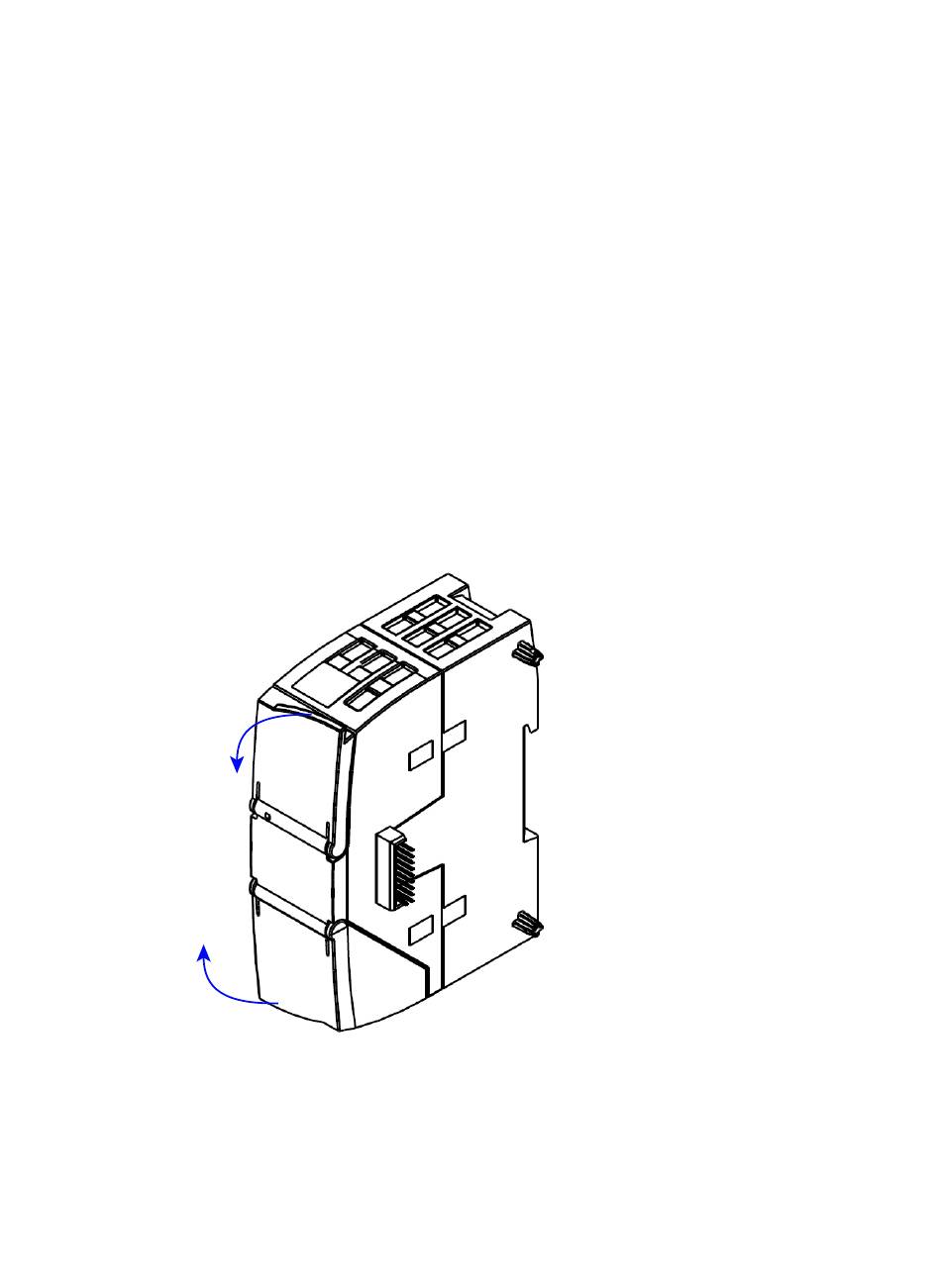

Bild 2-1
