LEDs und Anschlüsse
2.2 LEDs
2.2 LEDs
LEDs der Baugruppe
Der CP besitzt folgende LEDs zur Zustandsanzeige:
• LED "DIAG" auf der Frontplatte
Die immer sichtbare LED "DIAG" zeigt die Grundzustände der Baugruppe an.
• LEDs unter der oberen Gehäuseklappe
Diese LEDs zeigen weitere Details zum Zustand der Baugruppe an.

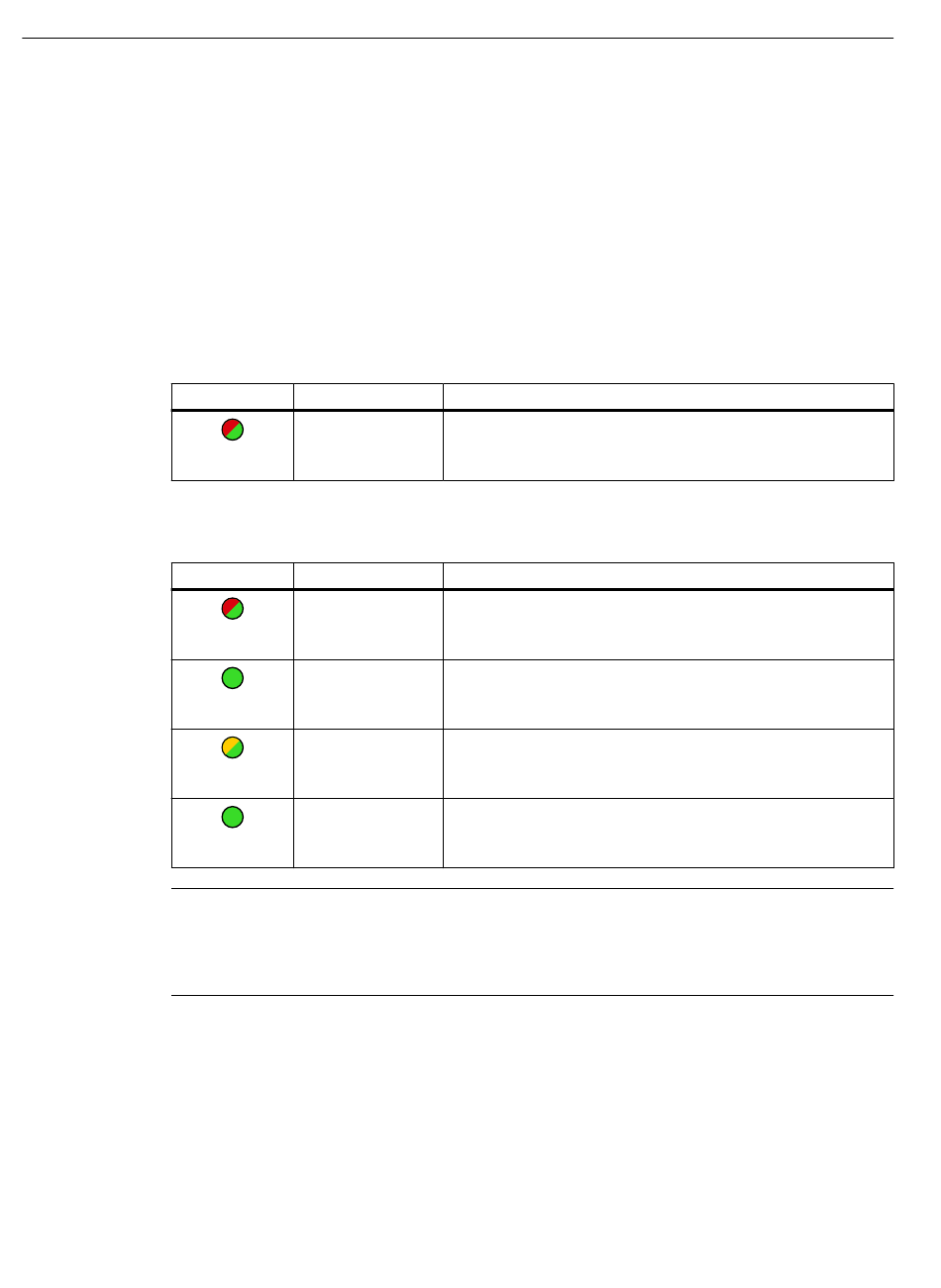

Tabelle 2-1
LED / Farben
Tabelle 2-2
LED / Farben
gelb / grün
Hinweis
LED-Farben beim Anlauf der Baugruppe
Beim Anlauf der Baugruppe leuchten alle LEDs für kurze Zeit auf. Mehrfarbige LEDs zeigen dabei
eine Mischfarbe. In diesem Moment ist die Farbe der LEDs nicht eindeutig.
26
LED auf der Frontplatte
Bezeichnung
DIAG
rot / grün
LEDs unter der oberen Gehäuseklappe
Bezeichnung
NETWORK
rot / grün
CONNECT
grün
SIGNAL QUALITY
TELESERVICE
grün
Bedeutung
Grundzustand der Baugruppe
Bedeutung
Zustand der Verbindung mit dem Mobilfunknetz
Zustand der Verbindung mit der Zentrale
Signalqualität des Mobilfunknetzes
Zustand der TeleService-Verbindung
Betriebsanleitung, 05/2024, C79000-G8900-C311-05
SIMATIC CP 1242-7 GPRS V2
