Abmessungen für die Montage

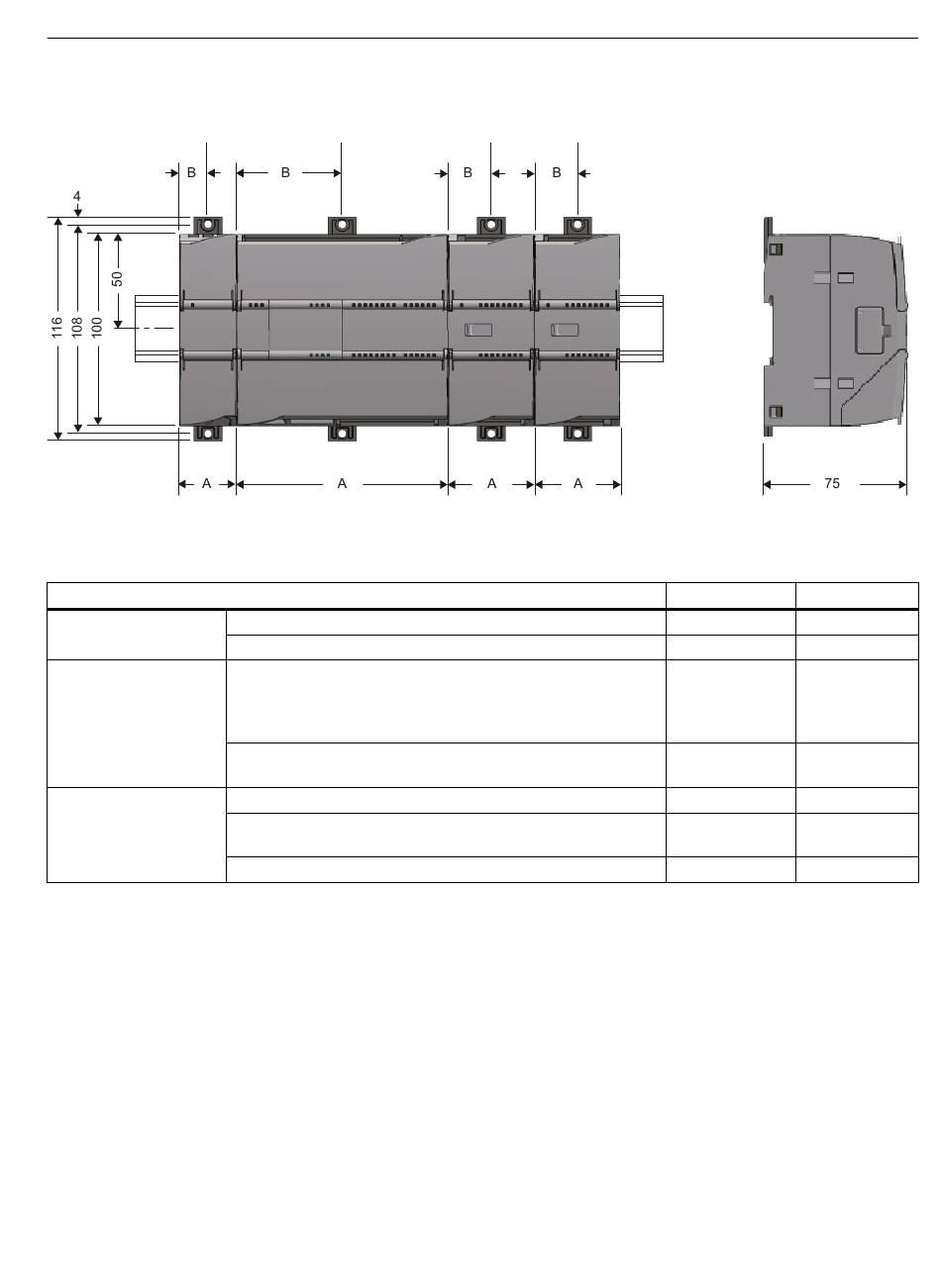

Bild 3-1 Einbaumaße der S7-1200
Tabelle 3-1 Abmessungen für die Montage (mm)
S7‑1200-Geräte
CPU
(Beispiele)
Signalmodule
(Beispiele)
Kommunikations-
Schnittstellen
(Beispiele)
* Breite B: Maß zwischen Gehäusekante und Mitte der Bohrung der Hutschienenklemme
Hutschienenklemmen
Alle CPUs, SMs, CMs und CPs können auf der DIN-Hutschiene im Schaltschrank montiert werden.
Verwenden Sie die herausziehbaren Hutschienenklemmen für die Befestigung des Geräts auf
der Hutschiene. Diese Klemmen rasten auch in herausgezogener Position ein, um den Einbau
des Geräts in einer Schalttafel zu ermöglichen. Das Innenmaß der Bohrung der
Hutschienenklemmen beträgt 4,3 mm.
SIMATIC CP 1242-7 GPRS V2
Betriebsanleitung, 05/2024, C79000-G8900-C311-05
CPU 1211C, CPU 1212C
CPU 1214C
8 oder 16 digitale E/A
2, 4 oder 8 analoge E/A
Thermoelement, 4 oder 8 E/A
RTD, 4 E/A
16 analoge E/A
RTD, 8 E/A
CM 1241 RS232 / CM 1241 RS485
CM 1243‑5 (PROFIBUS-Master)
CM 1242‑5 (PROFIBUS-Slave)
CP 124x‑7
Montage, Anschluss, Inbetriebnahme, Demontage
3.3 Montieren, anschließen und in Betrieb nehmen
Breite A
90 mm
110 mm
45 mm
70 mm
30 mm
30 mm
30 mm
Breite B *
45 mm
55 mm
22,5 mm
35 mm
15 mm
15 mm
15 mm
