Montage, Anschluss, Inbetriebnahme, Demontage
3.3 Montieren, anschließen und in Betrieb nehmen
Vorgehensweise zur Montage und Inbetriebnahme
ACHTUNG
Einbaulage
Die Montage muss so erfolgen, dass die oberen und unteren Lüftungsschlitze der Baugruppe
nicht verdeckt werden und eine gute Durchlüftung möglich ist. Ober- und unterhalb des Geräts
muss ein Freiraum von 25 mm für die Luftzirkulation als Schutz vor Überhitzung eingehalten
werden.
Beachten Sie die Abhängigkeit des zulässigen Temperaturbereichs von der Einbaulage. Die
zulässigen Temperaturbereiche finden Sie im Kapitel Technische Daten des CP (Seite 97).

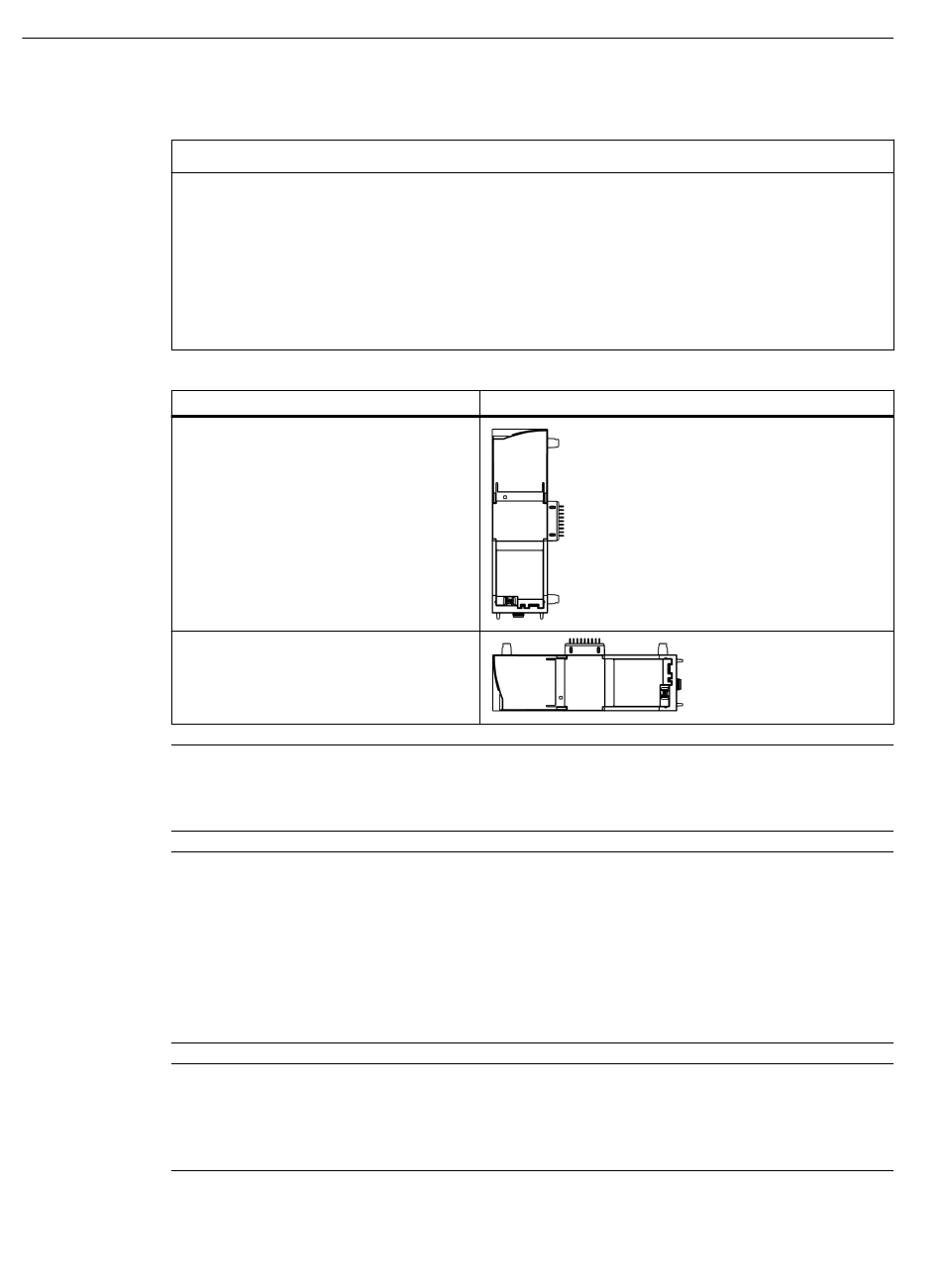

Aufbau des Baugruppenträgers
Waagerechter Aufbau des Baugruppenträ‐
gers
Senkrechter Aufbau des Baugruppenträ‐
gers
Hinweis
Anschluss im spannungslosen Zustand
Verdrahten Sie die S7-1200 nur im spannungslosen Zustand.
Hinweis
Spannungsversorgung aus den Spannungsausgängen der CPU
Die externe Spannungsversorgung des CP muss aus den Spannungsausgängen der CPU gespeist
werden.
Beachten Sie die maximale Belastbarkeit der Spannungsausgänge der CPU.
Daten zur Stromaufnahme und Verlustwirkleistung des CP finden Sie im Kapitel Technische
Daten des CP (Seite 97).
Hinweis
Ausschalten der Station bei Ziehen/Stecken des CP
Trennen Sie nicht alleine die Versorgungsspannung des CP. Schalten Sie immer die
Versorgungsspannung der ganzen Station aus.
38
Einbaulage des CP
