2.3 Elektrische Anschlüsse
2.3.1 Funkschnittstelle
Funkschnittstelle für das Mobilfunknetz
Für die Kommunikation im Mobilfunknetz ist eine externe Antenne erforderlich. Diese wird über
die SMA-Buchse des CP angeschlossen. Die SMA-Buchse befindet sich hinter der unteren
Frontklappe des CP.
Die zugelassene Antenne finden Sie im Kapitel Antennen (Seite 111).
Spannungsversorgung
Die 3-polige Buchse für die externe Spannungsversorgung DC 24 V befindet sich auf der
Oberseite der Baugruppe. Der passende Stecker ist Teil des Lieferumfangs.
Die Pin-Belegung der Buchse finden Sie im Kapitel Belegung der Buchse für die externe
Spannungsversorgung (Seite 98).

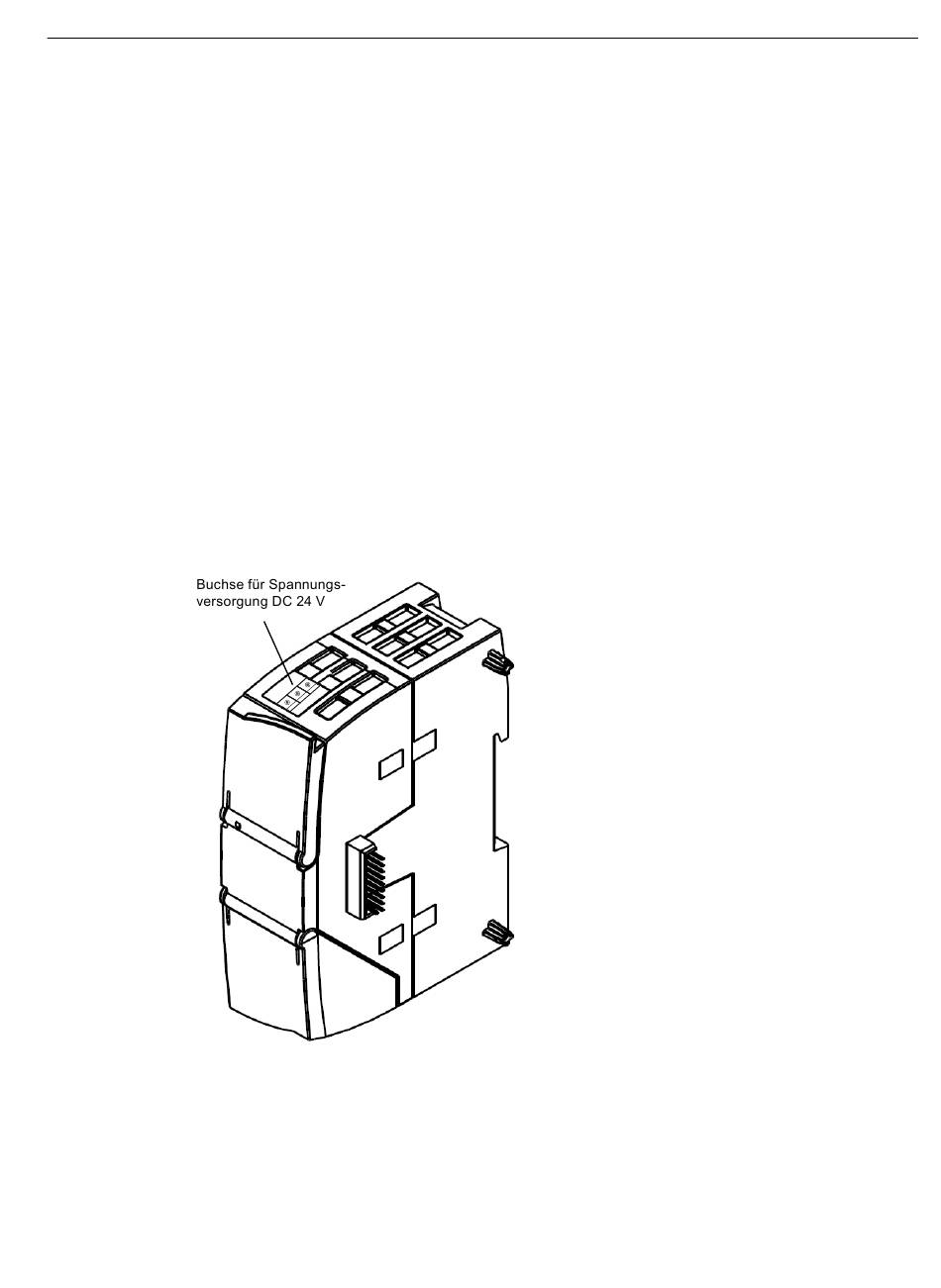

Bild 2-2
Weitere Informationen zu den elektrischen Anschlüssen
Technische Details zu den elektrischen Anschlüssen finden Sie im Kapitel Technische Daten
(Seite 97).
SIMATIC CP 1242-7 GPRS V2
Betriebsanleitung, 05/2024, C79000-G8900-C311-05
Anschlussbuchse für die Spannungsversorgung DC 24 V
