13. Bedienung
13. Bedienung

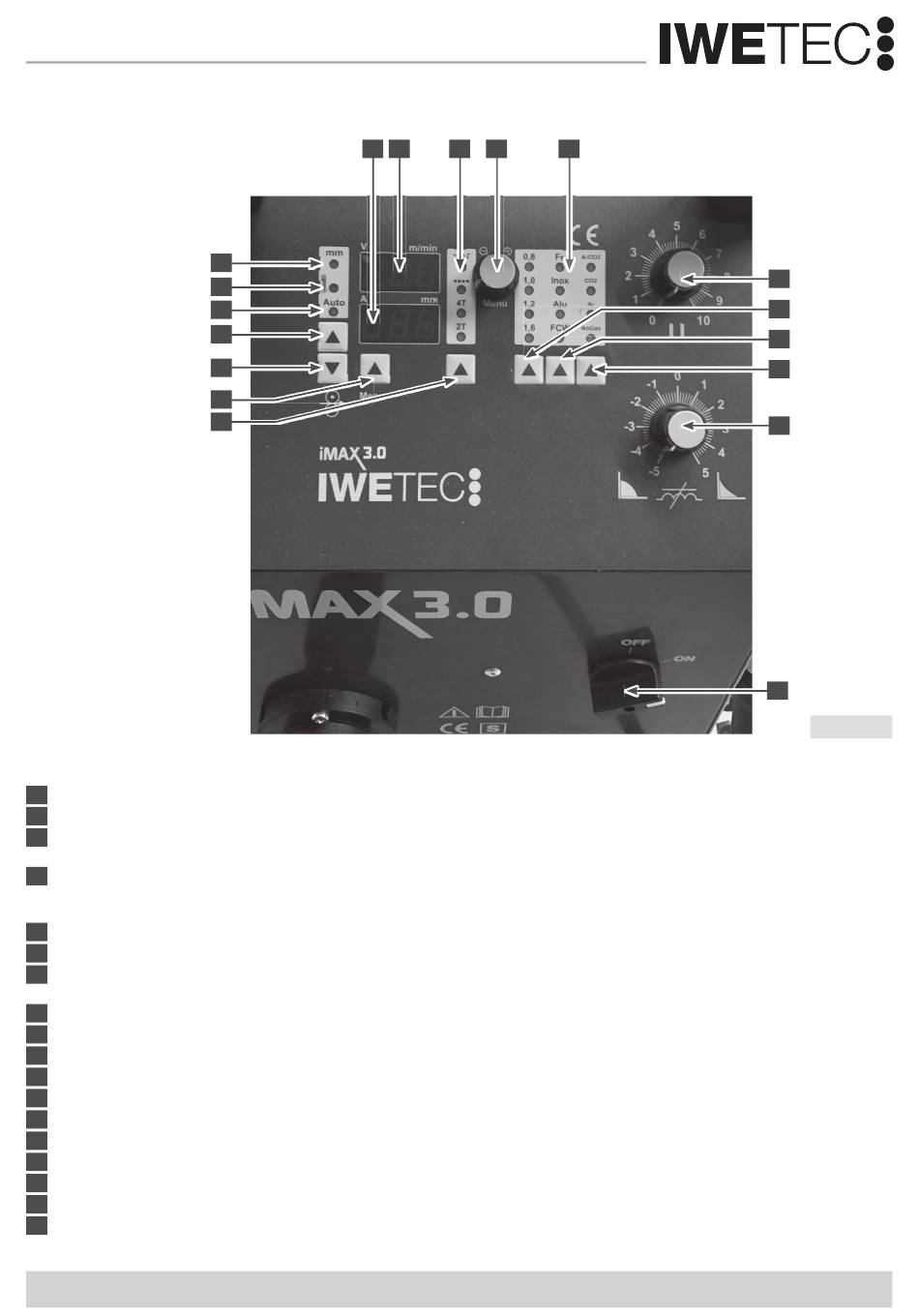

13.1 Bedienpanel
1
- Taste Hand-/Automatikmodus; leuchtet LED 16 ist der Automatikmodus, Schweißen mit Synergiekurven, aktiviert.
2
- Taste Drahteinfädeln (siehe Kapitel 12).
3
- Anzeige 1, Schweißspannung/Drahtvorschubgeschwindigkeit; Anzeige der Schweißspannung. Beim Schweißen wird der aktuelle Wert der Schweißspannung
angezeigt. Drücken des Encoders zeigt die Drahtvorschubgeschwindigkeit.
4
- Anzeige 2, Synergie/Schweißstrom/ elative Drahtvorschubgeschwindigkeit; Ampereanzeige. Im Automatikmodus wird durch Drehung am Encoder 12 die
relative Abweichung der Drahtvorschubgeschwindigkeit zur Schweißkurve angezeigt. Anzeige der Menüeinstellungen. Beim Schweißen wird der aktuelle Wert
des Schweißstroms angezeigt. Drücken des Encoders zeigt die Materialstärke.
5
- Taste Menüeinstellungen; Aufruf der Menüeinstellungen.
6
- Taste Betriebsart Brennertaster; 2-, 4-Takt, Punkt-, Intervallschweißen.
7
- Encoder; Drehknopf zum Einstellen der Drahtvorschubgeschwindigkeit und Werte im Menü, Druckknopf zur Anzeige der Drahtvorschubgeschwindigkeit und
Materialstärke.
8
- Taste für die Synergiekurven, Auswahl Durchmesser; im Automatikmodus, zur Auswahl des Drahtdurchmessers.
9
- Taste für die Synergiekurven, Material; im Automatikmodus, zur Auswahl des Schweißzusatzwerkstoffs.
10
- Taste für die Synergiekurven, Gas; im Automatikmodus, zur Auswahl des Schutzgases.
11
- Drehregler Schweißspannung; im Automatikmodus: Einstellung der Schweißenergie. Im Handmodus: Einstellung der Schweißspannung.
12
- Drehregler Schweißdrossel; zur Anpassung der Schweißdrossel.
13
- LED-Feld, Brennerbetriebsarten; von oben nach unten: Intervall-, Punkt-, 2-Takt-, 4-Takt-Schweißen.
14
- LED-Feld, Synergiekurven; Anzeige des gewählten Drahtdurchmessers, Schweißzusatzwerstoffs und Schutzgas.
15
- LED, mm; Anzeige 2 zeigt die Materialstärke in mm an.
16
- LED, Überlastanzeige; LED leuchtet bei thermischer Überlastung.
17
- LED, Automatik/Synergiemodus, LED leuchtet im Automatikmodus.
18
- Hauptschalter Ein/Aus.
4
15
16
17
1
2
5
6
3
13
7
14
DEUTSCH
11
8
9
10
12
18
Abbildung 6
