nilan VP 18 M2 Montageanleitung Seite 7

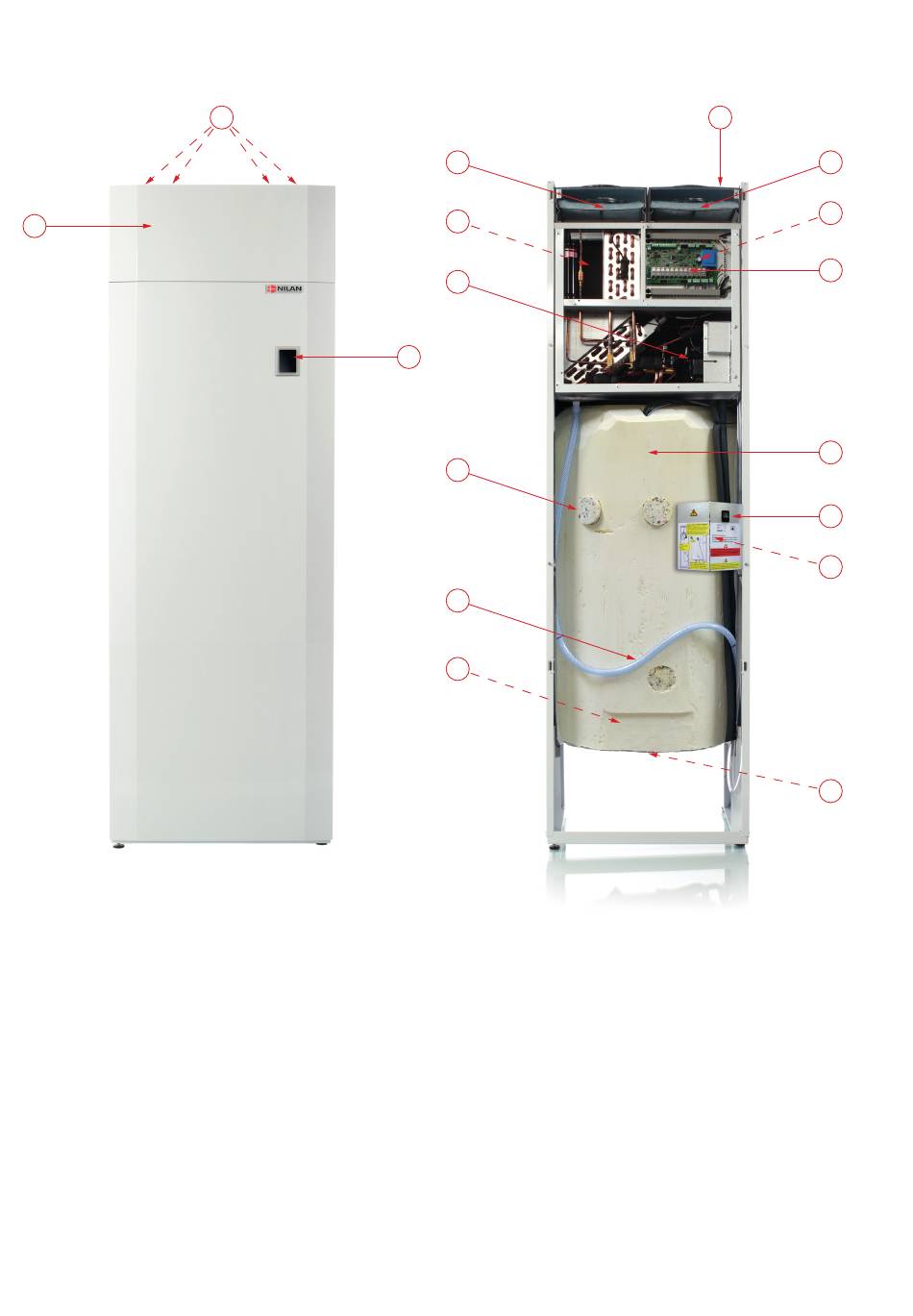

Das Gerät
2
1. Kanalanschlüsse
2. Tür für Filterwechsel
3. Außenluftfilter (hier wird der Pollenfilter positioniert)
4. Abluftfilter
5. Abluft Ventilatoren
6. Zuluft Ventilatoren
7. Wärmepumpe
8. Automatik CTS602
9. 180 l Warmwasserbehälter
10. 1,5 kW Elektro Zusatzheizung (mit Überhitzungsschutz)
1
3
5
7
16
13
11
12
11. Kondenswasserablauf mit Siphon
12. Solarwendel (nur SOL Ausführung)
13. Elektronisch überwachte Opferanode
14. Sanitäre Anschlüsse
15. Notbetrieb (Warmwasser)
16. Bedienungspanel (Touch-Panel)
17. 8-poliger Stecker
7
17
4
6
8
9
15
10
14
