nilan VP 18 M2 Montageanleitung Seite 13

HMI Bedienungspanel
Verlegung des Bedienungspanels
Das Bedienungspanel ist werkseitig an der Front des Geräts montiert. Es ist wichtig, dass sich das Bedienungspanel an einer sichtbaren
Stelle befindet, damit der Benutzer den Vorgang verfolgen kann und sich möglicher Probleme bewust werden kann, z.B. Filteralarm.
Daher kann es erforderlich sein, das Bedienungspanel an einen anderen Ort zu versetzen.
Für die Abdeckung der Loch im Front, in dem das Bedienungspanel montiert waren, kann eine Abdeckplatte erworben werden.
Das Kabel vom 8-poligen Stecker, für den Anschluss des Bedienungspanel, liegt lose im Gerät, und müssen mit der Platine verbunden
werden (gemäß Schaltplan), wo das Kabel von der Frontmontage entfernt werden muss.
Nilan bietet Verbindungskabel mit RJ12-Steckern von 10 bzw. 20 m Länge an. Es ist auch möglich, ein Kabel mit einer Länge von bis zu
50 m anzupassen. Ein Standard Lan Kabel wird verwendet.

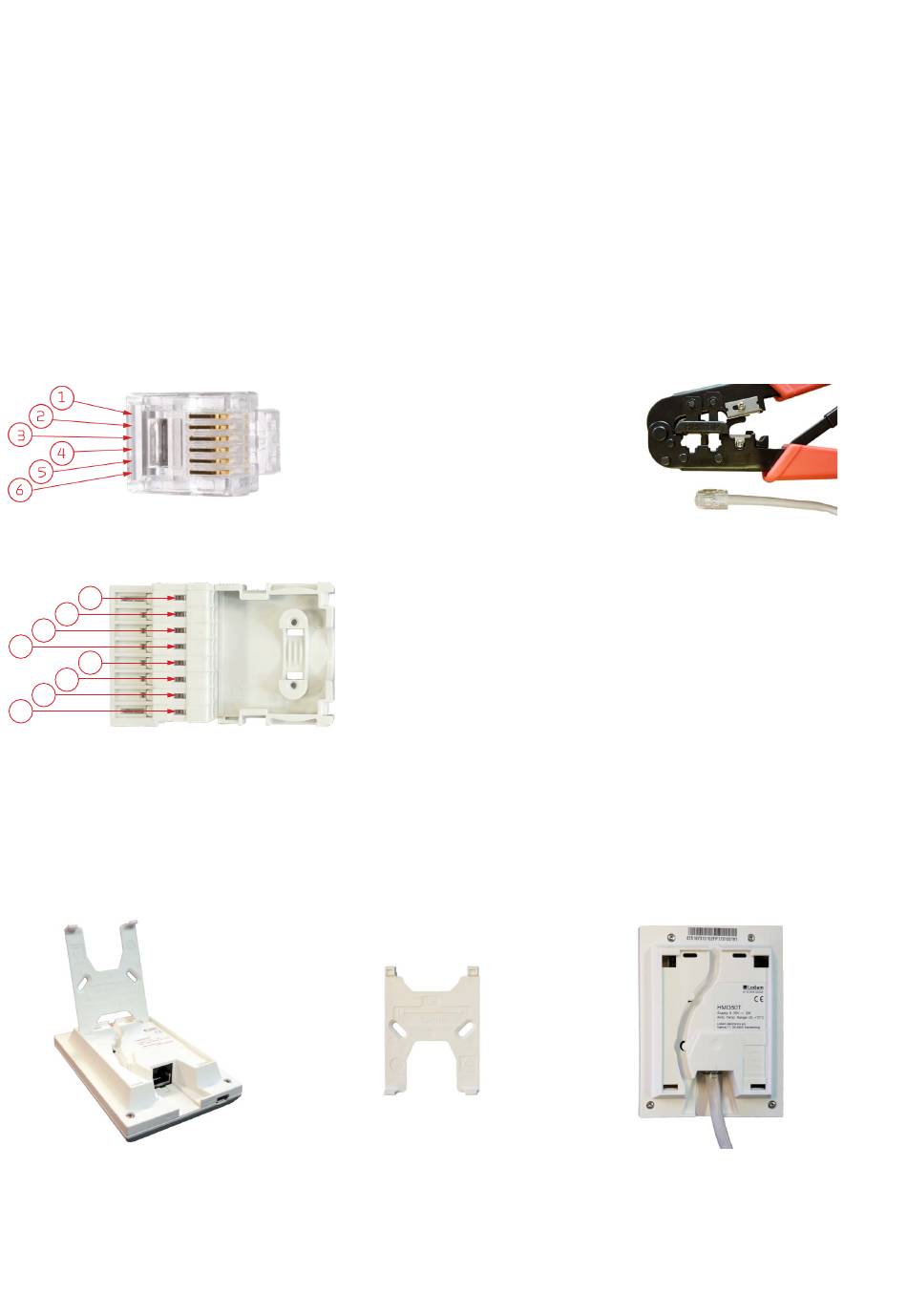

Montage der RJ12 Stecker
Montage im 8-Poligem Stecker
1
2
3
4
5
6
7
8
Wandhalterung
Das HMI Bedienungspanel wird mit der integrierten Wandhalterung an der Wand montiert.
Das Panel sollte sichtbar platziert werden, damit Änderungen und Einstellungen am Bedienungspanel vorgenommen werden und
Warnhinweise und Alarme für den Betrieb beobachtet werden können.
Die Wandhalterung befindet sich auf der
Rückseite und kann abgetrennt werden.
Lösen Sie die Halterung an der Unterseite
des Panels und entfernen Sie diese.
1. Leer
2. Leer
3. Grün (A2)
4. Grün/Weiß (B2)
5. Braun (12V)
6. Braun/Weiß (GND)
1. Braun/Weiß (GND)
2. Grün/Weiß (B2)
3. Grün (A2)
4. Leer (Benutzerwahl 1)
5. Leer (Benutzerwahl 1)
6. Leer (Modbus A1)
7. Leer (Modbus B1)
8. Braun (12V)
Die Wandhalterung wird mit zwei
Schrauben an der Wand montiert.
13
Benutz RJ12 Crimpzange.
Der RJ12 Stecker wird von unten in die
Buchse des HMI Panels geklickt und dann
entlang der Mauer nach unten, in die
Wand oder in die Nut auf der Rückseite
des Panels geführt.
