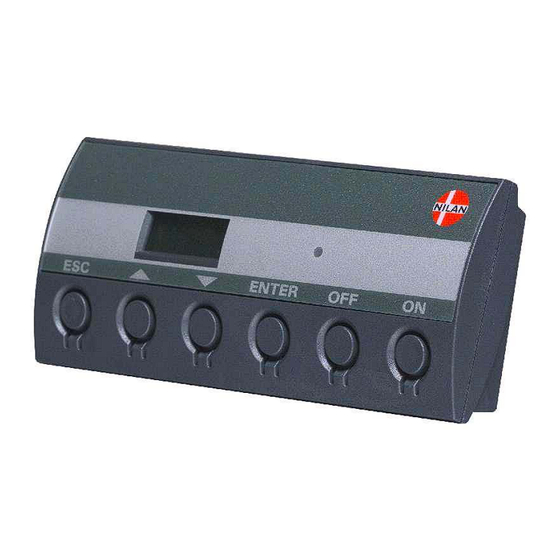

Bedienungsanleitung
der Steuerung CTS-600
für NILAN
VGU 250 EK
Softwareversion 1.04
18.03.2005
14.06.02
www.nilan.dk
NILAN A/S. Nilanvej 2. DK-8722 Hedensted. Tlf. 76752500. Fax. 76752525.
, nilan@nilan.dk
Inhaltsverzeichnis
loading

Verwandte Anleitungen für nilan CTS-600

Inhaltszusammenfassung für nilan CTS-600

  • Seite 1 Bedienungsanleitung der Steuerung CTS-600 für NILAN VGU 250 EK Softwareversion 1.04 18.03.2005 14.06.02 www.nilan.dk NILAN A/S. Nilanvej 2. DK-8722 Hedensted. Tlf. 76752500. Fax. 76752525. , nilan@nilan.dk...

  • Seite 2: Inhaltsverzeichnis

    5.10 : LUFTFILTER ......................15 5.11 : SPRACHE EINSTELLEN ..................16 Standardwochenprogramme ................... 17 Brennerfunktion ......................17 Serviceanleitung für von NILAN A/S autorisiertes technisches Personal ... 19 1.1 Einleitung ....................... 19 1.2 Servicemenü für VGU 250 EK ................19 Alarme ........................20 8.1 Übersicht über Alarme ...................

  • Seite 3: Anlagetypen

    Die Steuerung wurde für den nachstehenden Typ entwickelt. Aus der nachstehenden Übersicht sind die Möglichkeiten der verschiedenen Modelle ersichtlich. x x x x VGU 250 EK 2.1 Übersicht über Temperatursensoren 2.1.1 Prinzipzeichnung mit Anordnung der Sensoren Nilan A/S Seite 3 von 29 Softwareversion 1.04...

  • Seite 4: Erklärung Der In Prinzipzeichnung 2.1.1. Abgebildeten Sensoren

    Sicherheitsthermostat oder ähnliche Massnahmen sichergestellt werden, dass die Temperatur im Fussbodenkreislauf auf einer maksimalen zugelassenen Vorlauftemperatur begrenzt wird. (Dieser Sicherheitsthermostat ist nicht in der Nilan Lieferung enthalten). 3 Bedienungspaneel Die Steuerung CTS 600 ist menügesteuert und die Bedienung erfolgt mit folgenden Tasten: Menüwahl oder Einstellungswert rückgängig machen, zurück zum Hauptmenü.

  • Seite 5: Die Anwendung Der Menüs

    Handlung ausführen. Auto W * der Wärmepumpe erwärmt und danach mit der Wärme vom >2< 19°C W wird nur gezeigt, wenn elektrischen Brenner ergänzt. elektrische Heizkörper eingeschaltet sind Lüfterstufe Gewünschte Raumtemperatur (5-30 ºC.) Nilan A/S Seite 5 von 29 Softwareversion 1.04...

  • Seite 6: Betriebszustand

    >2< ”20°C ” ∇ 04– 03 - 27 Z. 12:10 Wärmebetrieb ent- ∇ sprechend der ge- wählten Temperatur. WOCHEN- Die Wochenuhr ist PROGRAMM nicht aktiviert ∇ ZENTRAL HEIZEN ∇ WARMW. ∇ LUFT WECHSEL Nilan A/S Seite 6 von 29 Softwareversion 1.04...

  • Seite 7: Anzeige Alarme

    ∇ T 10 20 ºC ∇ WARMW. T 11 20 ºC. T 12 20 ºC ∇ ∇ T !3 20 ºC. T 14 20 ºC ∇ LUFT T 15 20 ºC. WECHSEL Nilan A/S Seite 7 von 29 Softwareversion 1.04...

  • Seite 8: Anzeige Daten

    T 12 40°C WOCHEN- PROGRAMM ∇ ∇ VORLAUF T 14 40°C ZENTRAL- ∇ HEIZEN ∇ VERDAMP. -1°C WARMW. ∇ ∇ ABLUFT LUFT STUFE. 2 WECHSEL In der Anlage installierte ∇ Softwareversion. ∇ SOFTWARE 1.00 Nilan A/S Seite 8 von 29 Softwareversion 1.04...

  • Seite 9: Benutzerwahl

    Temperatur und Lüfterstufe im Hauptmenü geändert werden. WECHSEL Die Funktion kann nicht übersteuert oder gelöscht werden, wenn Anwenderfunktionen über die Kontaktfunktion aktiviert wurden. Es kann von ∇ Pos. AUS bis Pos. 4 gewählt werden. Nilan A/S Seite 9 von 29 Softwareversion 1.04...

  • Seite 10: Einstellen Der Uhr

    ∆ ∇ ”27” ZENTRAL- ∇ HEIZEN ∇ WOCHEN Sekunden werden nullgestellt, ∇ WARMW. wenn die Zahl für Minuten ZEIT ZEIT eingestellt wird. ∇ ∆ ∇ ”12” ∇ LUFT WECHSEL MINUTE MINUTE ”10” Nilan A/S Seite 10 von 29 Softwareversion 1.04...

  • Seite 11: Wochenprogramm

    Zeitpunkt eingegeben, so wird nur die letzte (untere) Position aktiviert. WARMW. MO3 - 6 Ferner ist es gleichgültig, in welcher Reihenfolge die Funktionen eingegeben werden oder ob es dazwischen freie Positionen gibt ∇ ∇ Nilan A/S Seite 11 von 29 Softwareversion 1.04...

  • Seite 12: Zentralheizen

    Wärme von der Energie in der Abluft an das Brauchwasser ab. Die Zirkulationspumpe ist abgeschaltet, aber die ”Ingangsetzung” ist aktiviert. Nilan A/S Seite 12 von 29 Softwareversion 1.04 Die Ingangsetzung der Pumpe erfolgt, wenn die Pumpe eine Woche nicht in Betrieb gewesen ist.

  • Seite 13: Warmwasser

    T 12 55°C T 12 ”45°C” Ergänzungsheizung einge- schaltet werden, um die Erwärmungszeit des Wassers zu Nilan A/S Seite 13 von 29 Softwareversion 1.04 verkürzen. T 12 kann zwischen 5 und 60 º C eingestellt werden. Es wird...

  • Seite 14: Luftwechsel

    ∇ 04– 03 - 27 Z. 12:10 ∇ WOCHEN- PROGRAMM ∇ Kontinuierlicher Ventilator- ZENTRAL- betrieb auf der gewählten HEIZEN Lüfterstufe. ∇ LUFTW. WARMW. ”KOMFORT” ∆ ∇ LUFT LUFTW. LUFTW. WECHSEL ENERGIE ”ENERGIE” Nilan A/S Seite 14 von 29 Softwareversion 1.04...

  • Seite 15: Luftfilter

    DATEN ∆ AUTO >2< 19 °C ∇ Ü BENUTZER WAHL ∇ 04– 03 - 27 Z. 12:10 ∇ WOCHEN- PROGRAMM ∇ ZENTRAL- HEIZEN ∇ WARMW. ALARM ”360 TAGE” ∇ ∆ LUFT WECHSEL Nilan A/S Seite 15 von 29 Softwareversion 1.04...

  • Seite 16: Sprache Einstellen

    BENUTZER WAHL SPRACHE ”SUOMI” ∇ ∆ 04– 03 - 27 Z. 12:10 SPRACHE ”NORWEG.” ∇ ∆ WOCHEN- PROGRAMM SPRACHE ”DANISH” ∇ ∇ ZENTRAL- HEIZEN SPRACHE ”SWEDISH” ∇ ∇ WARMW. SPRACHE ”FRANCH” ∇ Nilan A/S Seite 16 von 29 Softwareversion 1.04...

  • Seite 17: Standardwochenprogramme

    Ein/Aus, abh. Kurve, abzüglich einer Ein/Aus hängt davon ab, ob EIN, Brauch- Bedarf von T sowie eventuellen Verschiebung von Pumpenbetrieb/Bedarf gewählt ist. wasser und Luft Raum Verschiebung xx°C der Kurve. von T15. Nilan A/S Seite 17 von 29 Softwareversion 1.04...
  • Seite 18 /Maximumvorlauftemperatur mit 1 Grad Differenz erzielt werden, z.B. Vorlauf minus = 49 °C und Vorlauf max. = 50 °C. Verschieben Mit dieser Funktion können die Kurven mit Schritten von jeweils 1°C zwischen 10°C aufwärts und 5 °C abwärts verschoben werden. T15 verschieben Nilan A/S Seite 18 von 29 Softwareversion 1.04...

  • Seite 19: Serviceanleitung Für Von Nilan A/S Autorisiertes Technisches Personal

    Es können zwei Einstellungen für die Zirkulationspumpe des Zentralheizungssystems gewählt werden. Energie = bedarfsgesteuert. Kontin = kontinuierlicher Pumpenbetrieb. 1. Serviceanleitung für von NILAN A/S autorisiertes technisches Personal 1.1 Einleitung Dieses Servicemenü darf nur von Personen benutzt werden, die mit der Funktion und Wirkungsweise der CTS-600 voll vertraut sind.

  • Seite 20: Alarme

    Notieren Sie eventuell die im Menü ist unzureichend und die Anlage [ANZEIGE DATEN] angezeigten wird abgeschaltet. Dies kann darauf Temperaturen als Hilfe beim zurückzuführen sein, dass die Kundendienst. Anlage sehr niedrigen Temperaturen ausgesetzt ist. Nilan A/S Seite 20 von 29 Softwareversion 1.04...
  • Seite 21 Kundendienst, wenn die Anlage nicht zurückzuführen sein. zufriedenstellend (wie zuvor) Die Anlage wird mit der funktioniert, weil eventuelle Standardprogrammierung weiter Subprogramme verloren gegangen betrieben. sind. (Subprogramme sind nur für den Kundendienst zugänglich). Nilan A/S Seite 21 von 29 Softwareversion 1.04...
  • Seite 22 Alarm nullstellen. T WASSER Erwärmung des Brauchwassers ist Wenden Sie sich an den nicht möglich. Kundendienst. T WÄRME Erwärmung der Zentralheizung ist Wenden Sie sich an den nicht möglich. Kundendienst. Nilan A/S Seite 22 von 29 Softwareversion 1.04...

  • Seite 23: Übersicht Über Wochenprogramm Für Automatischen Betrieb

    _____________ _____________ Temperatur _____________ _____________ _____________ Montag MO5 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Montag MO6 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Nilan A/S Seite 23 von 29 Softwareversion 1.04...
  • Seite 24 _____________ _____________ Temperatur _____________ _____________ _____________ Dienstag DI5 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Dienstag DI6 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Nilan A/S Seite 24 von 29 Softwareversion 1.04...
  • Seite 25 _____________ _____________ Temperatur _____________ _____________ _____________ Mittwoch MI5 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Mittwoch MI6 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Nilan A/S Seite 25 von 29 Softwareversion 1.04...
  • Seite 26 _____________ _____________ Temperatur _____________ _____________ _____________ Donnerstag DO5 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Donnerstag DO6 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Nilan A/S Seite 26 von 29 Softwareversion 1.04...
  • Seite 27 _____________ _____________ Temperatur _____________ _____________ _____________ Freitag FR5 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Freitag FR6 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Nilan A/S Seite 27 von 29 Softwareversion 1.04...
  • Seite 28 _____________ _____________ Temperatur _____________ _____________ _____________ Samstag SA5 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Samstag SA6 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Nilan A/S Seite 28 von 29 Softwareversion 1.04...
  • Seite 29 _____________ _____________ Temperatur _____________ _____________ _____________ Sonntag SO5 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Sonntag SO6 _____________ _____________ _____________ Belüftung _____________ _____________ _____________ Temperatur _____________ _____________ _____________ Nilan A/S Seite 29 von 29 Softwareversion 1.04...
