- Seite 1 Anleitung der Steuerung CTS 700 by Nilan Comfort Version: 1.01, 27-01-2015 Software version 1.40.05 Seite 1 von 45 Recht auf Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................... 2 Einleitung ............................3 Gerätetypen ............................ 4 Übersicht über Temperaturfühler ....................5 Bedieneinheit ..........................6 Bildschirm ............................7 Aufbau des Menüs .......................... 8 Benutzer - Programmeinstellungen ....................9 Benutzer - Informationen ......................10 Benutzer - Informationen ....................... 11 Benutzer - Einstellungen ....................... -
Seite 3: Einleitung
Die Bedienung des Geräts erfolgt mit der Steuerung CTS 700, die eine Reihe Funktionen bietet. Die Anleitung dient dazu, die Menüs und Anwendungsmöglichkeiten der CTS 700-Steuerung zu erläutern. Da die CTS 700-Steuerung für verschiedene Geräte verwendet werden kann, sind in der vorlie- genden Anleitung auch Funktionen und Bauteile beschrieben, über die Ihr Geräte-Modell nicht... -
Seite 4: Gerätetypen
Gerätetypen Die Steuerung ist für die nachfolgend aufgeführten Geräte vorgesehen. Comfort CT300 Comfort CT300 Polar Seite 4 von 45 Recht auf Änderungen vorbehalten. -
Seite 5: Übersicht Über Temperaturfühler
Übersicht über Temperaturfühler Außenluft Zuluft Abluft Fortluft Zuluft (nach Heizregister) Außenluft (vor Vorheizregister) Auf wasserführendem Nachheiz- register TPanel: Bedieneinheit der CTS 700- Steuerung Seite 5 von 45 Recht auf Änderungen vorbehalten. -
Seite 6: Bedieneinheit

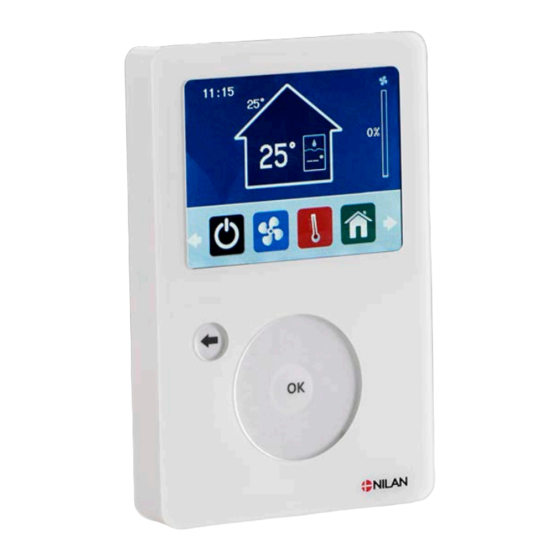

Bedieneinheit Die Steuerung wird mittels Drehschalter und Zu- rücktaste unter dem Display bedient. Navigation • Drehschalter nach rechts/links drehen. • Wechsel des Hauptmenüs • Navigation im Untermenü (auf- wärts/abwärts) • Werte in Einstellungen ändern • Durch Drücken von „OK“ gelangt man in ein Menü, •... -
Seite 7: Bildschirm
Bildschirm Im Display werden die aktuellen Betriebsdaten angezeigt. Raumtemperatur Außentemperatur Ventilatordrehzahl Menüpunkte im Hauptmenü Warnsignal Anzeige von Warnsignal/Alarm Alarm Seite 7 von 45 Recht auf Änderungen vorbehalten. -
Seite 8: Aufbau Des Menüs
ändern und z. B. einen Wochenplan anlegen möchten. Standby Installateur: Benutzerebene mit Rechten für autorisierte Installateure. Ventilator Systemverwalter: Nur Zugriff durch Werksmitarbeiter von Nilan. Temperatur Anzeige des aktuellen Hauptmenüs Hilfstext Untermenü Änderung einer Einstellung Aktuelle Einstellung oder aktueller Betriebsmodus Seite 8 von 45 Recht auf Änderungen vorbehalten. -
Seite 9: Benutzer - Programmeinstellungen
Benutzer - Programmeinstellungen Als Benutzer können Sie auf einige Menüpunkte ohne Eingabe eines Kennworts zugreifen. Programinds. Anlage Hier kann das gesamte Gerät ausgeschaltet werden. Einstellungen: Aus: Anlage ist nicht aktiviert (Gerät ist ausgeschaltet). An: Anlage ist aktiviert (Gerät ist eingeschaltet). Zur Beachtung! Es wird davon abgeraten, das Gerät für längere Zeit auszuschalten. -
Seite 10: Benutzer - Informationen
Benutzer - Informationen Information Ereignisprotokoll Hier können alle Ereignisse (Alarme) verwaltet werden. Ereignisprotokoll – Protokoll durchsuchen Hier werden alle Ereignisse angezeigt. Durch Anklicken von „OK“ kann ein Ereignis bestätigt wer- den, sodass das Warnsignal oder die Alarmmitteilung im Display verschwindet. Steht für Master (Compact P) Steht für Slave (AIR) Informationen über Ereignis außerhalb des Nor-... -
Seite 11: Benutzer - Informationen
Benutzer - Informationen Ereignisprotokoll – Ereignisprotokoll quit. Hier werden alle Ereignisse/Alarme auf einmal genehmigt. Ereignisprotokoll – Log Sortiermodus Die Ereignisse/Alarme im Menüpunkt „Protokoll durchsuchen“ lassen sich nach folgenden Kriterien sortieren: Neuest Aeltes Master Slave → Type ... -
Seite 12: Benutzer - Einstellungen
Benutzer - Einstellungen Einstellungen Allgemeine Einstellungen – Zeit und Datum Einstellung von Uhrzeit und Datum Zuluftfilter / Fortluftfilter– Tage seit Filterwechsel Gibt die Tage seit dem letzten Filterwechsel an. Seite 12 von 45 Recht auf Änderungen vorbehalten. -
Seite 13: Benutzer - Einstellungen
Bei jedem Filterwechsel sind „Tage seit Filterwechsel“ auf 0 zu setzen. Das erfolgt durch Anklicken von „OK“ in „Zuluftfilter zurück“. Benutzerebene wechseln In diesem Menü lässt die Benutzerebene ändern. Superuser Installateur (Kennwort erforderlich) Systemverwalter (Nilan vorbehalten) Seite 13 von 45 Recht auf Änderungen vorbehalten. -
Seite 14: Benutzer - Standby
Benutzer - Standby Standby Pause Das Gerät kann kurzfristig gestoppt werden. Aus: Gerät in Betrieb An: Gerät bis zum nächsten Wechsel im Wochenplan gestoppt. Anlage Das Gerät kann ausgeschaltet werden. Aus: Das Gerät ist ausgeschaltet An: Gerät in Betrieb Seite 14 von 45 Recht auf Änderungen vorbehalten. -
Seite 15: Benutzer - Standby
Benutzer - Standby Automatisk/ Heiz. manueller Betrieb/ Kühl. manueller Betrieb Das Gerät kann in verschiedenen Betriebsarten betrieben werden. Automatisk: Das Gerät läuft mit den vordefinierten Einstellungen. Heiz. manueller Betrieb: Das Gerät läuft nur nach den für Heizung geltenden Einstellungen. ... -
Seite 16: Benutzer - Ventilator
Benutzer - Ventilator Ventilator Ventilation Die Drehzahl des Ventilators lässt sich manuell verstellen. ∟ Die Lüftung kann stufenlos von 20 bis 100 % eingestellt werden. Seite 16 von 45 Recht auf Änderungen vorbehalten. -
Seite 17: Benutzer - Temperatur
Benutzer - Temperatur Temperatur Temperatur (°C) Die gewünschte Raumtemperatur lässt sich für die Lüftung einstellen. Seite 17 von 45 Recht auf Änderungen vorbehalten. -
Seite 18: Superbenutzer / Installateur - Allgemeine Systemparameter
Superbenutzer / Installateur - Allgemeine Systemparameter In der Benutzerebene Superuser hat man Zugriff auf mehrere Menüs mit der Möglichkeit, Einstel- lungen ohne Eingabe eines Kennworts vorzunehmen. In der Benutzerebene Installateur hat man Zugriff auf die Menüs und kann Einstellungen vorneh- men, die die Eingabe eines Kenntworts erfordern. -
Seite 19: Superbenutzer / Installateur - Programmeinstellungen
Superbenutzer / Installateur - Programmeinstellungen Wochenprogramme – Programm hinzufügen Allen Einstellungen ist die Angabe einer Startzeit gemein, zu der das Programm beginnt. Das Wochenprogramm bietet vier Grundeinstellungen: 1. Automatisch a. Setpunkt (°C) – Zulufttemperatur Lüftung b. VV Setpunkt (°C) – Temperatur heißes Brauchwasser (nicht auf Comfort) c. -
Seite 20: Superbenutzer / Installateur - Programmeinstellungen
Superbenutzer / Installateur - Programmeinstellungen User An/Aus Fähigkeit Es besteht die Möglichkeit, die Steuerung so einzustellen, dass der Benutzer das Gerät nicht aus- schalten kann. Diese Funktion ist vor allem für Mietshäuser gedacht, in denen das Lüftungsgerät ununterbrochen in Betrieb sein soll. Zur Beachtung! Wenn im Katastrophenfall die Bevölkerung dazu aufgefordert wird, Fenster und Türen zu schließen sowie Lüftungsgeräte auszuschalten, kann das Gerät über einen externen Feuermelder ausgeschaltet werden. -
Seite 21: Superbenutzer / Installateur - Information
Superbenutzer / Installateur - Information Information *Installateuren vorbehalten Ereignisprotokoll Hier können alle Ereignisse (Alarme) verwaltet werden. Ereignisprotokoll – Protokoll durchsuchen Hier werden alle Ereignisse angezeigt. Durch Anklicken von „OK“ kann das Ereignis genehmigt werden. Auf diese Weise wird die Alarmmitteilung auf der ersten Bildschirmmaske entfernt. Steht für Master (Comfort) Steht für Slave (AIR) Informationen über Ereignis außerhalb des Nor-... -
Seite 22: Ereignisprotokoll - Sortierfolgen Für Logs
Superbenutzer / Installateur - Information Ereignisprotokoll – Ereignisprotokoll quit. Hier werden alle Ereignisse/Alarme auf einmal genehmigt. Ereignisprotokoll – Ereignisprot. Löschen Das Löschen von Ereignissen ist Installateuren vorbehalten. Ereignisprotokoll – Sortierfolgen für Logs Die Ereignisse/Alarme im Menüpunkt „Protokoll durchsuchen“ lassen sich nach folgenden Kriterien sortieren: ... -
Seite 23: Superbenutzer / Installateur - Information
Superbenutzer / Installateur - Information Geräte Es ist möglich den Betriebszustand des Geräts abgelesen werden. Siehe Informationen in Ma- nagement Überblick. Seite 23 von 45 Recht auf Änderungen vorbehalten. -
Seite 24: Superbenutzer / Installateur - Einstellungen
Superbenutzer / Installateur - Einstellungen Einstellungen Netzwerkeinstellungen Es ist möglich, das Gerät über ein lokales Netzwerk oder eine Modbus-Verbindung anzuschließen. – Hier wird die feste IP-Adresse des lokalen Netzwerks eingegeben. IP-Adresse – Hier wird die Standardadresse des Netzwerks eingegeben. Netzwerkmast ... -
Seite 25: Superuser/Installateur - Einstellungen
Superuser/Installateur - Einstellungen Einstellungen – Bildschirm Die Lautstärke lässt sich im Display einstellen. Es ist möglich, die Zeit einzustellen, die vergehen soll, bis das Display auf Standby schaltet. Einstellungen – Summermodus Tastenton ein-/ausschalten. Einstellungen Hier wird der Ventilator des Geräts Comfort eingestellt. Nachheizungstyp * Kein Kein Nachheizregister... -
Seite 26: Superbenutzer / Installateur - Einstellungen
Superbenutzer / Installateur - Einstellungen *** Totband Heizung (°C) - Zur Steuerung eines externen Heizsystems Externes Heizsystem ist zulässig, wenn... Raumtemperatur (T3) < Temperatursollwert +/- „Ext. varme dødbånd“ – 1 °C Externes Heizsystem wird gesperrt, wenn... Raumtemperatur (T3) > Temperatursollwert +/- „Ext. varme dødbånd“ Beispiel: 20 °C „Totband Heizung (°C)“... -
Seite 27: Superbenutzer / Installateur - Einstellungen
Wechsel möglich zwischen folgenden Einstellungen: Superbenutzer Installateur Administrator (Zugriff ist Nilan vorbehalten) Service SW Aktualisierung * Aktualisierung der Software in der Bedieneinheit Erweiterte Anw. Zum Einloggen als Superuser ist kein Kennwort erforderlich Zum Einloggen als Superuser ist ein Kennwort erforderlich Benutzerebene abmel- Rückkehr zur Benutzerebene... -
Seite 28: Superbenutzer / Installateur - Standby
Superbenutzer / Installateur - Standby Standby Alles Pausieren Das Gerät kann kurzfristig gestoppt werden. Aus: Gerät in Betrieb An: Gerät bis zum nächsten Wechsel im Wochenplan gestoppt. Anlage Das Gerät kann ausgeschaltet werden. Aus: Das Gerät ist ausgeschaltet ... -
Seite 29: Superbenutzer / Installateur - Standby
Superbenutzer / Installateur - Standby Automatisk/ Heiz. manueller Betrieb/ Kühl. manueller Betrieb Das Gerät kann in verschiedenen Betriebsarten betrieben werden. Automatisk – Das Gerät läuft mit den vordefinierten Einstellungen. Heiz. manueller Betrieb – Das Gerät läuft nur nach den für Heizung geltenden Einstellun- ... -
Seite 30: Superbenutzer / Installateur - Ventilator
Superbenutzer / Installateur - Ventilator Ventilator Ventilator Vent.Geschw.Ausgl. (%) Abluft = Zuluft Belüftung +/- Offset Vent. Integr. Zeit(sek) Period between the calculations of fan speed Hohe Vent.Geschw.aktiv Hohe Ventilatordrehzahl bei Kühlung kann ein- und ausgestellt werden Hohe Vent.Geschw.aktiv (%) Ventilatordrehzahl bei passiver Kühlung Niedrige Außentemp. -
Seite 31: Superbenutzer / Installateur - Temperatur
Superbenutzer / Installateur - Temperatur Temperatur Sommer / Winter T (°C) Hier wird der Wechsel zwischen Winter- und Sommerbetrieb eingestellt. Som / Wint T Sollw (°C) Offset-Temperatur für den Wechsel zwischen Winter- und Sommerbetrieb. Nachtabsenk. Temp (°C) Erweitert die Einstellung der Totzone bei Heizbetrieb, wenn das Gerät zu Nachtabsenkung um- schaltet. -
Seite 32: Superbenutzer / Installateur - Temperatur
Superbenutzer / Installateur - Temperatur Minimum Winter Hier wird die niedrigstzulässige Zulufttemperatur bei Winterbetrieb einge- geben. Nur mit angebautem Nächwärmefläche Minimum Sommer Hier wird die niedrigstzulässige Zulufttemperatur bei Sommerbetrieb ein- gegeben. Nur mit angebautem Nächwärmefläche Besteht Bedarf für die Kühlung der Zuluft wird die Anlage Bypass öffnen. Max. -
Seite 33: Superbenutzer / Installateur - Temperatur
Superbenutzer / Installateur - Temperatur Summer/Winter Betrieb Außentemperatur (T1) > 14 °C Sommerbetrieb startet Beispiel: Sommer-/Winter-Offset 2 °C 12 °C Sommer-/Winter-Offset 2 °C Außentemperatur (T1) < 10 °C Winterbetrieb startet Totband regulieren und temperatur offset Beispiel: Raumtemperatur > 23 °C Bypass-Klappe öffnet sich Offset für Bypass 1 °C Totzone 2 °C 20 °C... -
Seite 34: Management Überblick
Management Überblick Management Übersicht beinhaltet eine umfassende Menüstruktur für alle Installationsoptionen. Daher wird es Merkmale in dem Dokument, die nicht an den genannten Einrichtungen erscheint sein. Anschließend Indizes beziehen sich auf: 1: Benutzer- 2: Super User 3: Installer 4: Administrator Temperatur 1 Temperatureinstellungen und Information 12.0 °C... - Seite 35 Zustand Ok / Shunt / Break / Inval 3 Zustand Temperatursensor Ausgleich (°C) 3 Sensor Ausgleichskurve Temperatur (°C) 3 Aktueller Wert T2 (°C) 2 Zuluft vor Nachheizung Zustand Ok / Shunt / Break / Inval 3 Zustand Temperatursensor Ausgleich (°C) 3 Sensor Ausgleichskurve Temperatur (°C) 3 Aktueller Wert...
-
Seite 36: Hauptmenu
Hauptmenu 1 System Programplanung Wochenprogramme Automatic / Off / Fan Only 2 Wochenprogramm einstellen / Recirculation / Night setback / DHW / Dehu- midification Montag 2 Änderung des Wochenprogramm für Montag Zustand 2 Neues Programm hinzufügen Ausgleich (°C) 2 Editiere ausgewähltes Programm Temperatur (°C) 2 Lösche ausgewähltes Programm Dienstag... - Seite 37 Temperatur (°C) 2 Lösche ausgewähltes Programm 2 Änderung des Wochenprogramm für Samstag Samstag Zustand 2 Neues Programm hinzufügen Ausgleich (°C) 2 Editiere ausgewähltes Programm Temperatur (°C) 2 Lösche ausgewähltes Programm 2 Änderung des Wochenprogramm für Sonntag Sonntag Zustand 2 Neues Programm hinzufügen Ausgleich (°C) 2 Editiere ausgewähltes Programm Temperatur (°C)
-
Seite 38: Information
Information 1 Allgemeine Systeminformation Ereignisprotokoll 1 Ereignisprotokoll Protokoll durchsuchen 1 Ereignisprotokoll prüfen/Alarmmeldungen bestätigen Ereignisprotokoll quit. 1 Alle Ereignisse im Protokoll bestätigen Ereignisprot. Löschen 3 Alle Ereignisse im Protokoll löschen Log Sortiermodus TimDir / TimRev / AdrDir / 1 Sortierfolgen für Logs AdrRev / TypDir / TypRev Systemszustand Idle / Auto / Extend /... - Seite 39 Benutzerwahl 1 Eingang Off / On 2 Benutzerwahl 1 Eingang Steuersignal Benutzerwahl 2 Eingang Off / On 2 Benutzerwahl 2 Eingang Steuersignal Ext. Kühlung zulassen Block / Allow 2 Externe Kühlung Ausgangssteuersignal Ext. Heizung zulassen Block / Allow 2 Externe Heizung Ausgangssteuersignal Benutzerwahl 2 Ausgang Off / On 2 Benutzerwahl 2 Ausgangssteuersignal...
-
Seite 40: Einstellungen
1 Allgemeine Systemparameter Einstellungen Netzwerkeinstellungen 2 Einstellungen Netzwerkparameter IP Adresse 192.168.5.107 2 IP Adresse einstellen Netzwerkmaske 255.255.255.0 2 Netzwerkmaske einstellen Netzwerkschnittstelle 192.168.5.254 2 Netzwerkschnittstelle einstellen MAC Adresse 2 Boardadresse MAC Allg. Einstellungen 1 Einstellungen allgemeine Parameter Zeit und Datum 1 Set time and date Sprache 2 Sprache einstellen Sprachdatei hochladen... - Seite 41 Enteis.stopp Temp(°C) 2 Maximale Zeit zum Enteisen (8.0 Polar) 10 min Enteis.Vent.Geschw.(%) 2 Enteisen Vent.geschwind. während Abtauvorgang Enteisen Vent.modus 2 Ventilatormodus während Enteisen Off / Free / Preset (Preset Polar) Bypass Position Close / Open 2 Bypass Position währen Enteisen (Close Polar) Bypass Position (%) 2 Bypass Position währen Enteisen...
- Seite 42 Steuerkl. Stab. (min9 3 Zeit für Stabilisation der Steuerklappe BAH Einstellungen 3 BAH Einstellungen BAH Wartezeit (h) 3 Zeitraum für BAH Temperaturmessung BAH Stabilisation (min) 3 Zeit für BAH Temperaturstabilisation Zuluftfilter 1 Zuluftfilter Einstellungen Außenluftfilter 3 Auswahl Filterwächter None / Digit / Press / SW / Indep Tage seit Filterwechsel 1 Tage seit Filterwechsel...
- Seite 43 sucht wird. DHW Elektroheizung Disa. / Ena. 2 Aktivieren/deaktivieren DHW Elektro- heizung Benutzerebene wechseln 1 Benutzerebene wechseln Service 2 Servicemenu SW Aktualisierung 3 SW Aktualisierung Super User Prüfung Disa. / Ena. 2 Die Notwendigkeit der SuperBenutzer Überprüfung. Benutzerebene abmelden 2 Benutzerebene abmelden Einstellungen speichern 2 Speichern der aktuellen Einstellungen Wiederherst.
-
Seite 44: Standby
Allgemeine Bedienelemente Standby Pausieren Off / On 1 Pausieren Beschreibung Anlage Off / On 1 System An- oder Ausschalten Auto Betrieb Off / On 1 Betriebsmodus auf AUTO-Modus ein- stellen Heiz. manueller Betrieb Off / On 1 Betriebsmodus auf HEIZ-Modus einstel- Kühl. -
Seite 45: Ventilator
Ventilator Ventilatoren Parameter Lüftung 20 % 1 Ventilatorgeschwindigkeit Sollwert Abluft Druck 1 Variables Luftvolumen Sollwert Druck Vent.Geschw.Ausgl. (%) 3 Abluftvent.=Geschwindigkeit Zuluftvent. + Ausgl. Vent. Integr. Zeit(sek) 2 Zeitraum Neuberechnung der Vent.Geschw. Hohe Vent.Geschw.aktiv Disa. / Ena. 3 Hohe Vent.Geschwindigkeit aktiv./deaktiv. Kühlung Vent.Geschw.
