- Seite 1 Bedienungsanleitung CTS 602 by Nilan VP 18 EK Version: 10.00, 13-04-2015 Software-version: 2.30...
-
Seite 2: Inhaltsverzeichnis
Abbildungen Figur 1: Anlagentypen ........................4 Figur 2: Prinzipskizze mit Fühlerplatzierungen für VP 18 M2 EK ............ 5 Figur 3: CTS 602 Bedienpaneel ...................... 6 Figur 4: Menüübersicht ........................7 Figur 5: Hauptmenü ........................8 Figur 6: Menüpunkte im Hauptmenü ....................9 Figur 7: Das Menü... -
Seite 3: Einleitung
Bitte kontrollieren, dass folgende Dokumente mit der Anlage geliefert wurden: Montageanleitung CTS 602 Bedienungsanleitung (vorliegendes Dokument) Schaltplan Zweck dieses Handbuchs ist es, die Menüs und Möglichkeiten der CTS 602-Steuerung übersichtlich zu beschreiben. In dieser Anleitung können Hinweise auf Funktionen und Einrichtungen vorkommen, die in Ihrer Anlage nicht vorhanden sind. -
Seite 4: Anlagentypen
Anlagentypen Die Steuerung ist für folgende Anlagentypen vorgesehen. Die Tabelle gibt einen Überblick über die Eigenschaften der verschiedenen Modelle. VP 18 M2 EK Figur 1: Anlagentypen Seite 4 von 32 Recht auf Änderungen vorbehalten... -
Seite 5: Temperaturfühler - Übersicht
T5 Temperatur am Verflüssiger. T6 Temperatur am Verdampfer. T11 Temperatur im Warmwasserbehälter ganz oben. T12 Temperatur im Warmwasserbehälter ganz unten. T15 Temperaturfühler platziert im CTS 602-Bedienpaneel. Die Fühlertemperaturen lassen sich im Menü „Daten anzeigen“ ablesen. Seite 5 von 32 Recht auf Änderungen vorbehalten... -
Seite 6: Bedienpaneel

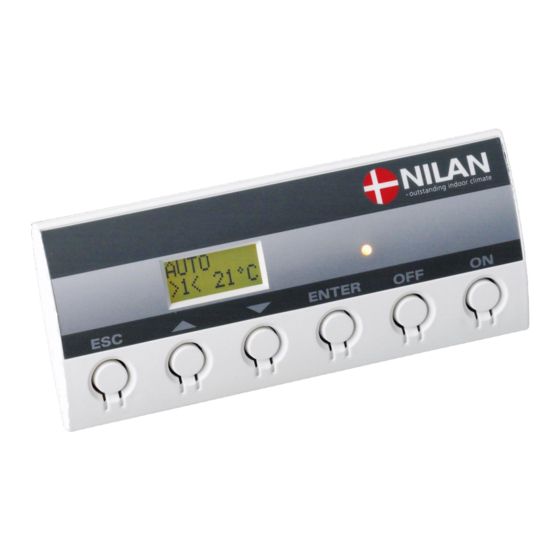

- OFF um die Anlage aus zu schalten - ON um die Anlage ein zu schalten Figur 3: CTS 602 Bedienpaneel Die Leuchtdiode auf der Front des Bedienpaneels zeigt Folgendes an: Konstant gelb leuchtend: Verdichterbetrieb Gelb blinkend: Anlage in Alarmzustand Am Bedienpaneeldisplay werden 2 Zeilen à... -
Seite 7: Menüübersicht
Menüübersicht Menüs Die CTS 602-Steuerung verfügt über 12 Menüs (wenn die Anlage mit Kühlung ausgestattet ist). Die Steuerung befindet sich im Ausgangspunkt immer im Hauptmenü (in der Abbildung mit dickem Rahmen gekennzeichnet). Von hier aus lassen sich mit Hilfe von pq die übrigen Menüs anwählen. -
Seite 8: Betriebsmodus
Betriebsmodus Im Hauptmenü kommen 3 unterschiedliche Werte zur Anzeige: Betriebsmodus, Lüfterstufe und Temperatur. Diese Werte geben den Zustand der Anlage an und sind vom Anwender festzulegen. Das Hauptmenü wird ca. 15 Sekunden nach dem Einschalten der Anlage automatisch am Bedienpaneeldisplay angezeigt, wonach die gewünschten Einstellungen vorgenommen werden können. -
Seite 9: Hauptmenü
Hauptmenü Das Hauptmenü wird ca. 15 Sekunden nach dem Einschalten automatisch angezeigt. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Nachfolgende Abbildung zeigt die im Hauptmenü enthaltenen Menüpunkte: Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern... -
Seite 10: Alarme Anzeigen
Alarme anzeigen Befindet sich die Anlage im Alarmzustand, beginnt die gelbe Diode am CTS 602-Bedienpaneel zu blinken. Im Menü ANZEIGE ALARME lässt sich der Alarmzustand der Anlage und der Zeitpunkt des Alarms anzeigen. Die Nullstellung des Alarms erfolgt ebenfalls in diesem Menü. - Seite 11 Alarmcodes beziehen sich entweder auf eine eventuelle Störung oder geben wichtige Informationen für den Anwender an. Die Alarme sind in folgende Kategorien unterteilt: K Kritisch Betrieb teilweise oder völlig gestoppt, solange der Alarm aktiv ist. A Warnung Wird kritisch, wenn die Situation nicht binnen eines angemessenen Zeitraums behoben wird.
- Seite 12 Alarm Kategorie Displaytext Beschreibung/Ursache Fehlerbehebung code RAUM Bei Raumtemperaturen unter Haus aufwärmen, und Alarm NIEDRIG 10°C wird die Anlage gestoppt, nullstellen. um eine weitere Abkühlung der Wohnung zu vermeiden. Dies tritt evtl. zu einem Zeitpunkt auf, an dem das Haus nicht bewohnt ist und die Heizung gestoppt wurde.
-
Seite 13: Daten Anzeigen
Daten anzeigen Die aktuellen Betriebsdaten lassen sich im Menü ANZEIGE DATEN ablesen. Die Fühlerplatzierungen sind in Abbildung 2 auf Seite 5 ersichtlich. ENTER ANZEIGE STATUS Anode Zustand DATEN HEIZUNG OK, FEHLER oder SERVICE ANODE Raumtemperatur gemessen in T15 (Fühler in CTS 600 PANEL Bedienpaneel). -
Seite 14: Benutzerwahl 1 Und 2
Benutzerwahl 1 und 2 Das Menü BENUTZERWAHL bietet die Möglichkeit zur Übersteuerung des Betriebsmodus im Hauptmenü an. Es besteht die Möglichkeit, das Abluftgebläse für eine zeitlich begrenzte Periode z. B. mit höherer Drehzahl zu fahren. Bei Änderung von Lüfterstufe und Temperatur im Hauptmenü werden eventuell aktive Benutzerfunktionen aufgehoben. -
Seite 15: Einstellung Der Uhr
Einstellung der Uhr Bei Stromausfall behält die Uhr mindestens 24 Stunden ihre Funktion. Geht die Zeitfunktion verloren, wird dies als Alarm „Zeit einstellen“ angezeigt. Der Wechsel von Sommer- auf Winterzeit muss manuell vorgenommen werden. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 16: Wochenprogramm
Wochenprogramm Die Anlage ist mit drei zur Wahl stehenden standardmäßigen Wochenprogrammen ausgestattet. Ab Werk ist die Anlage auf Programm 1 eingestellt. Darüber hinaus lässt sich auch ein individuelles Wochenprogramm programmieren. Evtl. eines der standardmäßigen Programme mit kleinen Änderungen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... - Seite 17 Programm Wochentag Funktion Zeitpunkt Lüftung Temperatur Montag – Programm 1 6.00 Freitag 8.00 15.00 22.00 Samstag – 8.00 Sonntag 23.00 Montag – Programm 2 8.00 Sonntag 23.00 Montag – Programm 3 7.00 Freitag 16.00 Einstellung des Wochenprogramms Funktionsstufe. Für jeden Tag stehen 6 Funktionsstufen zur Wochentag Verfügung.
-
Seite 18: Centralvarme
Centralvarme Das Menü ZENTRALHEIZEN zeigt die Daten von der Gebrauchswasserproduktion. Die gezeigten Werte sind die empfohlene Werte. Menü Punkte, die blinken, sind mit ” ” angezeigt. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern... - Seite 19 Kesselbetrieb Zusätzliche Beschreibung von CTS 602 für VP 18 M2 KØL EK für die Kesselfunktion. Betriebsart Man kann zwischen drei verschiedene betriebsarten wählen: Betriebsart Kedel Status Cirkulationspumpe Wärme-pumpe vorlauf folgendem bestimmt Kein Aus, aber Motionerung und Gebrauchswasser Frostsicherung sind und Luft.
- Seite 20 Die Vorlauftemperatur wird in der Regel als Funktion der Aussentemperatur gesteuert. Je niedriger die Aussentemperatur, desto höhere Voraluftemperatur. Kurve 1 gilt für Häuser mit einem sehr niedrigem Wärmeverlust und Kurve 10 für Häuser mit einem sehr hohen Wärmeverlust. Normalerweise wird die Einstellung der Kurve 5 passend sein. Die Kurvenfunktion ist nur aktiv vor den definierten Minimums- und Maximumstemperaturen.
-
Seite 21: Warmwasser
Warmwasser Das Menü WARMW. zeigt die Daten für die Brauchwasserproduktion an. Angezeigt werden die empfohlenen Werte. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 22: Kühlen
Kühlen Das Menü KÜHLEN ist bei Anlagentyp VP 18 M2 EKKühlung nur am Schaltpult zugänglich. Mit dem Menü lassen sich die Werte einstellen, wann die Kühlung abhängig von der eingestellten Raumtemperatur aktiviert werden soll. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 23: Luftwechsel
Luftwechsel Im Menü LUFTWECHSEL stehen 3 verschiedene Lüftereinstellungen nach eigenem Bedarf zur Wahl. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 24: Luftfilter
Luftfilter Das Menü LUFTFILTER eröffnet dem Anwender die Möglichkeit, selbst festzulegen, in welchem Intervall Filterwechsel/-reinigung alarmiert werden soll. Die Anlage ist ab Werk auf ein Alarmintervall von 90 Tagen eingestellt. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp... -
Seite 25: Temp.steuerng
Temp.Steuerng Im Menü TEMP.REGELUNG besteht die Möglichkeit, bei niedrigen Außentemperaturen den Verdichter bei aktiver Kühlung zu stoppen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren... -
Seite 26: Einstellung Der Sprache
Einstellung der Sprache In diesem Menü lässt sich die für die Displayanzeige gewünschte Sprache auswählen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 27: Fehlersuche
Sollten Betriebsstörungen auftreten, ist vor Benachrichtigung des Kundendiensts Folgendes zu untersuchen: Kontrollieren, ob die Alarmdiode am CTS 602-Schaltpult blinkt. Ist dies der Fall, den Alarm ablesen, und die Störung beheben. Evtl. Ihr lokales Servicecenter benachrichtigen. Eine Alarmübersicht und deren Nullstellung findet sich in der Gebrauchsanleitung für die CTS 602- Steuerung. -
Seite 28: Instandhaltung
Mindestens alle drei Monate: T-Filter reinigen und bei Bedarf austauschen, normalerweise ist das Filter einmal pro Jahr auszutauschen. Der in der CTS 602-Steuerung eingebaute Filterwächter kann zur Überwachung der Wartungsintervalle benutzt werden. Siehe Gebrauchsanleitung für die CTS 602-Steuerung. Filterwechsel: 1. Schrauben lockern 2. - Seite 29 Mindestens jedes Jahr: Die Opferanode muss überprüft werden, um sicherzustellen, daβ die Überwachung der anode intakt ist. (Nr. 24) o Die Leitung “gelb/grün” and der Anode wird demontiert. Hierdurch erscheint die ”ALARM 70” (LED blinkt) o Die Leitung „gelb/grün“ wird wieder an der Anode montiert. „ALARM 70“ verschwindet (LED blinkt nicht) Wenn die Anode nicht überprüft wird, kann es im Behälter zu Korrosion bzw.
- Seite 30 Auswechselung von Ventilator. Seite 30 von 32 Recht auf Änderungen vorbehalten...
-
Seite 31: Energiesparratschläge
Energiesparratschläge Benutze die Einstellung „Energie“ im Menü „Luftwechsel“ der CTS 602-Steuerung. Siehe Gebrauchsanleitung für die CTS 602-Steuerung. Halte das Warmwasser auf niedrige Temperatur. Z. B. es mit 45°C versuchen. Die Zusatzheizung abschalten und nur bei außerordentlich hohem Warmwasserbedarf benutzen. Siehe Gebrauchsanleitung für die CTS 602-Steuerung. -
Seite 32: Zubehör/Ersatzteile
Pollenfilter F7 3915 Ersatzteile/Zubehör Anzahl Nilan-Warennummer Hygrostat 3637 CTS 602, Steuerungsplatine 229933 CTS 602, Bedienpaneel komplett 2398 CTS 602, weißes Paneelgehäuse 2398HX Heizkabel für Kondensatablauf (Frostschutz) 2172 Opferanode 5/4” MG ø33x450mm 19203 Seite 32 von 32 Recht auf Änderungen vorbehalten...
