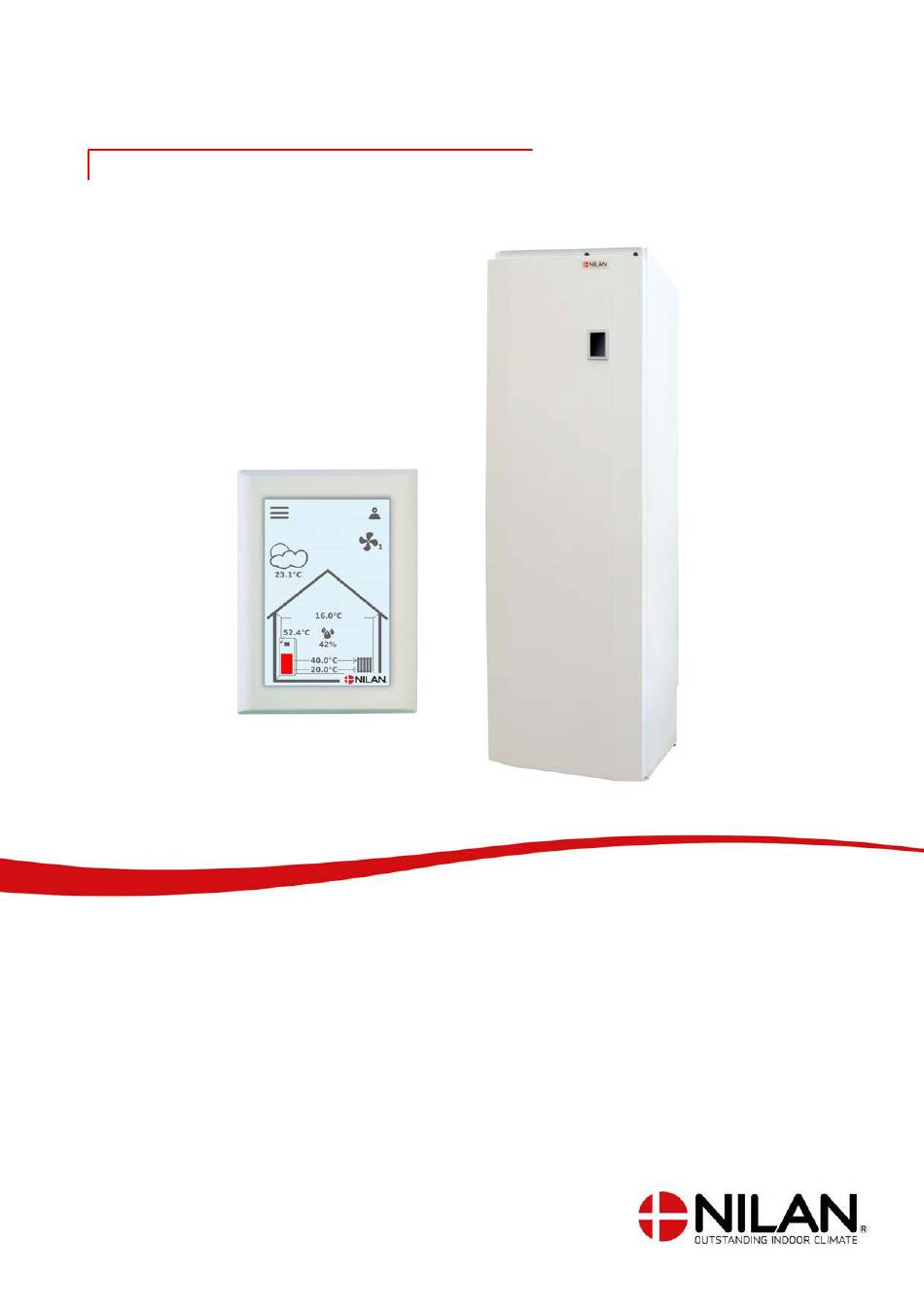

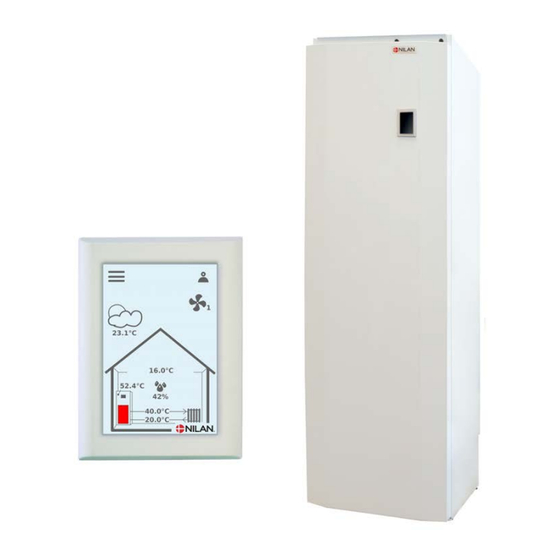

- Seite 1 SOFTWAREANLEITUNG CTS602 HMI BY NILAN VGU 180 EK (Deutsch) Version 3.10 - 24.03.2020...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Installation Einstellungen ....................................................... Warmwasser ....................................................Software Funktionen im Bedienungspanel ............................................Elemente auf der Vorderseite ............................................Startseite Einstellungsmöglichkeiten ......................................... Warnhinweise und Alarme ..............................................Einstellungen Menüübersicht ............................................Installateurrechte ..................................................Starteinstellungen ....................................................Sprache ........................................................Datum/Uhrzeit ....................................................Lüftungseinstellungen .................................................. Gerät einschalten ..................................................Alarm ........................................................ -
Seite 3: Einstellungen
VGU 180 EK (Deutsch) BY NILAN Installation Einstellungen Warmwasser Wie ist das heiße Wasser einzustellen? Diese Liste ist eine Unterstützung für den Installateur und gibt Einstellungen an, die in Absprache mit dem Benutzer oder Bauherren vorzunehmen sind. Funktion Einstellungen Was ist die Wunschtemperatur beim Warmwasser? °C:... -
Seite 4: Software
Software Funktionen im Bedienungspanel Elemente auf der Vorderseite Die Startseite des HMI-Touchpanel enthält die Einstellungsmöglichkeiten und Informationen, die ein Benutzer am meisten verwendet. Zeigt die aktuelle Raumtemperatur im Haus an, gemessen anhand der Abluft. Zeigt die aktuelle Luftfeuchtigkeit an. Wenn ein CO2-Messgerät angeschlossen ist, wird es daneben angezeigt. -
Seite 5: Startseite Einstellungsmöglichkeiten
VGU 180 EK (Deutsch) BY NILAN Startseite Einstellungsmöglichkeiten Die Einstellungsmöglichkeiten, die der Benutzer im Alltag benötigt, werden alle auf der Vorderseite der Steuereinheit eingestellt. Durch Drücken auf aktuelle Raumtemperatur wird die gewünschte Raumtemperatur angezeigt. Die gewünschte Raumtemperatur kann durch Drücken des Pfeils nach oben oder unten geändert werden und mit dem... -
Seite 6: Warnhinweise Und Alarme
Warnhinweise und Alarme Wenn ein Fehler im Betrieb des Gerätes auftritt, erscheint entweder ein Warnhinweis oder ein Alarm. Der Warnhinweis wird oben rechts in der Menüzeile angezeigt. Wenn auf das Symbol gedrückt wird, Der Alarm lässt sich durch Drücken auf erscheint eine Beschreibung des "Clear Alarm"... -
Seite 7: Einstellungen Menüübersicht
VGU 180 EK (Deutsch) BY NILAN Einstellungen Menüübersicht Das Menü für Einstellungen ist so aufgebaut, dass es übersichtlich ist und man sich leicht zurechtfindet. -
Seite 8: Installateurrechte
Installateurrechte Im Einstellungsmenü werden die Service- und Werkseinstellungen angezeigt. Um ins Servicemenü zu gelangen, wird ein Passwort benötigt. Das Passwort wird durch Drücken auf den Pfeil nach oben oder unten eingestellt und mit dem Bestätigen Symbol unten rechts abgeschlossen. Die Service-Einstellungen erfordern ein Passwort, weil eine gewisse Einsicht erforderlich ist, um diese Einstellungen zu ändern, da eine falsche Einstellung dazu führen kann, dass das Gerät nicht optimal funktioniert. -
Seite 9: Starteinstellungen
VGU 180 EK (Deutsch) BY NILAN Starteinstellungen Sprache Das Gerät ist werkseitig auf Dänisch eingestellt. Man kann die Texte in andere Sprachen ändern. Sprache ↳ Dänisch Beschreibung: Wählen Sie die gewünschte Sprache im Touchfeld. Datum/Uhrzeit Es ist wichtig, Datum und Uhrzeit korrekt einzustellen, um Fehler bei einer Fehlermeldung besser lokalisieren zu können. -
Seite 10: Lüftungseinstellungen
Lüftungseinstellungen Gerät einschalten Wenn Strom an der Lüftungsanlage angeschlossen wird, leuchtet die Steuereinheit auf, alle Funktionen sind jedoch abgeschaltet. So wird sichergestellt, dass keine Fehler auftreten. Die Funktionen des Geräts werden in den "Einstellungen" unter "Betrieb" aktiviert. Wenn das Gerät abgeschaltet ist, erscheint auf der Vorderseite ein Symbol. ACHTUNG Bevor an den elektrischen Installationen gearbeitet wird, ist die Stromversorgung zu unterbrechen und gegen Wiedereinschalten zu sichern. -
Seite 11: Daten Anzeigen
VGU 180 EK (Deutsch) BY NILAN ACHTUNG Ein aktiver Alarm kann auf der Bedienungspanel zurückgesetzt werden. Wenn der Alarm behandelt wurde, steht er als inaktiv und kann durch Drücken von "Clear Alarm" zurückgesetzt werden. Daten anzeigen Die aktuellen Daten für die VPL-Geräten können ausgelesen werden. -
Seite 12: Datum/Uhrzeit
Datum/Uhrzeit Es ist wichtig, Datum und Uhrzeit korrekt einzustellen, um Fehler bei einer Fehlermeldung besser lokalisieren zu können. Bei der Protokollierung der Daten ist es wichtig, den Verlauf verfolgen zu können. Die Uhrzeit wird unter Datum/Uhrzeit im Display angezeigt. Datum/Uhrzeit ↳... - Seite 13 VGU 180 EK (Deutsch) BY NILAN ↳ Startzeit Einstellungen: Stunden und Minuten Standardeinstellung: 8:00 Beschreibung: Einstellen, wann am Tag das Programm starten soll. Das Programm läuft bis zum nächsten Wechsel im Wochenprogramm. ↳ Lüftung Einstellungen: Stufe 1 / Stufe 2 / Stufe 3 / Stufe 4 / Ausgeschaltet...
-
Seite 14: Zentralheizung
Zentralheizung Möglichkeit der Raumheizungseinstellungen. Zentralheizung ↳ Einstellung Einstellungen: Wärme / Aus / Bedarf Standardeinstellung: Wärme Beschreibung: Aus: Raumheizung ist ausgeschaltet. Heizung: Konstante Wärme im Verhältnis zu Min./Max. Bedarf: Die Zulufttemperatur wird automatisch von der Kurveneinstellung geregelt ↳ Minimum Vorlauftemperatur Einstellungen: 5 - 40 ºC Standardeinstellung: 25 ºC... - Seite 15 VGU 180 EK (Deutsch) BY NILAN Kurvensteuerung Die Zulufttemperatur wird automatisch von der Kurveneinstellung geregelt Zentralheizung Temperatur Max. Temperatur Min. Temperatur Außentemperatur...
-
Seite 16: Warmwasser
Warmwasser Die Einstellungen für die Warmwasserbereitung wurden vom Werk vorgenommen, wobei es jedoch notwendig sein kann, diese Einstellungen so anzupassen, dass sie dem Bedarf des Benutzers entsprechen. Warmwasser ↳ Elektrische Zusatzheizung Einstellungen: Off / 5 - 85 ºC Warmwasser Standardeinstellung: 30 ºC Beschreibung: Off: Elektrische Zusatzheizung wurde vom Benutzer... -
Seite 17: Luftfeuchtigkeit
VGU 180 EK (Deutsch) BY NILAN Luftfeuchtigkeit Der vorrangige Zweck einer Lüftung besteht darin, Feuchtigkeit aus der Wohnung zu entfernen, sodass sie nicht das Gebäude schädigt und gleichzeitig ein gutes Raumklima erzielt wird. Während längerer Zeiten mit Frost kann die Luftfeuchtigkeit in der Wohnung ein Niveau erreichen, das für Gebäude und Raumklima kritisch sein kann. -
Seite 18: Co2
Dieses Menü ist nur sichtbar, wenn ein CO -Sensor installiert wurde. ACHTUNG -Sensor ist nicht bei allen Geräten Standard, kann jedoch als Zubehör erworben werden. Ist die Personenbelastung sehr unterschiedlich, empfiehlt es sich, die Lüftung entsprechend dem CO Gehalt in der Absaugluft zu regeln. Diese Funktion wird häufig in Büros und Schulen verwendet, in denen die Belastung im Laufe des Tages und der Woche stark schwankt. -
Seite 19: Luftwechsel
VGU 180 EK (Deutsch) BY NILAN Luftwechsel Geringer Feuchtigkeit in der Wohnung kann vorbeugt werden, indem die Lüftung bei niedriger Außentemperatur reduziert wird. Diese Funktion ist u. a. nützlich für Gebiete mit trockner Luft und/ oder langer Kälteperiode. Luftwechsel ↳ Lüftungstyp... -
Seite 20: Serviceeinstellungen
Serviceeinstellungen Passwort Passwort für Serviceeinstellungen: 2 Benutzerwahl 1 Es kann das Benutzerwahlprogramm mit Spezialeinstellungen, die den Betriebszustand im Hauptmenü übersteuern, eingestellt werden. Das Benutzerwahlprogramm wird über ein externes Signal aktiviert. Wenn Benutzerwahl 1 aktiv ist, erscheint ein Symbol auf der Vorderseite Service / Benutzerwahl ↳... -
Seite 21: Zentralheizung
VGU 180 EK (Deutsch) BY NILAN ↳ Ventilatorstufe Einstellungen: Stufe 1 / Stufe 2 / Stufe 3 / Stufe 4 / Ausgeschaltet Standardeinstellung: Stufe 4 Beschreibung: Hier wird die gewünschte Lüftungsstufe ausgewählt. ↳ Dunstabzugshaube Beschreibung: Wenn Dunstabzugshaube ausgewählt wurde. ↳ Dauer Einstellungen: Ausgeschaltet / 15 ↔... -
Seite 22: Warmwasser
Warmwasser Die Einstellungen für die Warmwasserbereitung wurden vom Werk vorgenommen, wobei es jedoch notwendig sein kann, diese Einstellungen so anzupassen, dass sie dem Bedarf des Benutzers entsprechen. Service / Warmwasser ↳ Elektrische Zusatzheizung Einstellungen: Aus / An Standardeinstellung: Beschreibung: Hier kann die elektrische Zusatzheizung aktiviert bzw. deaktiviert werden. -
Seite 23: Luftwechsel
VGU 180 EK (Deutsch) BY NILAN Luftwechsel Die vier Ventilatorstufen können stufenlos zwischen 20 und 100 % eingestellt werden. Außerdem ist es möglich, die Zuluft und Abluft jeweils individuell einzustellen. Das ist beim Einstellen und Ausgleich des Lüftungssystems ein großer Vorteil. -
Seite 24: Enteisung
Enteisung Hier besteht die Möglichkeit, im Zusammenhang mit dem Abtauen des Gerätes unterschiedliche Einstellungen vorzunehmen. Service / Enteisung ↳ Ventilatorstufe Enteisung Einstellungen: Keine / Benutzer / Niedrig Standardeinstellung: Benutzer: Beschreibung: Keine: Der Luftstrom wird während des Abtauens gestoppt (wird bei einer Ablufttemperatur unter + 10ºC verwendet). -
Seite 25: Einstellungen Wiederherstellen
VGU 180 EK (Deutsch) BY NILAN Einstellungen wiederherstellen Die Werks- und Back-up-Einstellungen können wiederhergestellt werden. Service / Einstellungen wiederherstellen ↳ Einstellungen wiederherstellen Einstellungen: Ausgeschaltet / Werk / Back-up / Wiederherstellen Standardeinstellung: Ausgeschaltet Beschreibung: Werk: Auf Werkseinstellungen zurücksetzen. Back-up: Hier kann ein Back-up erfolgen. Wenn ein Back-up gemacht wurde, erscheint das Menü... -
Seite 26: Datenprotokoll-Intervall
Datenerfassung Für das Datenprotokoll wird die XML-Datei ”Devicelog.xml” benötigt, eine Entschlüsselungsspezifikation, die vom Nilan LMT PC-Programm benötigt wird. Die Datei ist im NilanNet unter dem Menüpunkt "After Sales/Software" zu finden. • Die Datei wird in den Katalog „..\Database“ unter dem aktuellen LMT-Projekt gelegt. -
Seite 27: Thema
VGU 180 EK (Deutsch) BY NILAN Thema Es kann zwischen einem roten und grünen Thema für den Bildschirm gewählt werden. Service / Thema ↳ Thema Einstellungen Grün / Rot Standardeinstellung: Grün Beschreibung: Wird "Rot" ausgewählt, erscheinen Text und Rahmen in... -
Seite 28: Hauptbildschirm
Hauptbildschirm Es kann zwischen zwei Startseiten für den Hauptbildschirm ausgewählt werden. Service / Hauptbildschirm ↳ Hauptbildschirm Einstellungen: Normal / Haus Standardeinstellung: Haus Beschreibung: Wird "Normal" gewählt, werden Daten in Listen angezeigt, während die Einstellungsmöglichkeiten auf der Startseite jedoch die gleichen sind. Paneleinstellungen Die Hintergrundbeleuchtung im Touchfeld kann eingestellt werden und das Display kann kalibriert werden. -
Seite 29: Alarmliste
VGU 180 EK (Deutsch) BY NILAN Alarmliste VGU Gerät Alarmliste Die Liste unten gilt für VGU-Geräte und die Ereignisse sind in folgende Kategorien unterteilt: Warnhinweis Der Betrieb wird fortgesetzt, etwas funktioniert jedoch nicht mehr optimal. Der Betrieb wird teilweise oder vollkommen gestoppt, da ein ernsthafter Fehler Alarm aufgetreten ist, der sofortige Aufmerksamkeit erfordert. - Seite 30 Alarm zurückstellen. Teile des Programm-Setups sind Wochenprogramm wie benötigt verloren gegangen. programmieren. Das kann an einem länger andauernden Bitte nehmen Sie Kontakt zum Service Datenbankinhalt Stromausfall oder einem Blitzeinschlag auf, wenn die Anlage nicht geändert liegen. zufriedenstellend/wie zuvor läuft, da Die Anlage läuft mit den Unterprogramme verloren gegangen Standardeinstellungen weiter.
- Seite 31 VGU 180 EK (Deutsch) BY NILAN...
