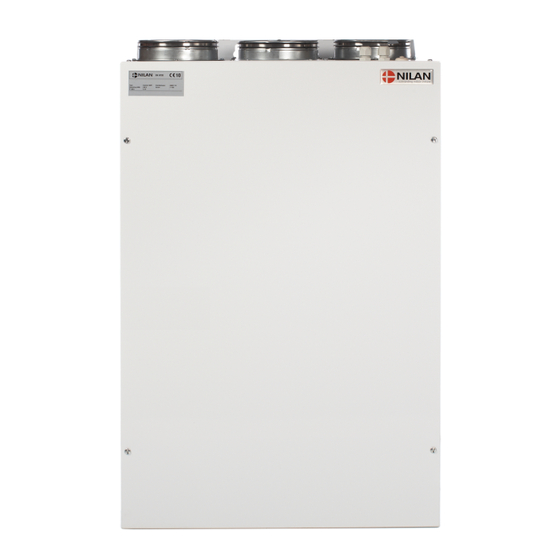

nilan CTS 600 Montageanleitung
Comfort 250 top; comfort 300; comfort 300 top; comfort 450; comfort 600
Vorschau ausblenden
Andere Handbücher für CTS 600:
- Bedienungsanleitung (29 Seiten) ,
- Montageanleitung (27 Seiten) ,
- Bedienungsanleitung (27 Seiten)
Verwandte Anleitungen für nilan CTS 600
Inhaltszusammenfassung für nilan CTS 600
- Seite 1 Montageanleitung CTS 600 by Nilan Comfort 250 Top Comfort 300 Comfort 300 Top Comfort 450 Comfort 600 Version: 5.02, 15-04-2011...
-
Seite 2: Inhaltsverzeichnis
Manuell ............................. 21 Anlagenabmessungen (Richtwerte) ....................22 Zubehör/Ersatzteile ........................26 Abbildungen Figur 1: CTS 600 Bedienpaneel ...................... 4 Figur 2: Vorschlag zur Aufstellung der Anlage ................. 5 Figur 3: Auslegung des Siphons ..................... 6 Figur 4: Dämmung des Kanalrohrs ....................7 Figur 5: Vorschläge für Rohranschluss ................... -
Seite 3: Allgemeine Hinweise Für Die Montage
Für die Anlage ist serienmäßig Filterklasse G4 vorgesehen. Die Anlage kann außerdem mit Sonderzubehör, z. B. Hygrostat und Filterbox mit Pollenfilter, ausgestattet werden. Die Bedienung der Anlage erfolgt mit Hilfe der CTS 600 Steuerung, die eine lange Reihe von Funktionen zu bieten hat, z. B. menügesteuerte Bedienung, Wochenprogramm, zeitgesteuerter Filterwächter, Justierung der Lüfterdrehzahl usw. -
Seite 4: Elektrische Installation
Elektroinstallateur vorgenommen werden. Die Anlage ist gemäß mitgeliefertem Schaltplan zu verkabeln. Die Anlage ist mit einem 1m langen Prüfkabel für das CTS 600-Bedienpaneel geliefert. Das Bedienpaneel ist mit einem Kabel Typ 2x2x0,25 mm paarweise verdrillt (max. Länge 50m) mit der CTS 600-Steuerung in der Anlage zu verbinden. -
Seite 5: Aufstellung Des Comfort
Aufstellung des Comfort Bei Aufstellung ist auf Zugang für zukünftige Service- und Instandhaltungsarbeiten Rücksicht zu nehmen. Ein Freiraum vor und hinter der Anlage von 60cm wird empfohlen. Um die Montage zu erleichtern, werden die einzelnen Anschlussstutzen im Werk gekennzeichnet. Die aufgeklebten Hinweise sind zu beachten. -
Seite 6: Kondensatablauf/Siphon
Kondensatablauf/Siphon Comfort wird mit einem Ø20mm Kondensatablauf (PVC, GF-Fittings) geliefert. Der Ablauf befindet sich unterhalb des Fortluftstutzens. In Verbindung mit dem Kondensatablauf ist ein Siphon einzurichten. Der Kondensatablauf ist mit gleichmäßigem Fall von mindestens 1cm je Meter frostfrei zum nächstgelegenen Abfluss zu führen. -
Seite 7: Kanalanschlüsse
Kanalanschlüsse Es empfiehlt sich, Kanalrohre und Fittings mit Gummidichtung, die der EN 50 262 Klasse B entsprechen, einzusetzen, sowie zur Geräuschdämpfung die Anschlüsse an das Comfort mit ca. 1m langen geräuschisolierenden Flexschläuchen vorzunehmen. Kanalrohre mittels Metallsäge oder Winkelschleifer ablängen und gemäß Arbeitszeichnung auslegen. -
Seite 8: Nachheizregister, Wasser (Zubehör)
Regelventil. Das Nachheizregister ist auf den vormontierten Schienen in die Anlage einzubauen. Die Nachheizregister ist wie auf Seite 14 beschrieben in der CTS 600-Steuerung zu aktivieren. Die Rohrverbindungen zum Nachheizregister sind durch die Rückseite des Aggregats nach außen zu führen, bzgl. des Aufbaus siehe untenstehenden Vorschlag (Seite 10). -
Seite 9: Technische Spezifikation, Wasserheizung
T7, Zuluftfühler, wird ca. ½ Meter vom Gebläse entfernt über ein 5mm großes Loch ca. 3cm in den Zuluftkanal geführt. Danfoss Stellglied an die Klemmen im Schaltkasten anschließen. B3 Frostthermostat an die CTS 600-Platine in der Lüftungsanlage anschließen. Darüber hinaus siehe Schaltplan. Comfort 250 & 300 Top: Die Wasserheizung für Comfort 300 Top ist ein Nachheizregister für Kanalanschluss und kann... -
Seite 10: Nachheizregister, Wasser (Nachrüstung)
Nachheizregister, Wasser (Nachrüstung) Comfort kann mit einer Wasserheizung oder einer elektrischen Zusatzheizung nachgerüstet werden. Nach der Montage sind diese ebenfalls über das CTS 600 Bedienpaneel wie auf Seite 15 beschrieben zu aktivieren. Comfort 300/600: Die 4 Blechschrauben auf der Rückseite des Aggregats lösen, und die Rückwand abnehmen. -
Seite 11: Nachheizregister, Elektrisch (Zubehör)
Nachheizregister, Elektrisch (Zubehör) Als elektrische Heizung dient eine Kanalheizfläche Ø160/Ø200mm. Nach der Nachrüstung mit einem elektrischen Nachheizregister ist diese über das CTS 600-Bedienpaneel wie auf Seite 14 beschrieben zu aktivieren. Die elektrische Nachheizregister ist von einem autorisierten Elektroinstallateur anzuschließen. -
Seite 12: Nachheizregister, Elektrisch (Nachrüstung)
(T2) 900W Überhitzungssignal Über das CTS 600-Bedienpaneel ist jetzt das Nachheizregister in der Software zu wählen. Siehe Seite 14. T2 wird nach der Wahl dem elektrischen Nachheizregister im Servicemenü annulliert. Siehe Seite Diese Beschreibung gilt für Comfort mit Softwareversion SW 0.3X. -
Seite 13: Konfiguration Der Cts 600-Steuerung
Nach der Installation des Gerätes sollen alle Funktionen geprüft werden, d.h. By-Pass/Kühlung, Heizung, evtl. Nachheizregister. Dieser Abschnitt behandelt das Servicemenü in der CTS 600-Steuerung. Für den täglichen Gebrauch der CTS 600-Steuerung siehe die mitgelieferte CTS 600 Bedienungsanleitung. Auf dem CTS 600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 14: Heizung W-Heizrg
Die Anlage ist für die Installation eines Nachheizregisters vorbereitet. Eine Wasserheizung oder ein elektrischer Nachheizregister können nachgerüstet werden. Die Heizung ist, um gemeinsam mit der Anlage fungieren zu können, im CTS 600-Servicemenü zu aktivieren, gleichzeitig wird auch der Frostschutz der Wasserheizung aktiviert. -
Seite 15: Figur 10: Das Menü „Luftwechsel
Einstellen lässt sich eine min. Lüfterstufe für das Zuluftgebläse und eine min. bzw. max. Lüfterstufe für das Abluftgebläse. Auf dem CTS 600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern... -
Seite 16: Figur 11: Das Menü „Abtauen
Abtauen Mit dem Menü „Abtauen“ lässt sich das Verhalten der Anlage bei der Abtauung des Gegenstromtauschers einstellen. Auf dem CTS 600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 17: Temp.steuerng
Angegeben werden kann ein Mindestwert für den Anlagenstopp, um eine weitere Abkühlung des Gebäudes bei Ausfall der primären Heizversorgung zu verhindern. Auf dem CTS 600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern... -
Seite 18: Figur 13: Das Menü „Zuluftregelung
Zuluft Steuerng Im Menü „Zuluft Steuerng“ lässt sich der Regler zur Steuerung der Zulufttemperatur/Zuluft einstellen. Dieses Menü ist nur zugänglich, wenn die Steuerung für einem Nachheizregister konfiguriert ist. Die Parameter im Menü ZULUFT STEUERNG sollten nur von Personen mit Kenntnissen über Regeltechnik justiert werden. -
Seite 19: Raum Steuerng
Die Parameter im Menü RAUM STEUERNG sollten nur von Personen mit Kenntnissen über Regeltechnik justiert werden. Auf dem CTS 600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 20: Figur 15: Das Menü „Preset
Preset Mit dem Menu „Preset“ lassen sich die Werkseinstellungen wiederherstellen. Auf dem CTS 600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 21: Figur 16: Das Menü „Manuell
Manuell Mit dem Menü „Manuell“ lässt sich ein manueller Test der Anlagenfunktionen durchführen. Auf dem CTS 600 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 22: Anlagenabmessungen (Richtwerte)
Anlagenabmessungen (Richtwerte) Comfort 250 Top Comfort 300 Seite 22 von 26 Recht auf Änderungen vorbehalten... - Seite 23 Comfort 300 Links Comfort 300 Top Seite 23 von 26 Recht auf Änderungen vorbehalten...
- Seite 24 Comfort 300 Top Links Comfort 450 Comfort 450 Left Seite 24 von 26 Recht auf Änderungen vorbehalten...
-
Seite 25: Figur 17: Anlagenabmessungen (Richtwerte) Für Comfort 300-600
Comfort 600 Comfort 600 Links Figur 17: Anlagenabmessungen (Richtwerte) für Comfort 300-600 Seite 25 von 26 Recht auf Änderungen vorbehalten... -
Seite 26: Zubehör/Ersatzteile
