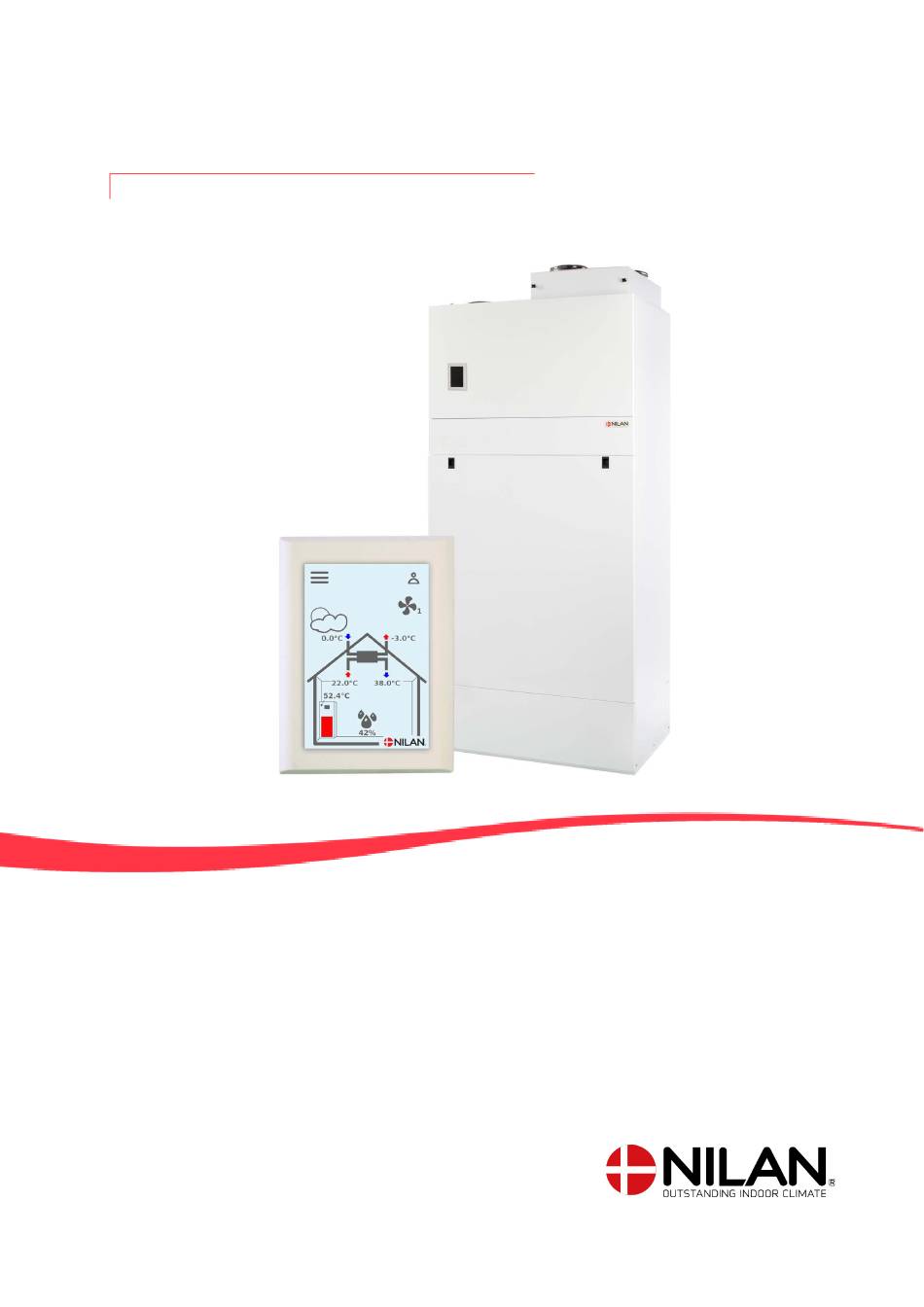

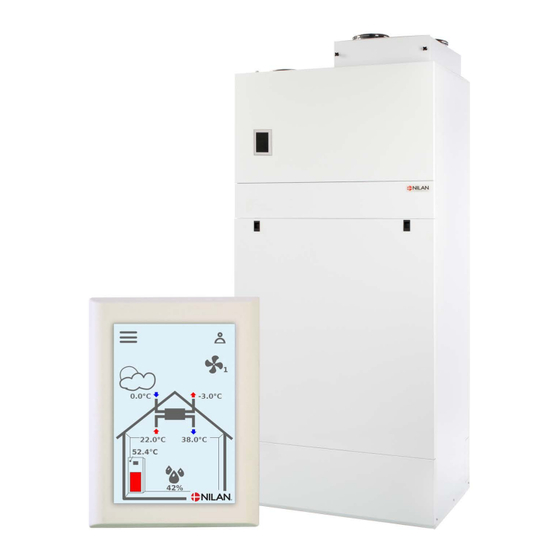

- Seite 1 SOFTWAREANLEITUNG CTS602 HMI BY NILAN Compact P / Compact P Polar Version 4.00 - 19.06.2020 S24_Compact P_DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Installation Einstellungen ........................................ 3 Lüftung ........................................3 Warmwasser ......................................3 Software Funktionen im Bedienungspanel ................................4 Elemente auf der Vorderseite ................................4 Startseite Einstellungsmöglichkeiten ...............................5 Warnhinweise und Alarme .................................. 6 Einstellungen Menüübersicht ................................6 Installateurrechte ....................................7 Starteinstellungen ...................................... 8 Sprache ........................................8 Datum/Uhrzeit ...................................... -
Seite 3: Einstellungen
Installation Einstellungen Lüftung Einstellung der Lüftung. Diese Liste ist eine Unterstützung für den Installateur und gibt Einstellungen an, die in Absprache mit dem Benutzer oder dem Bauher- ren vorzunehmen sind. Funktion Einstellungen Tagen zwischen Filterwechsel Tage: Welche Stufe ist für die Grundlüftung eingestellt Stufe: Wird niedrige Lüftung bei niedriger Außentemperatur gewünscht Ja/Nein... -
Seite 4: Software
Software Funktionen im Bedienungspanel Elemente auf der Vorderseite Die Startseite des HMI-Touchpanel enthält die Einstellungsmöglichkeiten und Informationen, die ein Benutzer am meisten verwendet. 1. Zeigt die aktuelle Raumtemperatur im Haus an, gemessen anhand der Abluft 2. Zeigt die aktuelle Luftfeuchtigkeit an, gemessen anhand der Abluft Wenn ein CO -Sensor angeschlossen ist, wird es daneben angezeigt 3. -
Seite 5: Startseite Einstellungsmöglichkeiten
Startseite Einstellungsmöglichkeiten Die Einstellungsmöglichkeiten, die der Benutzer im Alltag benötigt, werden alle auf der Vorderseite der Steuereinheit eingestellt. Durch Drücken auf die aktuelle Ventila- Durch Drücken auf aktuelle Raumtem- Durch Drücken auf aktuelle Warmwas- torstufe wird die gewünschte Ventilator- peratur wird die gewünschte Raumtem- sertemperatur wird die gewünschte stufe angezeigt. -
Seite 6: Warnhinweise Und Alarme
Warnhinweise und Alarme Wenn ein Fehler im Lüftungsgerät auf- Wenn auf das Symbol gedrückt wird, Wenn das Problem gelöst worden ist, tritt, erscheint entweder ein Warnhin- erscheint eine kurze Beschreibung des lässt sich der Alarm durch Drücken auf weis oder ein Alarm. Das Symbol wird Warnhinweises oder des Alarms. -
Seite 7: Installateurrechte
Fachwissen ist erforderlich, um diese Einstellungen vorzunehmen und das Lüftungsgerät kann mit einem höheren Energiever- brauch als nötig laufen und schlimmstenfalls kaputt gehen, wenn diese Einstellungen nicht korrekt sind. 3. Werksebene - Nur Nilan hat Zugriff Zugriff zum Servicemenü findet man unten in den Um ins Servicemenü... -
Seite 8: Starteinstellungen
Starteinstellungen Sprache Das Gerät ist werkseitig auf Dänisch eingestellt. Man kann die Texte in andere Sprachen ändern. >Sprache > Dänisch Beschreibung: Wählen Sie die gewünschte Sprache im Bedienungspanel. Datum/Uhrzeit Es ist wichtig, Datum und Uhrzeit korrekt einzustellen, um Fehler bei einer Fehlermeldung besser lokalisieren zu können. Bei der Protokollierung der Daten ist es wichtig, den Verlauf verfolgen zu können. -
Seite 9: Lüftungseinstellungen
Lüftungseinstellungen Lüftungsgerät einschalten Wenn Strom an der Lüftungsanlage angeschlossen wird, leuchtet die Steuereinheit auf, alle Funktionen sind jedoch abgeschaltet. So wird sichergestellt, dass keine Fehler auftreten. Wenn die Lüftungsgerät ausgeschaltet ist, wird dieses Symbol in der oberen rechten Ecke der Vorderseite des Bedienungspanel angezeigt. -
Seite 10: Alarm
Alarm Warnhinweise und Alarme können im Menü "Alarm" abgelesen werden. In diesem Menü können Warnhinweise und Alarme auch zu- rückgesetzt werden. Das Alarmsymbol wird in der oberen rechten Ecke des Bedienfelds angezeigt, falls ein Alarm oder eine Warnung aktiv ist. >... -
Seite 11: Wochenprogramm
> Softwareversion Beschreibung: Zeigt die installierte Softwareversion an. > Panel-Software Beschreibung: Zeigt die installierte Softwareversion im Bedienungspanel an. Wochenprogramm Das Gerät kann so eingestellt werden, dass es gemäß bestimmten Einstellungen zu festen Zeitpunkten im Laufe der Woche über ein Wochenprogramm läuft. Auf der Vorderseite des Bedienungspanel in der obere rechten Ecke wird das Wochenprogrammsymbol angezeigt, wenn diese Funktion aktiv ist. -
Seite 12: Zuluft Heizung
Zuluft Heizung Dieser Menüpunkt ist nur sichtbar, wenn eine Nachheizregister installiert ist und unter Serviceeinstellungen aktiviert ist. ACHTUNG Eine Nachheizregister ist nicht Standard, kann aber als Zubehör erworben und auf Wunsch auch nachgerüstet werden. Wenn die Raumtemperatur gemessen in der Absaugluft unter die am Display eingestellte gewünschte Raumtemperatur fällt, starten die Wärmepumpe und das Nachheizregister für die Erwärmung der Zuluft. -
Seite 13: Zulufttemperatur
> Verzögerung Einstellungen: 0 30 Minutten Standardeinstellung: 10 Minutten Beschreibung: Verzögerung einstellen für den Zeitpunkt, wann das Nachheiz- register aktiviert werden darf, nachdem ein Wärmebedarf fest- gestellt wurde. Wärmekurve Zulufttemperatur Max. Temperatur Min. Temperatur Außentemperatur... -
Seite 14: Warmwasser
Warmwasser Die Einstellungen für die Warmwasserbereitung wurden vom Werk vorgenommen, wobei es jedoch notwendig sein kann, diese Einstel- lungen so anzupassen, dass sie dem Bedarf des Benutzers entsprechen. > Warmwasser >Elektrische Zusatzheizung Einstellungen: Off / 5 85 ºC Warmwasser Standardeinstellung: 30 ºC Off:... -
Seite 15: Kühlung
Kühlung Das Gerät kann die Wohnung mit Bypass-Kühlung und/oder aktiver Kühlung über die Wärmepumpe kühlen. Die Voraussetzung dafür, dass das Gerät in den Kühlungsmodus schaltet, ist, dass Sommerbetrieb oder Kühlung in "Betriebsfunktion" aktiviert wurde. Bypass-Kühlung: Wenn die Raumtemperatur in der Abluft gemessen höher ist als der Kühlung-Sollwert -2 ºC und die Außentemperatur unter der Raum- temperatur liegt, öffnet der Bypass und startet die Bypass-Kühlung. -
Seite 16: Luftfeuchtigkeit
Luftfeuchtigkeit Der vorrangige Zweck einer Lüftung besteht darin, Feuchtigkeit aus der Wohnung zu entfernen, sodass sie nicht das Gebäude schädigt und gleichzeitig ein gutes Raumklima erzielt wird. Während längerer Zeiten mit Frost kann die Luftfeuchtigkeit in der Wohnung ein Ni- veau erreichen, das für Gebäude und Raumklima kritisch sein kann. -
Seite 17: Co2 Steuerung
Steuerung Dieser Menüpunkt ist nur sichtbar, wenn ein CO -Sensor installiert ist und die Funktion unter Serviceeinstellungen ausgewählt ist. ACHTUNG CO2 -Sensor ist nicht Standard, kann jedoch als Zubehör erworben werden. Ist die Personenbelastung sehr unterschiedlich, empfiehlt es sich, die Lüftung entsprechend dem CO2-Gehalt in der Abluft zu regeln. Diese Funktion wird häufig in Büros und Schulen verwendet, in denen die Belastung im Laufe des Tages und der Woche stark schwankt. -
Seite 18: Luftfilter
Luftfilter ACHTUNG Es ist wichtig, die Filter regelmäßig nach Bedarf zu wechseln. Schmutzige Filter reduzieren die Wirksamkeit des Lüf- tungsgeräts, was ein schlechteres Raumklima sowie einen höheren Stromverbrauch zur Folge hat. Ab Werk ist der Filteralarm für einen Filterwechsel mit einem Intervall von 90 Tagen eingestellt. Es ist möglich, den Timer so einzustel- len, dass er zu der Verschmutzung in dem Gebiet, in dem das Lüftungsgerät installiert ist, passt. -
Seite 19: Temperaturregelung
Temperaturregelung Ist kein Nachheizregister installiert, werden die Einstellungen genutzt, um die Bypass-Klappe zu steuern. Soll die Zulufttemperatur geregelt werden und zur Beheizung des Hauses beitragen, ist die Montage eines Nachheizregisters notwen- dig. Durch ein Nachheizregister kann man die Temperatur der Zuluft unabhängig von der Außentemperatur regeln. Es kann ein externes Elektro- oder Wassernachheizregister im Zuluftkanal montiert werden. -
Seite 20: Serviceeinstellungen
Serviceeinstellungen Password Passwort für Zugriff zu Serviceeinstellungen: 2 WARNUNG Serviceeinstellungen sind für Fachinstallateure, die wissen, wie ein Lüftungsgerät funktioniert, und sie müssen es genau auf die Installation einstellen, in der das Lüftungsgerät installiert worden ist. Wenn ein Benutzer diese Einstellungen ändert, läuft das Lüftungsgerät nicht mehr optimal, es hat einen höheren Ener- gieverbrauch zur Folge und es kann schlimmstenfalls zu Fehlern mit Schäden am Lüftungsgerät führen. - Seite 21 Benutzerwahl 1 > Benutzerwahl 1 > Programm wählen Einstellungen: Keine/Erweitert/Zuluft/Abluft/Ext. Offset/Lüftung Standardeinstellung: Erweitert Beschreibung: Hier wird das gewünschte Programm ausgewählt. > Erweitert Beschreibung: Wenn erweitert ausgewählt wurde. > Dauer Einstellungen: Aus / 15 480 min. Standardeinstellung: Beschreibung: Zeit läuft im Intervall von 15 Min. Hier wird eingestellt, wie lange das Programm nach Abschal- tung des externen Signals laufen soll.
- Seite 22 Benutzerwahl 2 > Benutzerwahl 2 > Programm wählen Einstellungen: Keine/Erweitert/Zuluft/Abluft/Ext. Offset/Lüftung / Abzug Standardeinstellung: Keine Beschreibung: Hier wird das gewünschte Programm ausgewählt. > Erweitert Beschreibung: Wenn erweitert ausgewählt wurde. > Dauer Einstellungen: Aus / 15 480 min. Standardeinstellung: Beschreibung: Zeit läuft im Intervall von 15 Min.
- Seite 23 > Dauer Einstellungen: Aus / 15 480 min. Standardeinstellung: Beschreibung: Zeit läuft im Intervall von 15 Min. Hier wird eingestellt, wie lange das Programm nach Abschal- tung des externen Signals laufen soll. > Ventilatorstufe Einstellungen: Stufe 1 / Stufe 2 / Stufe 3 / Stufe 4 / Aus Standardeinstellung: Stufe 4 Beschreibung:...
-
Seite 24: Zuluftheizung
Zuluftheizung Hier wird der Betrieb des Nachheizregisters eingestellt, wenn es installiert ist. > Zuluftheizung > Einstellung Zentralheizung Einstellungen: Keine / Elektrisch Standardeinstellung: Keine Beschreibung: Hier wird angegeben, ob ein elektrisches Nachheizregister installiert ist. > PID-Integrationszeit Einstellungen: 0 - 25 Sekunden Standardeinstellung: 10 Sekunden Beschreibung:... -
Seite 25: Luftqualität
Luftqualität Alle Nilan Lüftungsgeräte wird standardmäßig mit einem Feuchtigkeitssensor geliefert. Es ist möglich, einen CO -Sensor zu kaufen, der in diesem Menü aktiviert werden. > Luftqualität > Funktion Einstellungen Feuchtigk.+CO / Feuchtigkeit / Ausgeschaltet Standardeinstellung: Feuchtigkeit Beschreibung: Hier wird die Feuchtigkeits- und CO -Regelung aktiviert oder deaktiviert. -
Seite 26: Enteisung
0 ° C in das Gerät gelangt. Das heißt, die Vorheizregister erwärmt die Außenluft viele Stunden lang, ohne dass dies tatsächlich erforderlich ist. Das Nilan CCDI-System misst die Temperatur in dem Teil des Wärmetauschers, in dem sich Eis bildet, und startet die Vorheizfläche erst, wenn die Temperatur im Wärmetauscher unter 2 ° C fällt, und reguliert die Vorheizfläche stufenlos. -
Seite 27: Temperaturregelung
ratur unter -2 ° C und in vielen Fällen bei einer noch niedrigeren Temperatur aktiviert. Auf diese Weise läuft die Frostschutzvorwärmfläche im Vergleich zu einer normalen Vorheizfläche nur eine sehr begrenzte Anzahl von Stunden pro Jahr. Temperaturregelung Raum niedrige Temperatur Es kann eine Mindestraumtemperatur angegeben werden, ab wann das Gerät anhalten soll (Raum niedrige Temperatur). -
Seite 28: Raumtemperatur Kontrolle
Raumtemperatur kontrolle In diesem Menüpunkt kann die Steuerung der Nachheizregister eingestellet werden ACHTUNG Die Parameter in diesem Menü sollten nur von Personen mit Kenntnis der Regelungstechnik eingestellt werden. > Raumtemp.kontrolle > Response-Modus Einstellungen: Langsam / Normal / Schnell Standardeinstellung: Normal Beschreibung: Hier wird eingestellt, wie schnell die Wärmeregelung nach oben oder unten regeln soll. -
Seite 29: Manueller Betrieb
Warmwasserbehälter Modbus Adresse Die CTS602 Steuerung in den Lüftungsgeräten von Nilan verfügt über eine offene Modbus-Kommunikation, des es ermöglicht, das Ge- rät mit ein externe CTS-System zu steuern. Die CTS602-Steuerung kommuniziert Modbus RS485, und das vollständige Modbus-Protokoll kann von der Nilan Website heruntergeladen werden. -
Seite 30: Datenprotokoll-Intervall
Protokollierung, sondern nur bei Ereignissen und Alarmen. Datenerfassung Für das Datenprotokoll wird die XML-Datei ”Devicelog.xml” benötigt, eine Entschlüsselungsspezifikation, die vom Nilan LMT PC-Pro- gramm benötigt wird. Die Datei ist im NilanNet unter dem Menüpunkt "After Sales/Software" zu finden. • Die Datei wird in den Katalog „..\Database“ unter dem aktuellen LMT-Projekt gelegt •... -
Seite 31: Hauptbildschirm
Hauptbildschirm In der Steuerung ist es möglich zwischen zwei verschiedene Frontbilder auf des Bedienungspanel zu wählen. > Hauptbildschirm > Hauptbildschirm Einstellungen: Normal / Haus Standardeinstellung: Haus Beschreibung: Beide Optionen ermöglichen den Zugang zum Einstellen der Lüftungsgerät über die Vorderseite. Paneleinstellungen Es ist möglich, die Hintergrundbeleuchtung im Bedienungspanel einzustellen und zu kalibrieren, falls sie unscharf wird. -
Seite 32: Alarmlisten
Alarmlisten Compact Alarmliste Die Liste unten gilt für Lüftungsgeräte mit CTS602 Steuerung. Die Ereignisse sind in folgende Kategorien unterteilt: Der Betrieb wird fortgesetzt, es ist jedoch ein Vorfall aufgetreten, dessen man sich bewusst sein Warnhinweis sollte. Der Betrieb wird teilweise oder vollständig gestoppt, da es sich um einen kritischen Fehler handelt, Alarm der sofortige Aufmerksamkeit erfordert. - Seite 33 Raumtemperatur Wenn die Raumtemperatur unter 10 °C Haus heizen und Alarm zurücksetzen. zu niedrig fällt, stoppt die Anlage, um ein weiteres Auskühlen der Wohnung zu vermeiden. Dies kann evtl. während eines Zeitraums sein, wenn das Haus nicht bewohnt ist und die Heizungsanlage angehaltenwurde.
