- Seite 1 INSTALLATION- UND SERVICEANLEITUNG CTS602I HMI BY NILAN VPM 600-2200 (Deutsch) Version 3.00 - 03.06.2020...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit Stromversorgung ................................................. Drucktragende Ausrüstung ............................................Entsorgung ......................................................Wärmepumpe ..................................................Allgemeine Informationen Einleitung ......................................................Allgemeine Informationen vor der Montage ....................................Haftungsausschluss ................................................Symbol Erklärung ................................................Anwendungsbereiche des Leitfadens ......................................... Typenschild ....................................................Warnungen und Regeln ................................................. Nicht Anwendungsgebiete ............................................Kein Kanalanschluss ................................................ - Seite 3 VPM 600-2200 (Deutsch) BY NILAN Bedienungspanel ..................................................CTS602i HMI Touch ..............................................Wandhalterung ................................................... Elektroanschluss Zubehör ............................................... Elektrisches Nachheizregister (Zubehör) ..................................... Wassernachheizregister (Zubehör) ........................................Sanitärmontage Kondenswasserablauf ................................................. Wichtige Information ..............................................Kondensatablauf anschließen ..........................................Sanitäre Arbeiten Zubehör .............................................. Siphon mit Kugel (Zubehör) .............................................
-
Seite 4: Sicherheit
Sicherheit Stromversorgung Stets die Stromversorgung zum Gerät unterbrechen, wenn ein Fehler auftritt, der sich nicht über die Steuereinheit beheben lässt. Tritt ein Fehler an stromführenden Teilen des Geräts auf, ist in jedem Fall ein autorisierter Elektroinstallateur zur Ausbesserung des Fehlers hinzuzuziehen. Schalten Sie das Gerät immer aus, bevor Sie beispielsweise die Türen öffnen. -
Seite 5: Allgemeine Informationen Einleitung
Um einen ordnungsgemäßen Betrieb des Geräts sowie die Sicherheit von Personen und Geräten zu gewährleisten, müssen die Anweisungen befolgt werden. Nilan A / S lehnt jegliche Verantwortung für Schäden ab, die durch die Verwendung des Geräts und / oder des Zubehörs unter Verstoß gegen die Anweisungen und Anweisungen dieses Handbuchs entstehen. -
Seite 6: Typenschild
2. Gesamtbestell-Nr. 3. Die Seriennummer des Geräts. Hinweis: Wenn Sie sich mit Fragen zum Produkt an Nilan A / S wenden, geben Sie immer den Gerätetyp an, Best.-Nr. und Seriennr. bereit. Anhand dieser Informationen kann die Serviceabteilung alle Informationen über die jeweilige Einheit finden und dabei mit Informationen helfen und Fragen dazu beantworten, woraus die Einheit besteht bzw. -
Seite 7: Gerätetyp

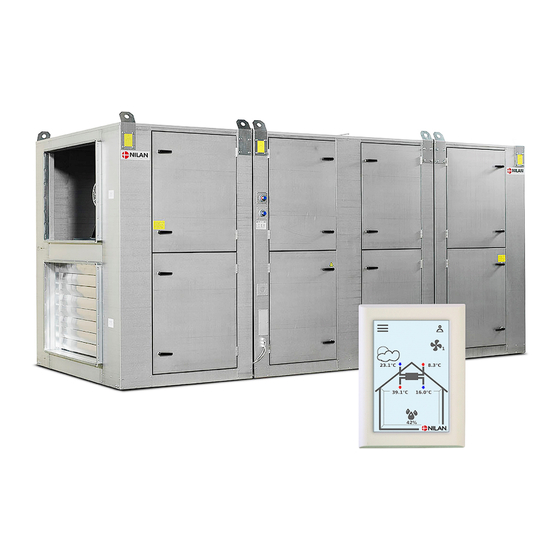

VPM 600-2200 (Deutsch) BY NILAN Gerätetyp Produktbeschreibung Die VPM 600-2200-Serie ist ein Lüftungs- und Wärmerückgewinnungsgerät mit Kühl- und Wärmefunktion, das speziell für gewerbliche Gebäude mit einem Luftwechselbedarf von bis zu 22.000 m³ pro Stunde entwickelt wurde. Eine VPM-Einheit entfernt die "verbrauchte" feuchte Luft aus dem Gebäude und liefert wiederum "frische"... - Seite 8 Außenluft Kanalanschluss Zuluft Kanalanschluss Abluft Kanalanschluss Fortluft Kanalanschluss Außenluftfilter Abluftfilter Zuluftventilator Abluftventilator Stromanschlüsse 10. Anschluss des HMI Bedienungspanels 11. Steuerung (im Schrank) 12. Ventile für Kühlmanometer 13. Rohr für Vorlauft / Rücklauf zur Wasserheizfläche (siehe Foto 14) a. Vorlauf b. Rücklauf 14.
-
Seite 9: Maßskizze Für Vpm 600
VPM 600-2200 (Deutsch) BY NILAN Maßskizze für VPM 600 Die abgebildete Maßzeichnung gilt für eine linke Version. Alle Angaben sind in mm. 3910 2000 Zuluft Außenluft Abluft Fortluft 1050 1225... -
Seite 10: Maßskizze Für Vpm 700-800-1000
Maßskizze für VPM 700-800-1000 Die abgebildete Maßzeichnung gilt für eine linke Version. Alle Angaben sind in mm. 4290 1140 2000 1140 Außenluft Zuluft Fortluft Abluft 1210 1415 1000 1000... -
Seite 11: Maßskizze Für Vpm 120
VPM 600-2200 (Deutsch) BY NILAN Maßskizze für VPM 120 Die abgebildete Maßzeichnung gilt für eine linke Version. Alle Angaben sind in mm. 4440 1215 2000 1215 Zuluft Außenluft Abluft Fortluft 1315 1490 1200 1200... -
Seite 12: Maßskizze Für Vpm 2200
Maßskizze für VPM 2200 Die abgebildete Maßzeichnung gilt für eine linke Version. Alle Angaben sind in mm. 4850 1370 21 00 1370 Zuluft Außenluft Abluft Fortluft 1470 1620 1400 1400... -
Seite 13: Position Der Schwingungsdämpfer
VPM 600-2200 (Deutsch) BY NILAN Position der Schwingungsdämpfer VPM 600 310kg 720kg 310kg Mit Fundament 8 Braun 100x100x25 + 4 Rot 100x100x25 Wird vorne und hinten platziert Ohne Fundament 4 Rot 100x100x25 + 8 Braun 100x100x25 VPM 700-800-1000 425kg 900kg... -
Seite 14: Funktionsdiagramm Vpm 600-2200
Funktionsdiagramm VPM 600-2200 Wärme Kühlung Anschlüsse Steuerung 1: Außenluft T1: Außenluftfühler 2: Zuluft T2/T7: Temperaturfühler Zuluft 3: Abluft T9: Frostschutz der Nachheizregister 4: Fortluft T5: Kondensatorfühler 5: Kondensatablauf T6: Verdampferfühler 6: Elektrisch und Wassernachheizregister T10: Raumfühler... -
Seite 15: Zubehör
VPM 600-2200 (Deutsch) BY NILAN Zubehör CO2-Fühler Mit einem montierten CO -Sensor extern oder im System integrierten kann die Lüftungsstufe so vorprogrammiert werden, dass höhere Lüftungsstufen mit hohem CO Gehalt in der Abluft ablaufen. CO -Gehalt ist programmierbar. In der Steuerung kann entweder Feuchteregelung oder CO Fühler gewählt werden. -
Seite 16: Wassernachheizregister
Kondenswasser frei ablaufen kann. Heizkabel - extern Nilan bietet ein externes Heizkabel zum Frostschutz des Kondensatablaufs von 3 m bzw. 5 m an. Wird in Fällen verwendet, in denen eine Nilan-Wasserfalle mit Kugel montiert ist und das integrierte Heizkabel nicht verwendet werden kann. Das 10-W-Heizkabel ist mit einem Thermostat ausgestattet und erwärmt sich daher nur, wenn ein Frostschutz... -
Seite 17: Vtz Kompressor
VPM 600-2200 (Deutsch) BY NILAN VTZ Kompressor VTZ ist ein frequenzgeregelter Kompressor mit einer stabilen und konstanten Regelung. Der Kompressor passt den Betrieb an den Kühl- oder Heizbedarf an und erreicht so einen hohen COP-Wert, was einen geringen Energieverbrauch bedeutet. -
Seite 18: Aufstellung Handhabung
Aufstellung Handhabung Auspacken Das Gerät kommt in Folie gewickelt. Um die verzinkten Blechteile vor Verfärbungen zu schützen, entfernen Sie die Folie sofort und decken Sie sie dann mit einer Plane ab, bis das System installiert ist. Transport nach dem Auspacken Der Transport vom Gerät, wenn dieses platziert und installiert werden sollen, kann auf zwei allgemeine Weisen erfolgen: •... -
Seite 19: Montage
VPM 600-2200 (Deutsch) BY NILAN Montage Platzierung des Geräts ACHTUNG Es wird ein guter Abstand vor dem Gerät empfohlen (siehe Tabelle). Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Der Filterwechsel muss einfach sein und der Austausch von Ventilatoren oder anderen Bauteilen müssen möglich sein. Es muss Platz für eine einfache Reinigung des Geräts vorhanden sein. -
Seite 20: Installation Und Montage Vom Gerät
Stufe 1 Das Fundament wird an der gewünschten Stelle platziert. Stufe 2 Die Schwingungsdämpfer (Sylome) sind unter den Einstellschrauben platziert. a. Nilan Fundament b. Stellschrauben c. Sylomer Stufe 3 Fundament wird angepasst. a. Dieser Abschnitt bezieht sich auf das Fortluftmodul und ist daher nicht vorhanden, wenn dies nicht in der Lieferung enthalten ist. - Seite 21 VPM 600-2200 (Deutsch) BY NILAN Stufe 4 Der Mittelteil wird genau in der Mitte des Fundament platziert. Alle Modelle, die größer als der VPM 600 sind, sind mit Hebeösen ausgestattet. Wenn Ketten oder Gurte direkt an den Halterungen verwendet werden, muss der gegenseitige Winkel größer als 60 °...
- Seite 22 Stufe 7 Die Filter- / Ventilatorsektionen werden mit Hilfe der beiliegenden Halterungen / Schrauben zusammen mit dem Mittelteil gezogen. Die Beschläge wird in die Viereckige Rillen unten in den Sektionen platziert. Die Bolzen werden festgezogen und die Sektionen zusammengezogen. Nach der Installation werden die Viereckige Rillen mit Silikon gefüllt.
- Seite 23 VPM 600-2200 (Deutsch) BY NILAN Filter-/Ventilator- Mittlere- Stufe 9 Modul Sektion Der Tropfenfänger ist im VPM-Modul montiert. a. Tropfenfänger b. Verdampfer c. Kondensatwanne d. EC-Kammerventilator Stufe 10 Wenn das Gerät mit einem Fortluftmodul geliefert wird, wiederholen Sie die Schritte für das Fortluftmodul.
-
Seite 24: Montage Im Freien
Sturmschutz gezeigt. In den Hebeösen können Leinen angebracht werden, die sicher am Boden befestigt sind. Es ist möglich, eine Sturmhalterung von Nilan unter der Artikelnummer 77223 zu kaufen. Die Halterung befestigt das Gerät zusammen mit dem Fundament. a. Gabelschrauben (6,3 x 19) mit Unterlegscheibe Bohren Sie mit einem 4,5 mm Bohrer. -
Seite 25: Elektrische Montagearbeiten
VPM 600-2200 (Deutsch) BY NILAN Elektrische Montagearbeiten Stromanschlüsse Sicherheit ACHTUNG Alle Arbeiten sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestimmungen auszuführen. ACHTUNG Bei der Arbeit an den elektrischen Komponenten des Gerätes muss der Strom unterbrochen werden. Es muss überprüft werden, dass Kabel beim Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden. -
Seite 26: Elektroanschluss Gerät
Elektroanschluss Gerät Versorgung Stromversorgung, einschließlich Sicherheitsschalter, ist von einem autorisierten Elektroinstallateur zu montieren. Das Gerät ist an 3x400V + N + J anzuschließen Es wird auch auf den mit das Gerät gelieferten Schaltplan verwiesen. Gerät Die Abbildung zeigt eine linke Version: Stromversorgung (nur für elektrische Heizfläche, Abbildung ohne Wasserheizfläche) 3x400V 50HZ Sicherheitsschalter... -
Seite 27: Bedienungspanel
BY NILAN Bedienungspanel CTS602i HMI Touch Mit dem HMI-Touch-Panel CTS602i können die Geräte von Nilan vor Ort gesteuert werden. Das Bedienungspanel ist werkseitig über eine Anschlussbox an der Seite der Anlage mit der Steuereinheit CTS602i verbunden und wird mit einem 3 m langen Cat.5e- Kabel des Typs 4x2x0,5 mm Kabelpaar geliefert. -
Seite 28: Wandhalterung
Wandhalterung Das HMI-Panel wird mit der integrierten Wandhalterung an der Wand montiert. Das Panel sollte sichtbar platziert werden, damit Änderungen und Einstellungen am Monitor vorgenommen werden sowie Warnhinweise und Alarme für den Betrieb beobachtet werden können. Die Wandhalterung befindet sich auf der Die Wandhalterung wird mit zwei Schrauben Der RJ12 Stecker wird in die Buchse am Rückseite und kann abgetrennt werden. -
Seite 29: Elektroanschluss Zubehör
VPM 600-2200 (Deutsch) BY NILAN Elektroanschluss Zubehör Elektrisches Nachheizregister (Zubehör) Der Anschluss des Elektro Nachheizregister muss von einer autorisierten Elektrofachkraft durchgeführt werden. Das Stromversorgungskabel muss über den Hauptschalter angeschlossen werden (Zubehör). ACHTUNG Die Montage des Kommunikationskabels an das Platine erfolgt in Bezug auf den beigefügten Schaltplan. -
Seite 30: Wassernachheizregister (Zubehör)
Wassernachheizregister (Zubehör) Wasserheizfläche und Mischkreislauf inkl. Die Umwälzpumpe ist ab Werk in das Gerät eingebaut, wenn sie zusammen mit dem Gerät gekauft wird. Wenn die Wasser-Nachheizfläche nachgerüstet wird, muss der Anschluss der Umwälzpumpe von einem autorisierten Elektriker durchgeführt werden. Schwarz Schwarz Grau Grau... -
Seite 31: Sanitärmontage
Siphons im Verhältnis zu den Mindestanforderungen vermindert den Bedarf des Nachfüllens. INFO Nilan bietet einen Siphon mit einer Kugel an. Die Kugel sorgt dafür, dass keine Luft durch den Kondenswasserablauf in das Gerät gesaugt wird, wenn der Siphon ausgetrocknet ist. So wird sichergestellt, dass das Wasser in der Kondenswasserschale weggeleitet werden kann und der Kondenswasserablauf nicht so häufig überprüft werden muss. -
Seite 32: Kondensatablauf Anschließen
Kondensatablauf anschließen Ø32 mm Ø32 mm min. 50 mm min. 120 mm min. 50 mm Anschluss Siphon allgemein Anschluss Nilan Siphon mit Kugel (wird empfohlen) -
Seite 33: Sanitäre Arbeiten Zubehör
VPM 600-2200 (Deutsch) BY NILAN Sanitäre Arbeiten Zubehör Siphon mit Kugel (Zubehör) Anschlussmöglichkeiten mit Nilans Siphon: 1. Siphon mit Stutzen von Ø32 mm 2. Reduzierstutzen für Ø20 mm 3. Reduzierstück für ¾"-RG 4. Reduzierstutzen für ½"-Schlauch Maßskizze: Alle Angaben sind in mm. -
Seite 34: Wassernachheizregister (Zubehör)
Wassernachheizregister (Zubehör) Der Anschluss des Mischkreises an die Heizfläche muss von einem autorisierten Installateur durchgeführt werden. ACHTUNG Wenn das Gerät außerhalb des Hauses aufgestellt wird, ist die Installation vor Frost zu schützen. Das Nachheizregister wird bei Auswahl ab Werk in das Gerät eingebaut. Die Heizfläche wird mit Temperatursensor T9 und Frostthermostat B3, Stellantrieb (Danfoss AME 140 / 24V), Umwälzpumpe (z. - Seite 35 VPM 600-2200 (Deutsch) BY NILAN Der Wiedereinbau des Stellantriebs MUSS in folgender Weise erfolgen: 1. Netzstecker ziehen und Abdeckung des Stellantriebs entfernen. 2. Getriebe befreien, indem der Knopf unten am Gehäuse eingedrückt und die Spindel ganz ausgedreht wird (gegen den Uhrzeigersinn) 3.
- Seite 36 7500 22,3 37,7 29,8 1628 10000 20,6 44,3 47,8 1914 12500 19,4 49,9 68,9 2156 Die Heizfläche hat 2 Rohrreihen und 3/4 "RG-Anschluss. Steuerventil (Zubehör): Auf Bestellung ausgewählt. Hinweisende Leistungsdaten für integrierte Wassernachheizregister in VPM 1200-1500 Die in der Tabelle angegebenen Daten beziehen sich auf eine Temperatur vor der Heizfläche von 8 ° C. Vorlauf- / Druckverlust Druckverlust...
- Seite 37 VPM 600-2200 (Deutsch) BY NILAN Steuerventil (Zubehör): Auf Bestellung ausgewählt.
-
Seite 38: Lüftungsmontage
Ausgleich Wichtige Information ACHTUNG Damit das Lüftungssystem optimal läuft, ist es wichtig, dass es richtig eingestellt ist. Nilan A / S empfiehlt, dass dies von Fachleuten durchgeführt wird. ACHTUNG Wenn eine Druckregelung gekauft wird, muss der Kanaldruck in den Druckregelungskästen eingestellt... -
Seite 39: Leistungskurven Für Die Sel-Wertbewertung
VPM 600-2200 (Deutsch) BY NILAN Leistungskurven für die SEL-Wertbewertung VPM 600 Bewertung des SEL-Wertes bei verschiedenen Luftstrom- / Druckverlusten. VPM600, Air performance curves 1000 Capacity Curve Pressure drop water coil [Pa] SFP [J/m3] 2500 2100 1800 1200 3000 3500 4000... -
Seite 40: Vpm 800-1000
VPM 800-1000 Bewertung des SEL-Wertes bei verschiedenen Luftstrom- / Druckverlusten. VPM800-1000, Air performance curves 1200 Capacity Curve 1100 1000 Pressure drop water coil [Pa] SFP [J/m3] 2500 2100 1800 1200 4000 5000 6000 7000 8000 9000 10000 11000 12000 VPM 1200 Bewertung des SEL-Wertes bei verschiedenen Luftstrom- / Druckverlusten. -
Seite 41: Vpm 1500
VPM 600-2200 (Deutsch) BY NILAN VPM 1500 Bewertung des SEL-Wertes bei verschiedenen Luftstrom- / Druckverlusten. VPM1500, Air performance curves 1400 Capacity Curve 1200 Pressure drop water coil [Pa] SFP [J/m3] 1000 2500 2100 1800 1200 3500 6000 8500 11000 13500... -
Seite 42: Wartung Und Reinigung
Um einen optimalen Betrieb der Anlagen, eine lange Lebensdauer und ein Höchstmaß an Hygienestandards zu gewährleisten, ist es wichtig, das Gerät gemäß den Empfehlungen von Nilan A/S zu warten und zu reinigen. Die folgende Tabelle enthält vorläufige Intervalle für die Wartung des Geräts unter normalen Betriebsbedingungen. -
Seite 43: Filterwechsel
Denken Sie auch an den Sicherheitsschalter für ein eventuelle elektrische Heizregister. ACHTUNG Nilan A/S empfiehlt den Ausschließlich Filtern des Typs ISO ePM10> 60% Filter (M5) oder ISO ePM1> 50% Filter (F7) benutz werden. Fehlerhafte Filter können Leckageprobleme im Gerät sowie eine beeinträchtigte Filtration verursachen. -
Seite 44: Ersatzteile Bestellen
Ersatzteile bestellen Filter VPM 600 Anzahl pro Luftstrom Nilan Artikel Nr. ISO ePM10 >60% Filter (M5) 3888 ISO ePM1 >50% Filter (F7) 3901 Filter VPM 700-800-1000 Anzahl pro Luftstrom Nilan Artikel Nr. ISO ePM10 >60% Filter (M5) 3913 ISO ePM1 >50% Filter (F7) - Seite 45 VPM 600-2200 (Deutsch) BY NILAN...
- Seite 47 VPM 600-2200 (Deutsch) BY NILAN...
