nilan VP 18 M2 Montageanleitung Seite 14

Stromanschluss Zubehör
Benutzerwahl 1
Benutzerwahl 1 wird über den 8-poligen Stecker an der Oberseite des Geräts angeschlossen.
Die Benutzerwahlfunktionen werden verwendet, um den gewöhnlichen Betrieb zu übersteuern. Das Eingangssignal muss von einem
potentialfreien Kontakt stammen und wenn es geschlossen wird, wird die Funktion mit den Einstellungen aktiviert, die im Bedienungs-
panel unter Service/Benutzerwahl gewählt wurden.
Einige Beispiele der Situationen, bei denen Benutzerwahlfunktionen verwendet werden.
Dunstabzugshaube Wenn man wählt, die Dunstabzugshaube über das Lüftungsgerät laufen zu lassen, setzt die Dunstabzugshaube
ein potentialfreies Signal an das Lüftungsgerät ab, wenn es eingeschaltet wird. Dann erhöht das Lüftungsgerät
die Luftmenge auf die eingestellte Stufe, wenn genug Luft durch die Dunstabzugshaube gesogen wird.
Kamin/Kaminofen Normalerweise stellt man die Lüftung mit einem geringen Unterdruck in der Wohnung ein, damit keine Feuchtig-
keit in die Gebäudekonstruktion gedrückt wird. Es ist von Nachteil, wenn man den Kamin/Kaminofen anzündet,
weil der Rauch dann in die Wohnung gelangt, anstatt aus dem Schornstein zu strömen.
Wenn man den Kamin/Kaminofen anzündet, kann man die Benutzerfunktion mit einem potentialfreien Kontakt
aktivieren, die gewährleistet, dass in der Wohnung ein Überdruck entsteht, sodass der Rauch aus dem Schorn-
stein strömt.
Verlängerter Wenn das Lüftungsgerät in einem Büro oder einer Schule verwendet wird, wo die Lüftung außerhalb der Öff-
Betrieb nungszeiten reduziert wird, kann eine kurzzeitige Erhöhung erforderlich sein, wenn z. B. abends eine Veranstal-
tung stattfindet.
Dann kann ein Kontakt von Nutzen sein, der aktiviert wird, sodass die Lüftung z. B. eine Stunde lang erhöht und
danach wieder gesenkt wird.

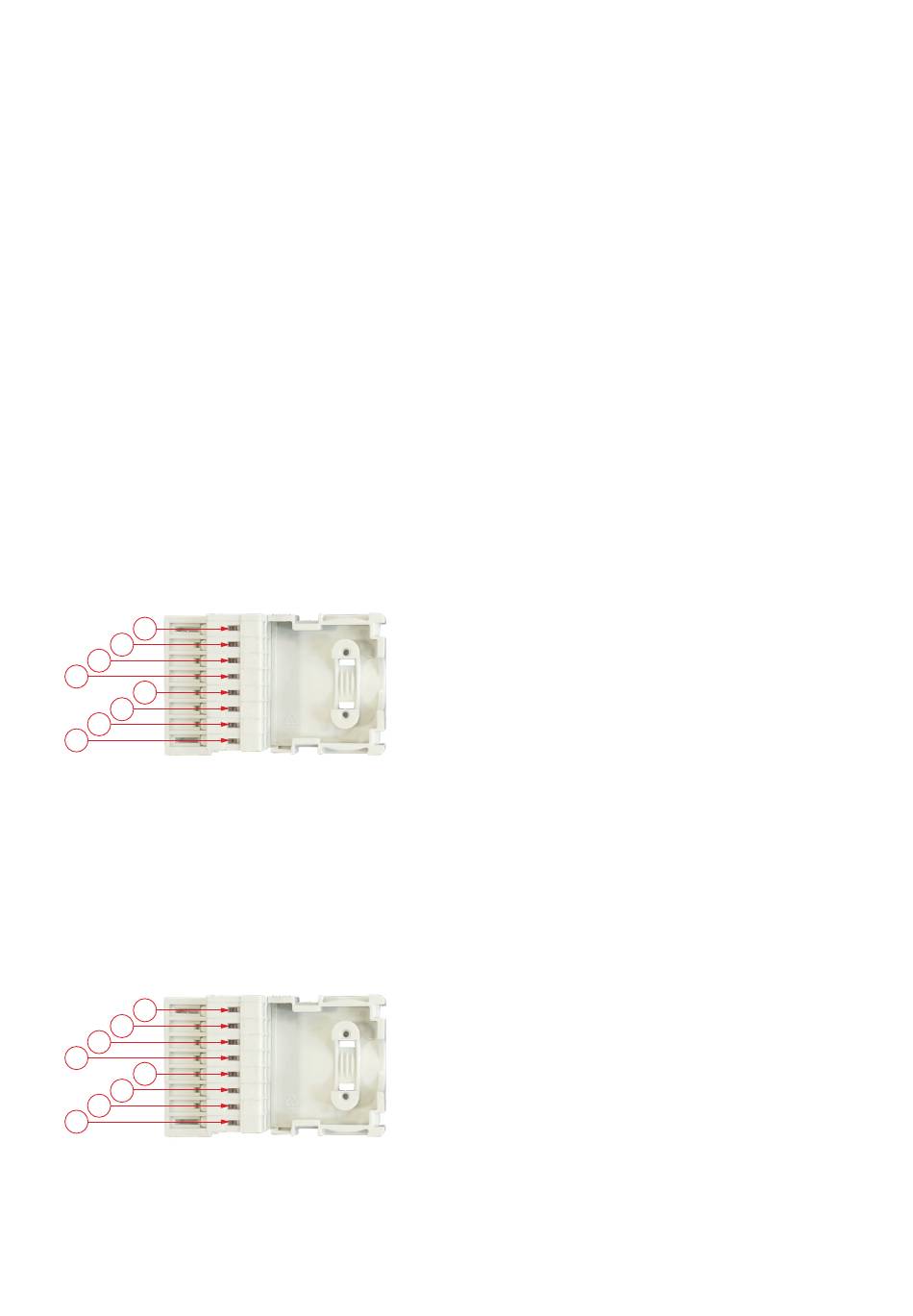

Anschluss über den 8-poligen Stecker:
1
2
3
4
5
6
7
8
Modbus
Die CTS602Light Steuerung hat eine offene Modbus RS485 Kommunikation, die die Kommunikation und Steuerung des Lüftungs-
geräts über externe Steuersysteme ermöglicht.
Für weitere Informationen über Einstellungen und Register wird auf die Softwareanleitung und das Modbus-Protokoll hingewiesen.
Anschluss über den 8-poligen Stecker:
1
2
3
4
5
6
7
8
Pin 4: GND
Pin 5: Benutzerwahl 1
Modbus ist an den folgenden Pins anzuschliessen:
1. GND
6. A1 (Modbus +)
7. B1 (Modbus -)
