5.1.2 Montage der Schwimmerführung
Der NAR300 kann an einer Schwimmerführung montiert werden, die für bereits vorhandene
Produkte (CFD10, CFD30, UFD10, NAR291, NAR292) installiert wurde.
Die Schwimmerführung hat eine Größe von 2 000 mm (78,74 in). Wird eine Länge von weni-
ger als 2 000 mm (78,74 in) benötigt, dann die Führung auf die benötigte Länge zuschneiden.
Wird eine Schwimmerführung als 2 000 mm (78,74 in) benötigt, bitte Ihr Endress+Hauser
Vertriebsbüro kontaktieren.

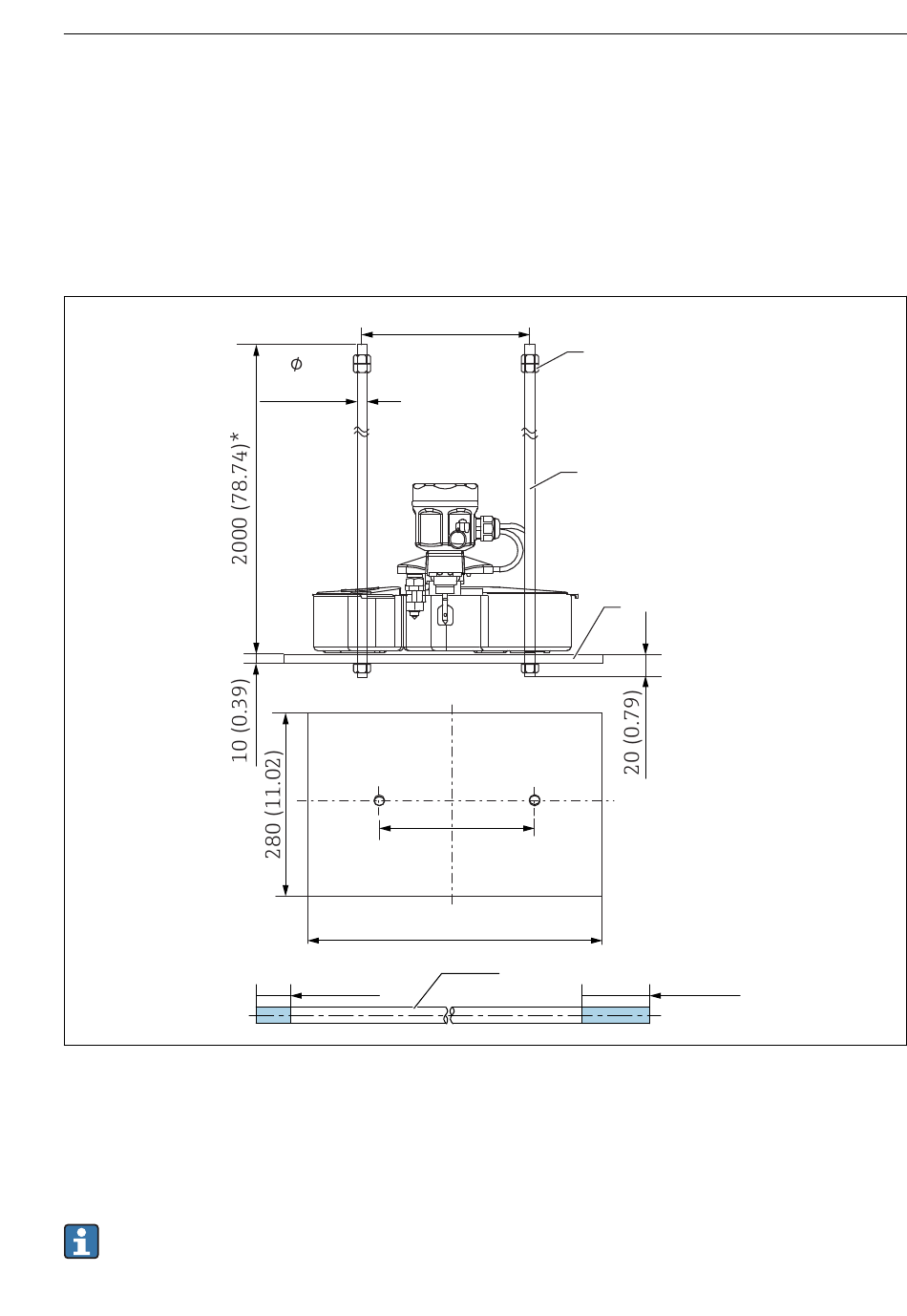

 9 NAR300, Schwimmerführung. Maßeinheit mm (in)
1 Mutter (M10)
2 Schwimmerführung
3 Gewicht
Die im Diagramm gekennzeichneten 20 mm (0,73 in) und 40 mm (1,57 in) der
Schwimmerführung geben die Schraubengewindelängen an.
