NAR300-System
b

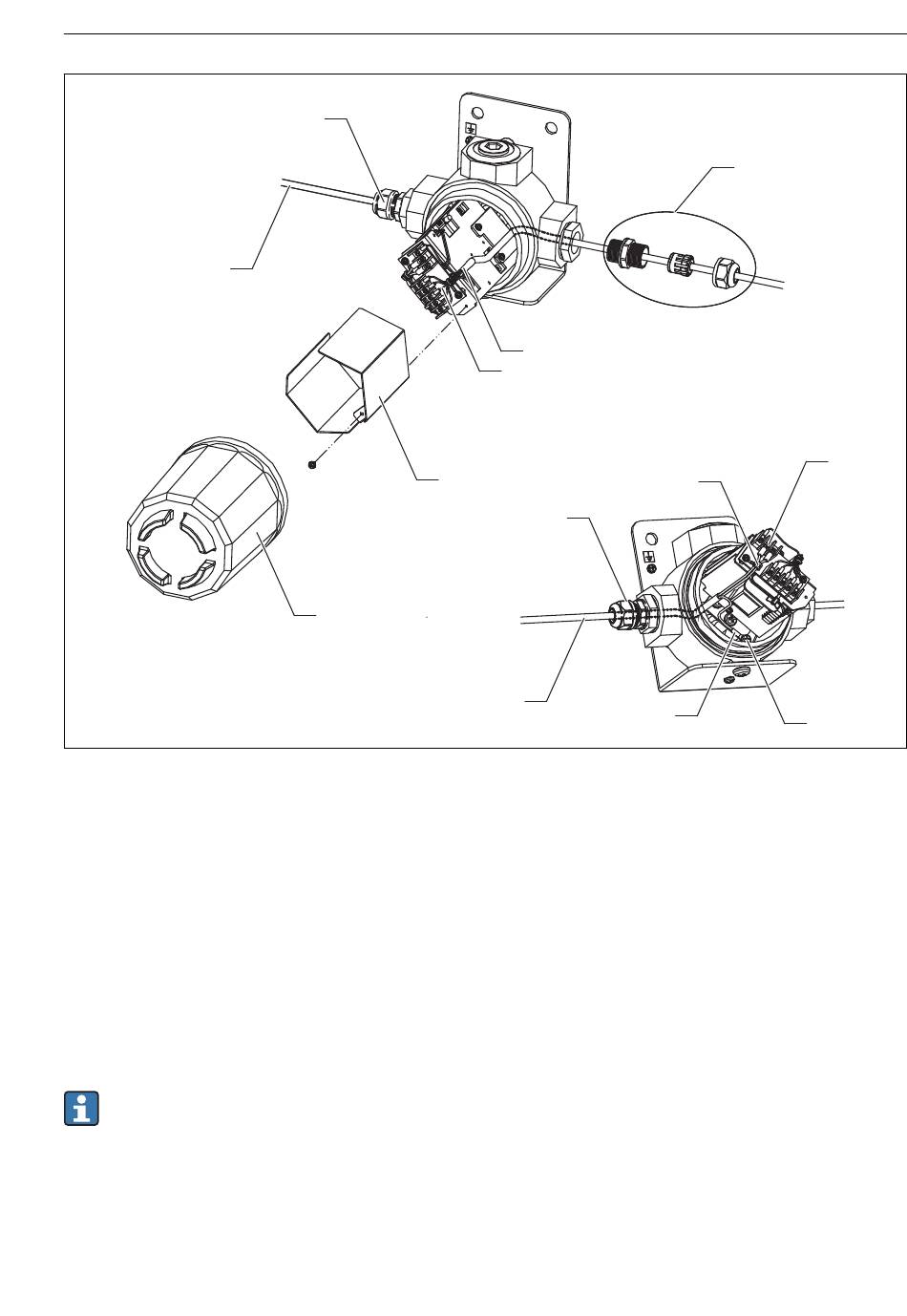

 11 Kabel für NAR300-x5xxxx und Sensor I/F Ex-Gehäuse anbringen
a Kabelverschraubung
b Geschirmtes Kabel für NRR261/262 (muss separat erworben werden)
1 Kabelverschraubung (wasserdichter Anschluss)
2 Kabel des Schwimmer-Sensors
3 Kabelhalterung
4 Schutz der Schaltkreisbaugruppe
5 Deckel des eigensicheren Klemmenkastens
6 Schraube (M3) für geschirmtes Kabel
7 Schraube (M5)
8 Geschirmte Kabelverschraubung
Da die im Diagramm gezeigte Kabelverschraubung [a] nicht mit Produkten ausgeliefert
wird, die über keine JPN-Ex-Spezifikationen verfügen, ist eine wasserdichte Kabelver-
schraubung, die IP67 oder höher entspricht, separat bereitzustellen.
Endress+Hauser
a
4
5
2
3
a
b
8
Montage
1
6
3
7
