i
Wenn ein überwachtes IT-System galvanisch ge-
koppelte Gleichstromkreise enthält, kann ein
Isolationsfehler nur dann richtig erfasst werden,
wenn über die Gleichrichterventile ein Mindest-
strom von > 10mA fließt.

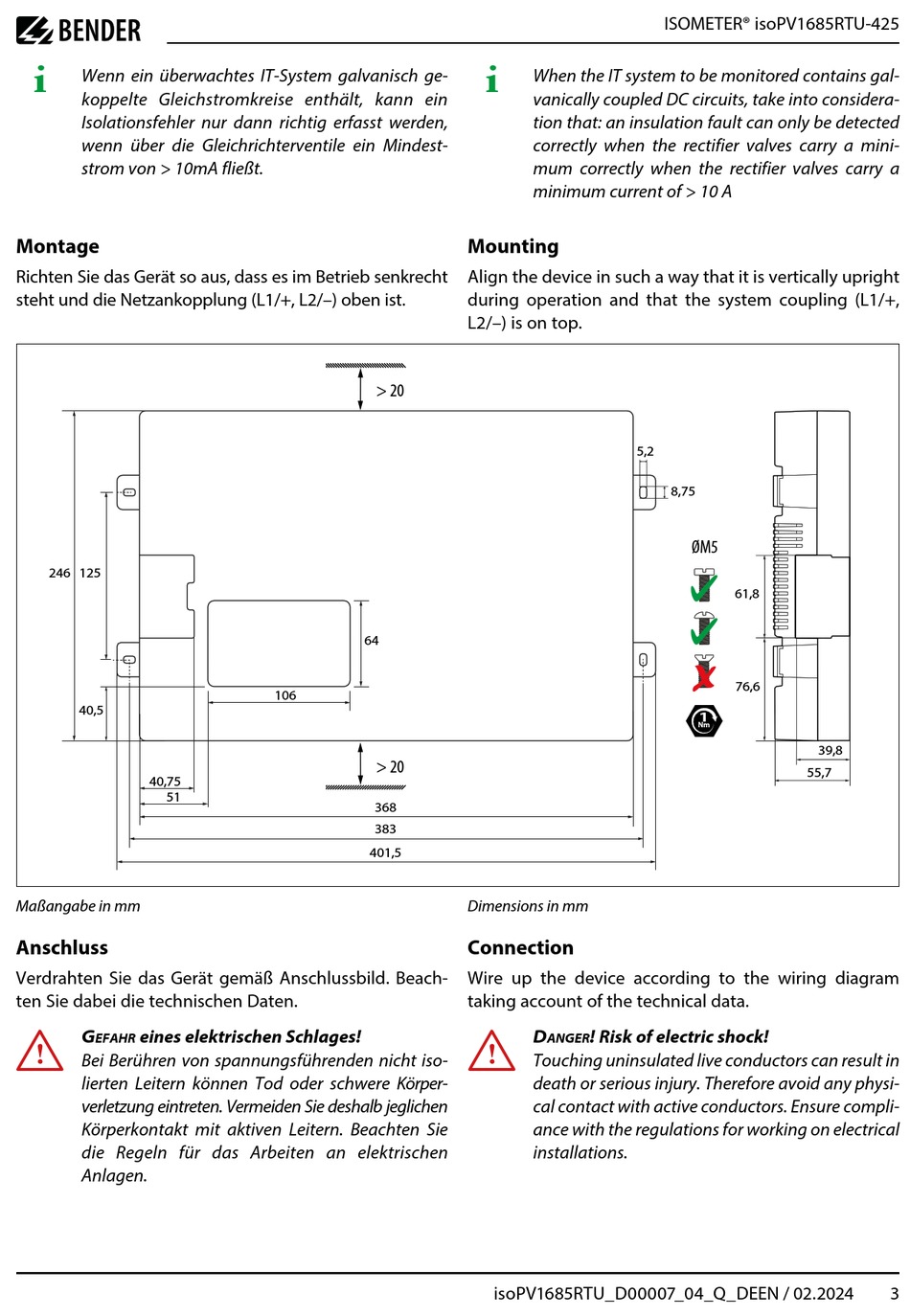

Montage
Richten Sie das Gerät so aus, dass es im Betrieb senkrecht
steht und die Netzankopplung (L1/+, L2/–) oben ist.
246 125
40,5
40,75
51
Maßangabe in mm
Anschluss
Verdrahten Sie das Gerät gemäß Anschlussbild. Beach-
ten Sie dabei die technischen Daten.
I
eines elektrischen Schlages!
g
efahr
Bei Berühren von spannungsführenden nicht iso-
lierten Leitern können Tod oder schwere Körper-
verletzung eintreten. Vermeiden Sie deshalb jeglichen
Körperkontakt mit aktiven Leitern. Beachten Sie
die Regeln für das Arbeiten an elektrischen
Anlagen.
> 20
64
106
> 20
368
383
401,5
i
When the IT system to be monitored contains gal-
vanically coupled DC circuits, take into considera-
tion that: an insulation fault can only be detected
correctly when the rectifier valves carry a mini-
mum correctly when the rectifier valves carry a
minimum current of > 10 A
Mounting
Align the device in such a way that it is vertically upright
during operation and that the system coupling (L1/+,
L2/–) is on top.
5,2
Dimensions in mm
Connection
Wire up the device according to the wiring diagram
taking account of the technical data.
I
! Risk of electric shock!
D
anger
Touching uninsulated live conductors can result in
death or serious injury. Therefore avoid any physi-
cal contact with active conductors. Ensure compli-
ance with the regulations for working on electrical
installations.
isoPV1685RTU_D00007_04_Q_DEEN / 02.2024
ISOMETER® isoPV1685RTU-425
8,75
ØM5
61,8
76,6
Nm
39,8
55,7
3
