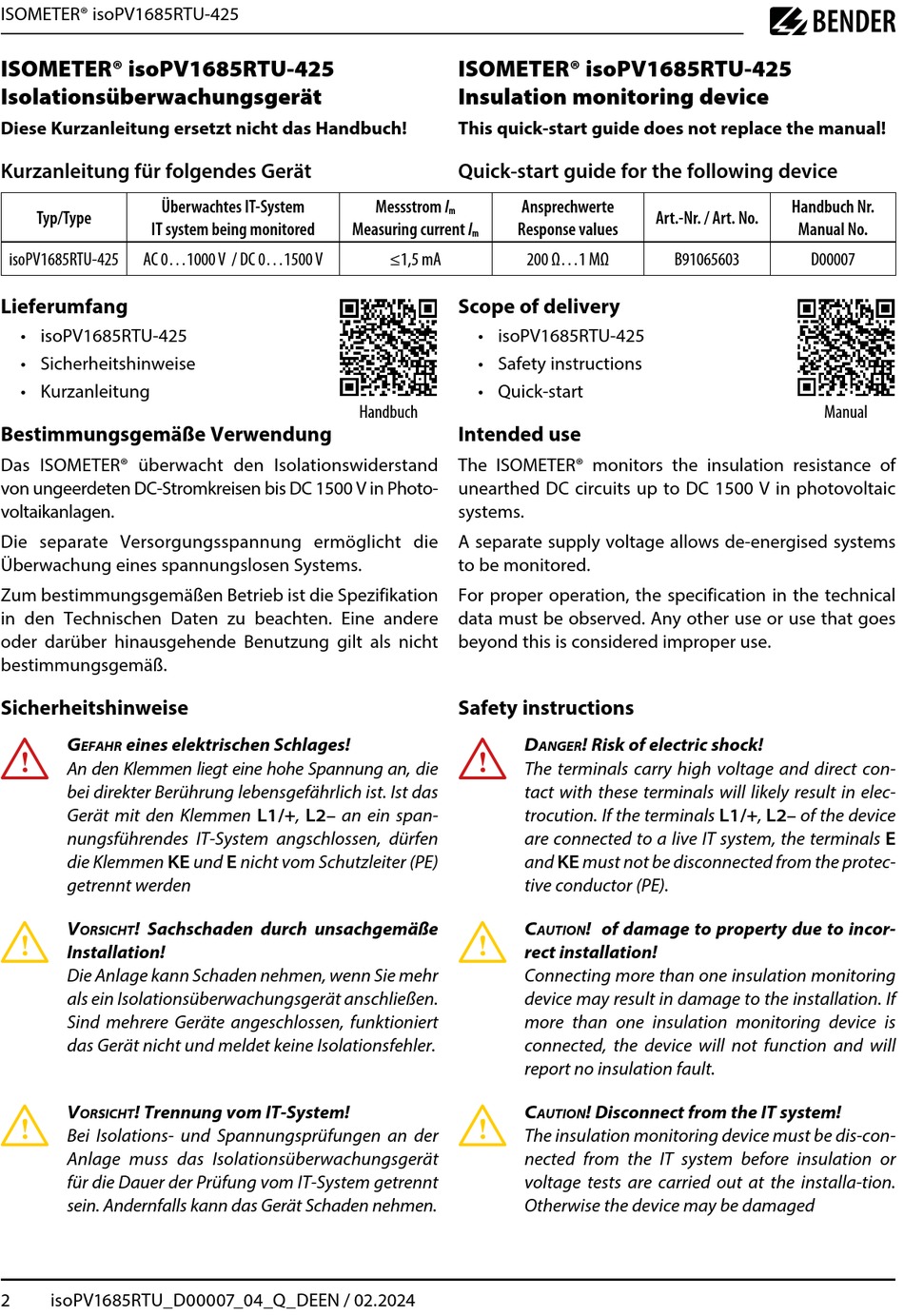

ISOMETER® isoPV1685RTU-425
ISOMETER® isoPV1685RTU-425
Isolationsüberwachungsgerät
Diese Kurzanleitung ersetzt nicht das Handbuch!
Kurzanleitung für folgendes Gerät
Überwachtes IT-System
Typ/Type
IT system being monitored
isoPV1685RTU-425
AC 0...1000 V / DC 0...1500 V
Lieferumfang
• isoPV1685RTU-425
• Sicherheitshinweise
• Kurzanleitung
Bestimmungsgemäße Verwendung
Das ISOMETER® überwacht den Isolationswiderstand
von ungeerdeten DC-Stromkreisen bis DC 1500 V in Photo-
voltaikanlagen.
Die separate Versorgungsspannung ermöglicht die
Überwachung eines spannungslosen Systems.
Zum bestimmungsgemäßen Betrieb ist die Spezifikation
in den Technischen Daten zu beachten. Eine andere
oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß.
Sicherheitshinweise
I
eines elektrischen Schlages!
g
efahr
An den Klemmen liegt eine hohe Spannung an, die
bei direkter Berührung lebensgefährlich ist. Ist das
Gerät mit den Klemmen L1/+, L2– an ein span-
nungsführendes IT-System angschlossen, dürfen
die Klemmen KE und E nicht vom Schutzleiter (PE)
getrennt werden
I
! Sachschaden durch unsachgemäße
V
orsiCht
Installation!
Die Anlage kann Schaden nehmen, wenn Sie mehr
als ein Isolationsüberwachungsgerät anschließen.
Sind mehrere Geräte angeschlossen, funktioniert
das Gerät nicht und meldet keine Isolationsfehler.
I
! Trennung vom IT-System!
V
orsiCht
Bei Isolations- und Spannungsprüfungen an der
Anlage muss das Isolationsüberwachungsgerät
für die Dauer der Prüfung vom IT-System getrennt
sein. Andernfalls kann das Gerät Schaden nehmen.
2
isoPV1685RTU_D00007_04_Q_DEEN / 02.2024
ISOMETER® isoPV1685RTU-425
Insulation monitoring device
This quick-start guide does not replace the manual!
Quick-start guide for the following device
Messstrom I
Ansprechwerte
m
Measuring current I
Response values
m
≤1,5 mA
Scope of delivery
• isoPV1685RTU-425
• Safety instructions
• Quick-start
Handbuch
Intended use
The ISOMETER® monitors the insulation resistance of
unearthed DC circuits up to DC 1500 V in photovoltaic
systems.
A separate supply voltage allows de-energised systems
to be monitored.
For proper operation, the specification in the technical
data must be observed. Any other use or use that goes
beyond this is considered improper use.
Safety instructions
I
I
I
Art.-Nr. / Art. No.
200 Ω...1 MΩ
B91065603
! Risk of electric shock!
D
anger
The terminals carry high voltage and direct con-
tact with these terminals will likely result in elec-
trocution. If the terminals L1/+, L2– of the device
are connected to a live IT system, the terminals E
and KE must not be disconnected from the protec-
tive conductor (PE).
! of damage to property due to incor-
C
aution
rect installation!
Connecting more than one insulation monitoring
device may result in damage to the installation. If
more than one insulation monitoring device is
connected, the device will not function and will
report no insulation fault.
! Disconnect from the IT system!
C
aution
The insulation monitoring device must be dis-con-
nected from the IT system before insulation or
voltage tests are carried out at the installa-tion.
Otherwise the device may be damaged
Handbuch Nr.
Manual No.
D00007
Manual
