EMV-gemäße elektrische Installation

Allgemeine Hinweise für eine EMV-gemäße elektri-

sche Installation:

Nur abgeschirmte Motorkabel und abge-

schirmte Steuerkabel verwenden.

Abschirmung beidseitig erden.

Installation mit verdrillten Abschirmungsen-

den (Pigtails) vermeiden, da diese die Ab-

schirmung bei hohen Frequenzen beein-

trächtigen. Statt dessen Kabelbügel verwen-

den.

MG.27.A2.03 - VLT

ist ein eingetragenes Warenzeichen von Danfoss.

Serie VLT® 2800

Auf einwandfreien elektrischen Kontakt von

der Montageplatte über die Montageschrau-

ben zum Metallgehäuse des Frequenzum-

richters achten.

Zahnscheiben und galvanisch leitfähige

Montageplatten verwenden.

In Schaltschränken keine nicht abgeschirm-

ten Motorkabel verwenden.

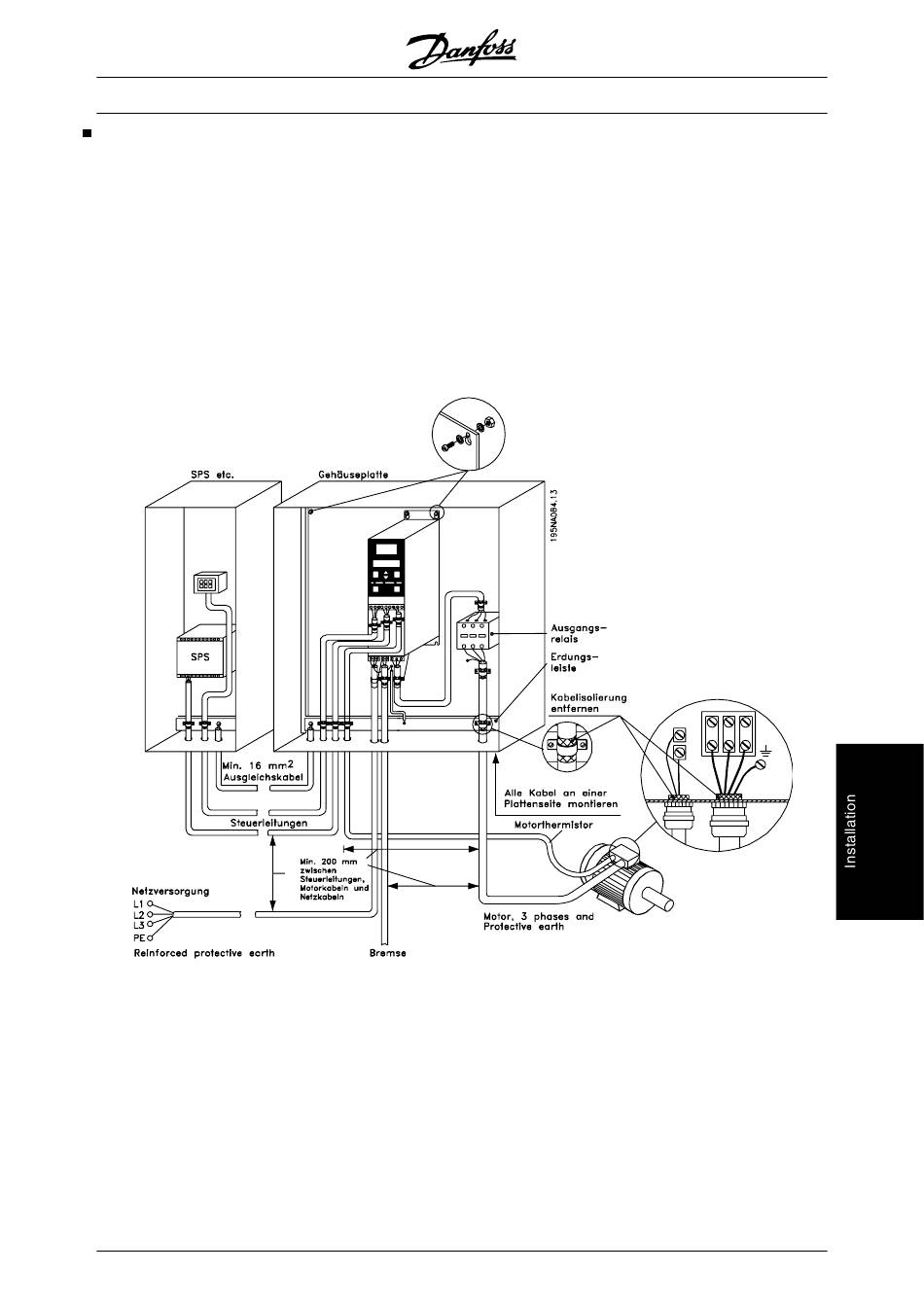

Die Zeichnung unten zeigt eine EMV-gemäße elektri-

sche Installation, bei der der Frequenzumrichter in

einen Schaltschrank montiert und an eine SPS ange-

schlossen ist.
