Danfoss VLT 2800 Produkthandbuch Seite 5

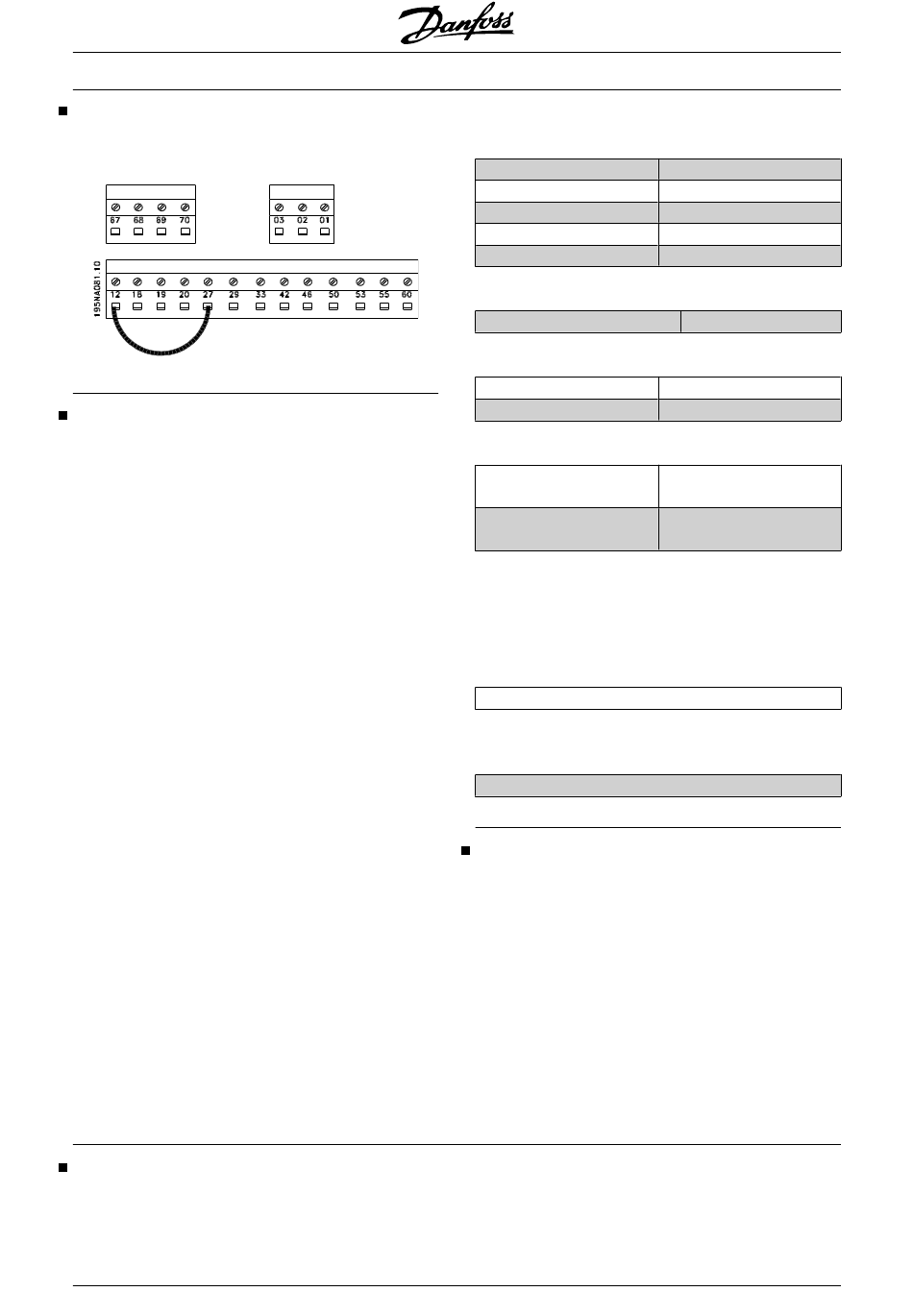

Elektrische Montage; Steuerleitungen
Frontabdeckung unter dem Bedienfeld entfernen. Eine
Drahtbrücke zwischen Klemme 12 und 27 setzen.
Programmierung
Am Bedienfeld die Programmierung vornehmen.
[QUICK MENU] drücken, um in das Schnellkonfigura-
tionsmenü zu gelangen.
Die Parameter können mit Hilfe von [+] und [-] gewählt
werden. Durch Betätigen von [CHANGE DATA] kann
der jeweilige Parameterwert geändert werden.
Änderungen werden mit [+] und [-] programmiert. Die
Änderung einer Parametereinstellung jeweils mit
[CHANGE DATA] beenden.
Änderungen von Parameterwerten werden nach ei-
nem Netzausfall automatisch gespeichert.
Wenn rechts im Display drei Punkte erscheinen, be-
deutet dies, daß der Parameterwert mehr als dreistel-
lig ist. Um den Wert anzusehen, muß [CHANGE
DATA] betätigt werden.
[QUICK MENU] drücken:
Sicherheitshinweise
4
Motorparameter gemäß den Typenschilddaten
einstellen
Motorleistung [kW]
Motorspannung [V]
Motorfrequenz [Hz]
Motorstrom [A]
Motornenndrehzahl
AMA aktivieren:
Automat. Motoranpassung
Sollwertbereich einstellen
Min. Sollwert, Ref
Max. Sollwert, Ref
Rampenzeiten einstellen
Hochlauframpenzeit
('Rampe Auf') [s]
Rücklauframpenzeit
('Rampe Ab') [s]
In Parameter 002 Ort-/Fernsteuerung kann zur Bedie-
nung des Frequenzumrichters Fern [0], d.h. über die
Steuerklemmen, oder Ort [1], d.h. über die Bedienein-
heit, gewählt werden.
Ortsteuerung auf Ort [1] einstellen
Ortsteuerung = Ort [1] Par. 002
Motordrehzahl durch Einstellen von Ort Sollwert
einstellen
Ort Sollwert Parameter 003
Motorstart
[START] betätigen, um den Motor anzulassen. Motor-
drehzahl durch Einstellen von Parameter 003 Ort Soll-
wert einstellen.
Prüfen Sie, ob der Drehsinn der Motorwelle Rechtslauf
ist. Falls nicht, einfach zwei beliebige Motorkabelpha-
sen vertauschen.
Zum Anhalten des Motors [STOP/RESET] drücken.
Um in den Displaymodus zurückzugelangen, [QUICK
MENU] drücken.
Die Tasten [QUICK MENU] + [+] gleichzeitig drücken,
um Zugang zu sämtlichen Parametern zu erhalten.
®
MG.27.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Serie VLT® 2800
Parameter 102
Parameter 103
Parameter 104
Parameter 105
Parameter 106
Parameter 107
Parameter 204
MIN
Parameter 205
MAX
Parameter 207
Parameter 208
