6.2 Benutzeroberfläche
Wenn das Standard-Lastmanagement aktiv ist, wird dies
entweder über die LED oder das Display an der Ladestation
angezeigt.

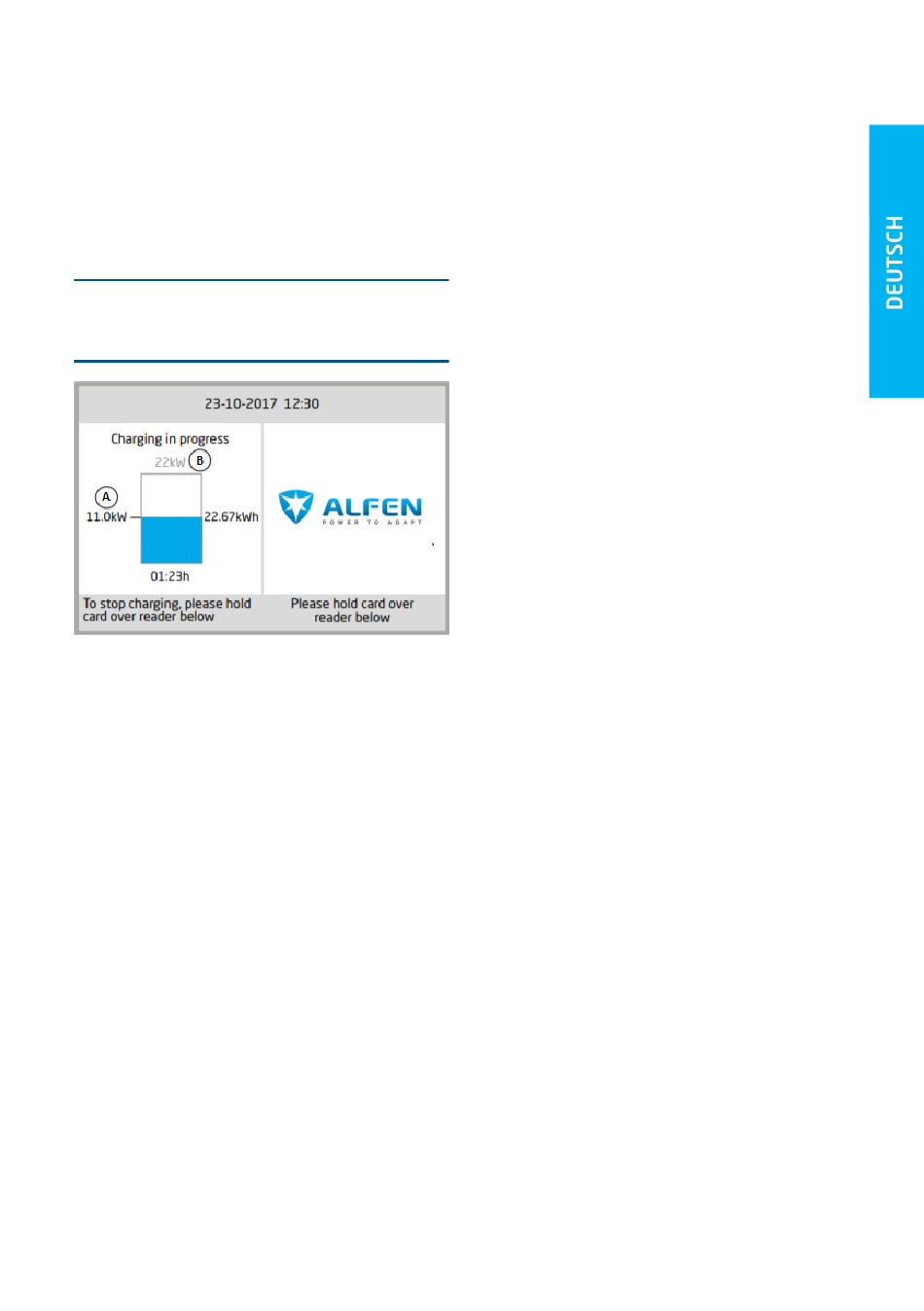

Display-Status: Das Display zeigt die angepasste Energie
an.
Beachten Sie, dass im Falle einer Verringerung des
Ladestroms die Ladekapazität (A) nicht die maximale
Ladekapazität der Steckdose (B) erreicht.
Abbildung 6.8: Display Ladestation
LED-Status; es bestehen zwei mögliche Situationen:
•
Die Status-LED blinkt dunkelblau: Die Ladestation
fordert das erste Elektrofahrzeug auf, die
Ladegeschwindigkeit zu verringern, damit die Energie
auf die beiden angeschlossenen Elektrofahrzeuge
aufgeteilt werden kann;
•
Die Status-LED blinkt hellblau: Der Ladevorgang des
zweiten Elektrofahrzeugs wird gestartet, sobald das
andere Elektrofahrzeug die Ladegeschwindigkeit
angepasst hat. Wenn jeweils nur eines der
Elektrofahrzeuge geladen werden kann, blinkt die
LED abwechselnd hellblau. Die verfügbare Energie
wird auf beide Elektrofahrzeuge aufgeteilt, indem sie
abwechselnd alle 15 Minuten aufgeladen werden.
Wenn dies angezeigt wird, ist der Ladevorgang derzeit
unterbrochen und wird innerhalb von 15 Minuten wieder
aufgenommen (konfigurierbare Einstellung).
6.3 Installation
6.3.1 Anforderungen für das SCN
Um ein einwandfreies Funktionieren des Smart Charging
Network zu gewährleisten, wird empfohlen, die folgenden
Anforderungen zu erfüllen:
•
Die Ladestationen von Alfen arbeiten mit derselben
Firmware-Version, mindestens mit Version 3.4.0.
Implementierungshandbuch | Smart Charging | Alfen Charging Equipment | Version 1.0 | DE | Mai 2020
6. SMART CHARGING NETWORK
Vorzugsweise die neueste Version; Informationen
können über
https://alfen.com/en/downloads
werden.
•
Bei den Ladestationen von Alfen wurde die Funktion
Smart Charging Network freigeschaltet
•
Konfigurationswerkzeug: Alfen ACE Service Installer,
Version 2.3.0.96 und höher. Vorzugsweise die
neueste Version; erhältlich über
.
downloads
•
Konfigurationsgerät (Laptop), das mit einem Windows-
Betriebssystem ausgestattet ist
•
Gültiges Konto für Alfen ACE Service Installer (kann über
angefordert werden)
https://support.alfen.com
•
Um Elektrofahrzeuge zu versorgen, die einen minimalen
Ladestrom von 14 A benötigen, sollten mindestens 14 A
zur Verfügung stehen.
•
Mindestens 2 Ladestationen in einem SCN
•
Eingerichtete Phasenfolge nach den Empfehlungen im
Absatz Phasenfolge in einem SCN
•
Alle Ladestationen befinden sich im selben Netzwerk
(Subnetz, IP-Bereich), standardmäßig ist dies
169.254.x.x
•
Alle Ladestationen sind mit einem genau identischen
Namen für das Smart Charging Network konfiguriert
•
Der SCN-Name sollte keine Sonderzeichen enthalten.
Verwenden Sie nur A-Z und 0-9, mit maximal 7 Zeichen.
•
CAT5- oder CAT6-UTP/Ethernet-Kabel, Kabellänge max.
100 m je Ethernet-Kabel. Die Reichweite kann mit Hilfe
eines Switches um weitere 100 m erweitert werden.
•
Netzwerk mit einer Mindestgeschwindigkeit von 10
Mbps
•
Keine Stromversorgung über Ethernet
•
UDP-Port: 36549, eingehend-ausgehend
•
Verwenden Sie einen DHCP-Server (Router), ohne DHCP-
Server erhalten die Ladestationen eine IP-Adresse über
Auto-IP
•
Netzwerkadapter-Laptop auf automatische IP
eingestellt
•
Offene Internetverbindung; der Alfen-Update-Server
sollte zugänglich sein, um von ihm Updates und
Lizenzschlüssel für Funktionen zu erhalten
•
Blockierende Firewalls auf dem Laptop deaktiviert
•
Alle Ladestationen werden von derselben
Stromversorgungsstelle gespeist; jede Ladestation ist
mit einer individuellen Sicherung ausgestattet
•
Ein LAN (vorzugsweise DHCP) sollte zur Verfügung
stehen, das mindestens so viele Ports bietet, die für die
Verbindung aller Ladestationen im SCN erforderlich sind.
-
Verwenden Sie ein Netzwerk mit Sterntopologie; das
Durchschleifen der Zuleitungskabel und Datenkabel
von Ladestation zu Ladestation ist nicht möglich.
-
Tipp: Stellen Sie stets sicher, dass am Switch ein Port
verfügbar ist, um einen Laptop mit dem ACE Service
Installer anzuschließen. Stellen Sie andernfalls sicher,
bezogen
https://alfen.com/en/
