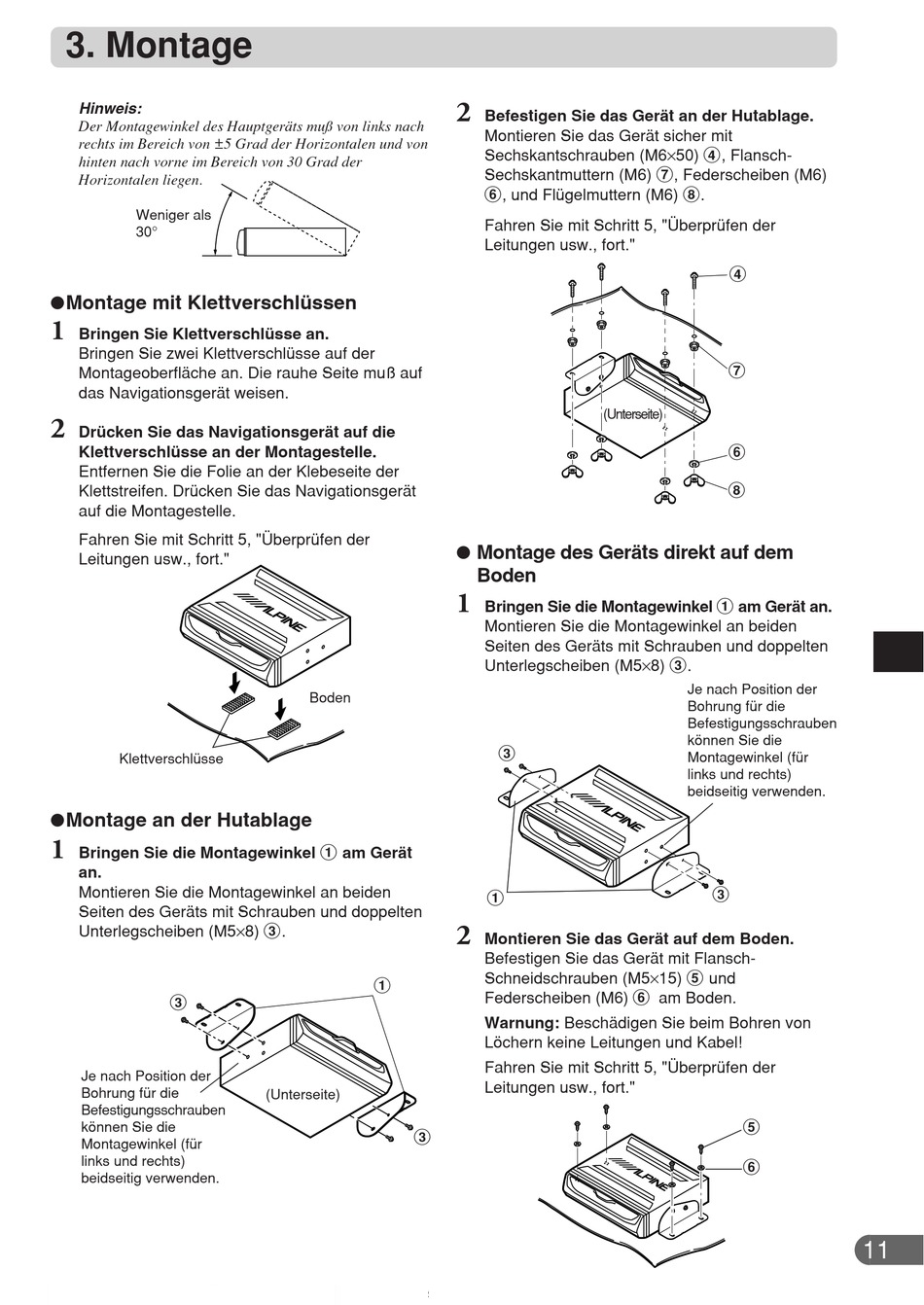

3. Montage

Hinweis:
Der Montagewinkel des Hauptgeräts muß von links nach
rechts im Bereich von ±5 Grad der Horizontalen und von
hinten nach vorne im Bereich von 30 Grad der
Horizontalen liegen.
Weniger als
30°
aMontage mit Klettverschlüssen
1
Bringen Sie Klettverschlüsse an.
Bringen Sie zwei Klettverschlüsse auf der
Montageoberfläche an. Die rauhe Seite muß auf
das Navigationsgerät weisen.
2
Drücken Sie das Navigationsgerät auf die
Klettverschlüsse an der Montagestelle.
Entfernen Sie die Folie an der Klebeseite der
Klettstreifen. Drücken Sie das Navigationsgerät
auf die Montagestelle.
Fahren Sie mit Schritt 5, "Überprüfen der
Leitungen usw., fort."
Klettverschlüsse
aMontage an der Hutablage
1
Bringen Sie die Montagewinkel 1 am Gerät
an.
Montieren Sie die Montagewinkel an beiden
Seiten des Geräts mit Schrauben und doppelten
Unterlegscheiben (M5×8) 3.
3
Je nach Position der
Bohrung für die
Befestigungsschrauben
können Sie die
Montagewinkel (für
links und rechts)
beidseitig verwenden.
Boden
1
(Unterseite)
3
2
Befestigen Sie das Gerät an der Hutablage.
Montieren Sie das Gerät sicher mit
Sechskantschrauben (M6×50) 4, Flansch-
Sechskantmuttern (M6) 7, Federscheiben (M6)
6, und Flügelmuttern (M6) 8.
Fahren Sie mit Schritt 5, "Überprüfen der
Leitungen usw., fort."
(Unterseite)
a Montage des Geräts direkt auf dem
Boden
1
Bringen Sie die Montagewinkel 1 am Gerät an.
Montieren Sie die Montagewinkel an beiden
Seiten des Geräts mit Schrauben und doppelten
Unterlegscheiben (M5×8) 3.
3
1
2
Montieren Sie das Gerät auf dem Boden.
Befestigen Sie das Gerät mit Flansch-
Schneidschrauben (M5×15) 5 und
Federscheiben (M6) 6 am Boden.
Warnung: Beschädigen Sie beim Bohren von
Löchern keine Leitungen und Kabel!
Fahren Sie mit Schritt 5, "Überprüfen der
Leitungen usw., fort."
4
7
6
8
Je nach Position der
Bohrung für die
Befestigungsschrauben
können Sie die
Montagewinkel (für
links und rechts)
beidseitig verwenden.
3
5
6
